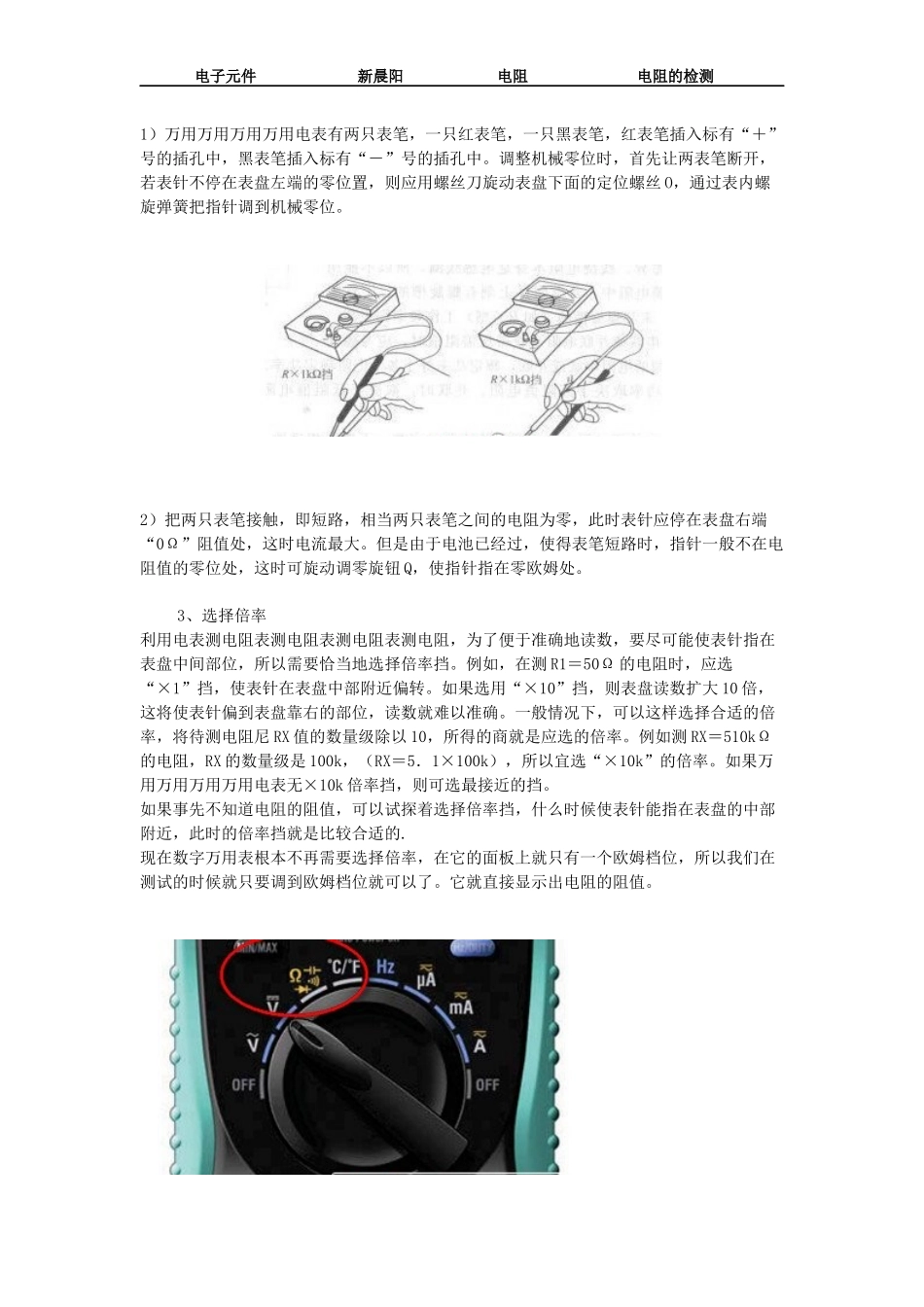

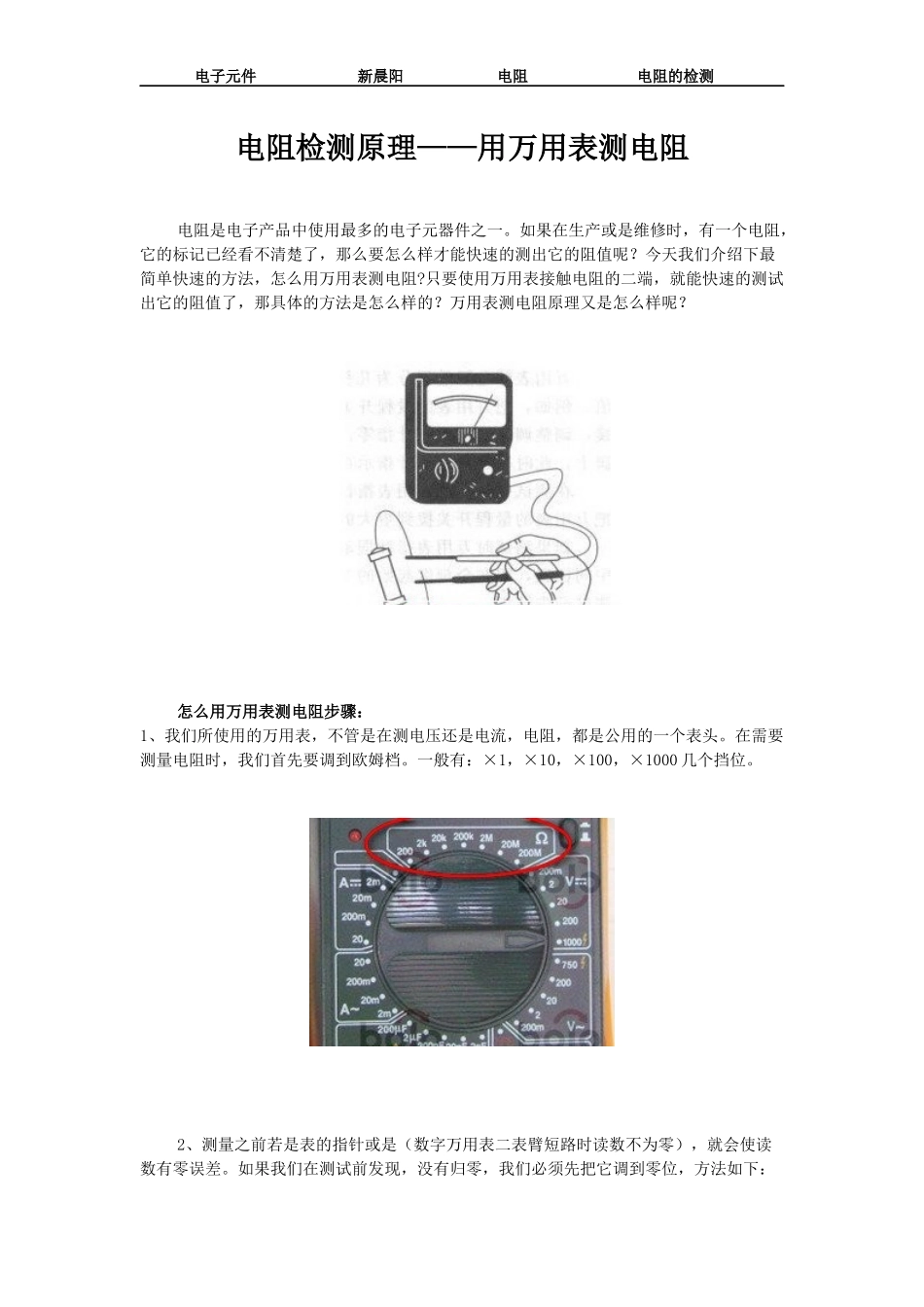

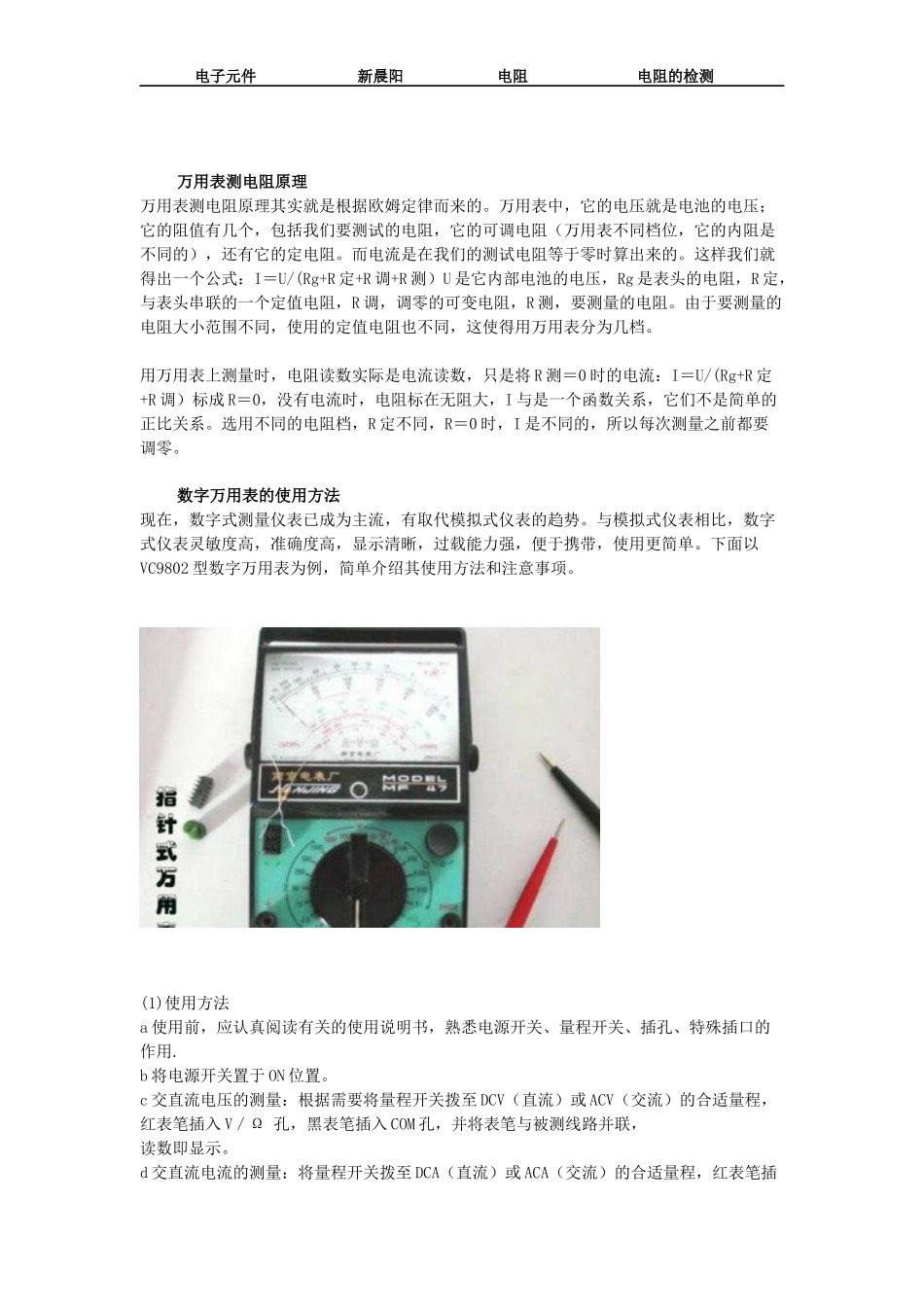

电子元件新晨阳电阻电阻的检测电阻检测原理——用万用表测电阻电阻是电子产品中使用最多的电子元器件之一。如果在生产或是维修时，有一个电阻，它的标记已经看不清楚了，那么要怎么样才能快速的测出它的阻值呢？今天我们介绍下最简单快速的方法，怎么用万用表测电阻?只要使用万用表接触电阻的二端，就能快速的测试出它的阻值了，那具体的方法是怎么样的？万用表测电阻原理又是怎么样呢？怎么用万用表测电阻步骤：1、我们所使用的万用表，不管是在测电压还是电流，电阻，都是公用的一个表头。在需要测量电阻时，我们首先要调到欧姆档。一般有：×1，×10，×100，×1000几个挡位。2、测量之前若是表的指针或是（数字万用表二表臂短路时读数不为零），就会使读数有零误差。如果我们在测试前发现，没有归零，我们必须先把它调到零位，方法如下：电子元件新晨阳电阻电阻的检测1）万用万用万用万用电表有两只表笔，一只红表笔，一只黑表笔，红表笔插入标有“＋”号的插孔中，黑表笔插入标有“－”号的插孔中。调整机械零位时，首先让两表笔断开，若表针不停在表盘左端的零位置，则应用螺丝刀旋动表盘下面的定位螺丝O，通过表内螺旋弹簧把指针调到机械零位。2）把两只表笔接触，即短路，相当两只表笔之间的电阻为零，此时表针应停在表盘右端“0Ω”阻值处，这时电流最大。但是由于电池已经过，使得表笔短路时，指针一般不在电阻值的零位处，这时可旋动调零旋钮Q，使指针指在零欧姆处。3、选择倍率利用电表测电阻表测电阻表测电阻表测电阻，为了便于准确地读数，要尽可能使表针指在表盘中间部位，所以需要恰当地选择倍率挡。例如，在测R1＝50Ω的电阻时，应选“×1”挡，使表针在表盘中部附近偏转。如果选用“×10”挡，则表盘读数扩大10倍，这将使表针偏到表盘靠右的部位，读数就难以准确。一般情况下，可以这样选择合适的倍率，将待测电阻尼RX值的数量级除以10，所得的商就是应选的倍率。例如测RX＝510kΩ的电阻，RX的数量级是100k，（RX＝5．1×100k），所以宜选“×10k”的倍率。如果万用万用万用万用电表无×10k倍率挡，则可选最接近的挡。如果事先不知道电阻的阻值，可以试探着选择倍率挡，什么时候使表针能指在表盘的中部附近，此时的倍率挡就是比较合适的.现在数字万用表根本不再需要选择倍率，在它的面板上就只有一个欧姆档位，所以我们在测试的时候就只要调到欧姆档位就可以了。它就直接显示出电阻的阻值。电子元件新晨阳电阻电阻的检测万用表测电阻原理万用表测电阻原理其实就是根据欧姆定律而来的。万用表中，它的电压就是电池的电压；它的阻值有几个，包括我们要测试的电阻，它的可调电阻（万用表不同档位，它的内阻是不同的），还有它的定电阻。而电流是在我们的测试电阻等于零时算出来的。这样我们就得出一个公式：I＝U/(Rg+R定+R调+R测）U是它内部电池的电压，Rg是表头的电阻，R定，与表头串联的一个定值电阻，R调，调零的可变电阻，R测，要测量的电阻。由于要测量的电阻大小范围不同，使用的定值电阻也不同，这使得用万用表分为几档。用万用表上测量时，电阻读数实际是电流读数，只是将R测＝0时的电流：I＝U/(Rg+R定+R调）标成R＝0，没有电流时，电阻标在无阻大，I与是一个函数关系，它们不是简单的正比关系。选用不同的电阻档，R定不同，R＝0时，I是不同的，所以每次测量之前都要调零。数字万用表的使用方法现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。与模拟式仪表相比，数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。下面以VC9802型数字万用表为例，简单介绍其使用方法和注意事项。(1)使用方法a使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用.b将电源开关置于ON位置。c交直流电压的测量：根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。d交直流电流的测量：将量程开关拨至DCA（直流）或ACA（交流）的合适量程，红表笔插电子元件新晨阳电阻电阻的检测入mA孔（＜200mA时）或10A孔（＞200mA时...
