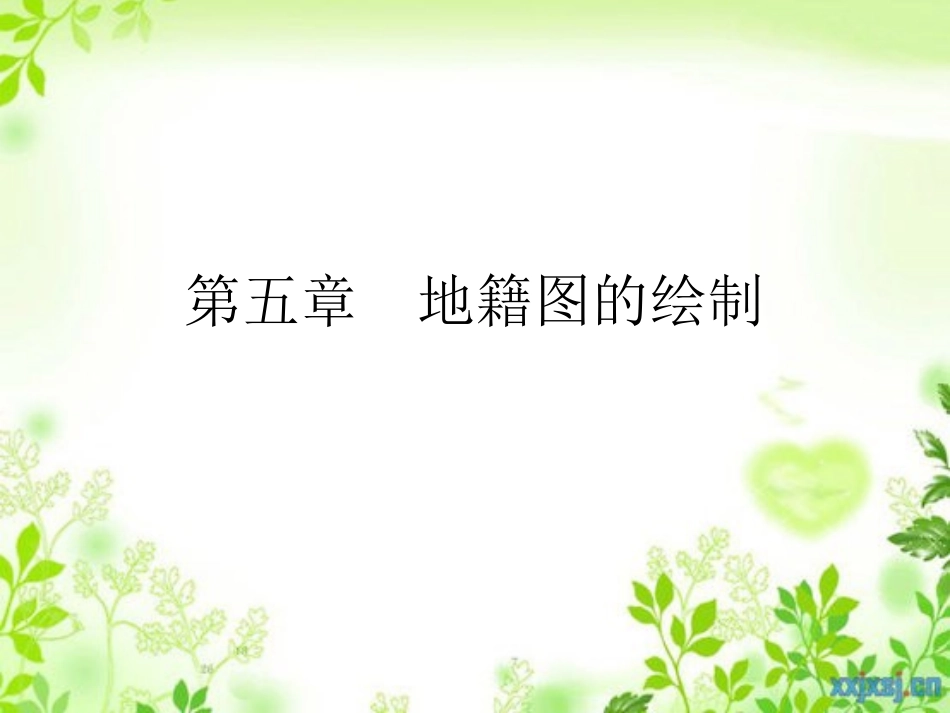

第五章 地籍图的绘制VIP免费

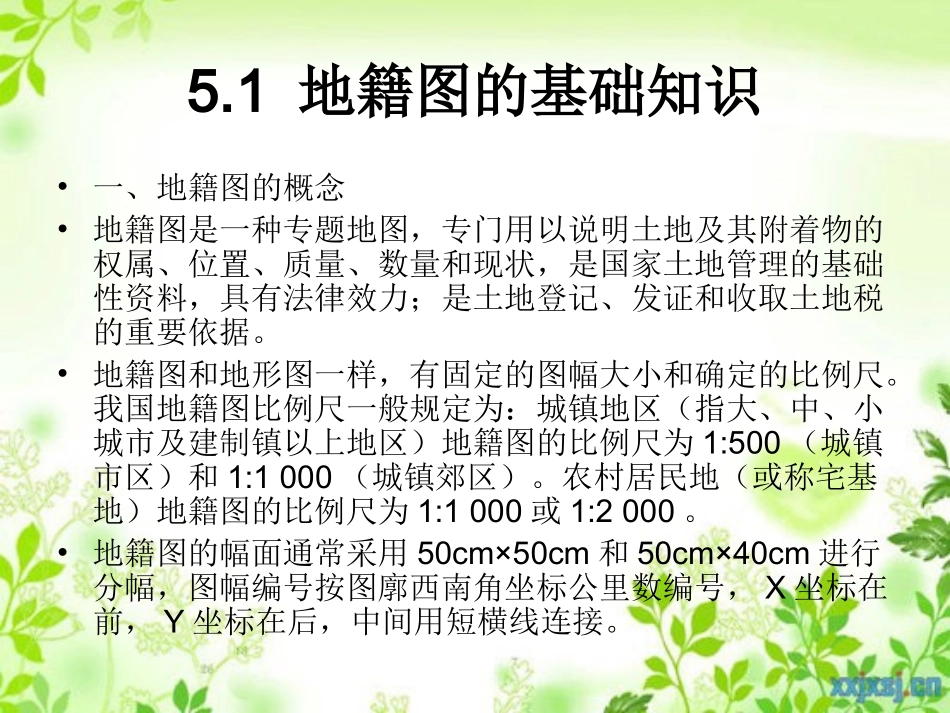

第五章地籍图的绘制5.1地籍图的基础知识•一、地籍图的概念•地籍图是一种专题地图，专门用以说明土地及其附着物的权属、位置、质量、数量和现状，是国家土地管理的基础性资料，具有法律效力；是土地登记、发证和收取土地税的重要依据。•地籍图和地形图一样，有固定的图幅大小和确定的比例尺。我国地籍图比例尺一般规定为：城镇地区（指大、中、小城市及建制镇以上地区）地籍图的比例尺为1:500（城镇市区）和1:1000（城镇郊区）。农村居民地（或称宅基地）地籍图的比例尺为1:1000或1:2000。•地籍图的幅面通常采用50cm×50cm和50cm×40cm进行分幅，图幅编号按图廓西南角坐标公里数编号，X坐标在前，Y坐标在后，中间用短横线连接。地籍图样图•二、地籍图的内容•地籍图的内容概括起来可分为两个方面，一是地籍要素，二是地物要素。•1．地籍要素•地籍要素主要描述的是与土地相关的属性，例如权属界址线、土地座落、土地编号、土地等级、土地利用类别、权属主名称等。具体内容如下：•（1）各级行政界线要素：省、自治区、直辖市界，自治州、地区、盟、地级市界，县、自治县、旗、县级市及城市内的区界，乡、镇、国有农、林、牧、渔场界及城市内街道界。两级行政界线重合时在图上仅表示高级界线，境界线在拐角处不得间断，应在拐角处绘出点或线。当土地权属界址线与行政界线重合时，应结合线状地物符号突出表示土地权属界址线，行政界线则移位表示。•（2）界址要素：宗地的界址点、界址线。当其它界线与界址线重合时，其它界址线在地籍图上可跳跃表示。•（3）地籍号：地籍号由区县编号、街道号、街坊号及宗地号组成。在地籍图上只注记街道号、街坊号及宗地号。宗地号和地类号注记以分式形式表示，分子表示宗地号，分母表示地类号。•（4）地类：第二次全国土地调查决定采用新的《土地利用现状分类》国家标准对现有土地进行分类。该标准采用二级分类。一级类的设定主要以土地用途、利用方式和经营特点为依据，共12个；二级类57个，其设定是以自然属性、覆盖特征、用途和经营目的等方面的土地利用差异为依据。•（5）坐落：宗地的坐落由行政区名、道路名（或地名）及门牌号组成，地籍图上应适当注记行政区名及道路名，宗地门牌号号可以选择注记。•（6）土地使用者或所有者：在地籍图上可选择注记单位名称和集体土地所有者名称。当宗地较小时，可以不在地籍图上注记单位名称。在地籍图上不需要注记个人用地的土地使用者名称。•（7）土地等级：对于已完成土地定级估价的城镇，在地籍图上绘出土地分级佛罗里达线及相应的土地等级注记。•2．地物要素•地物要素则主要表示与地籍要素相关的必要地物，通常包括居民点、道路、水系、测量标志点和地理名称等，这部分要素的表示与地形图上的地物表示法相同，因而其符号的绘制也相同。•三、地籍图的注记•地籍图的注记包括文字注记和数字注记两类，注记规格与相应的同比例尺地形图相同，此外增加了地籍要素注记部分。5.2地籍图的绘制•一、绘制权属界址线1、权属界址点及线的图上表示•权属界址是地籍要素的核心，根据要求应在实地埋设界桩（标），并用测量仪器准确测定其位置（坐标）。•根据地籍图图式规范要求，权属界桩（标）用直径为1.0毫米的小圆圈表示，圆圈的中心代表界址点的位置，界址线用线宽为0.3毫米的直线表示。•2、权属界址点及线的绘制•下面根据一实例详细说明权属界址线的绘制过程。【例】两个相邻权属单位共设置10个界址点，其点号和实测坐标如下表，表中单位为米。试按比例尺1：500绘制权属单位界址线。•第一步：在命令行键入layer，在“图层特性管理器”中新建界址点（JZD）层，设置为红色，并将JZD层线型设为continuous，最后把该层置为当前层•第二步：按照上章绘制点的方法依次将上述10个界址点按比例尺为1：500绘制在JZD图层上。•第三步：分别在10个点上绘半径为0.25毫米的小圆圈。•第四步：绘制界址线。•第四步：绘制与地籍要素相关的地物要素（如图中围墙、道路和建筑物等），并按规定尺寸的一半标注房屋结构、单位名称、地类号、宗地号、道路名称等。•地籍图的图框与地形图的图框相同。5.3宗地图绘制...
