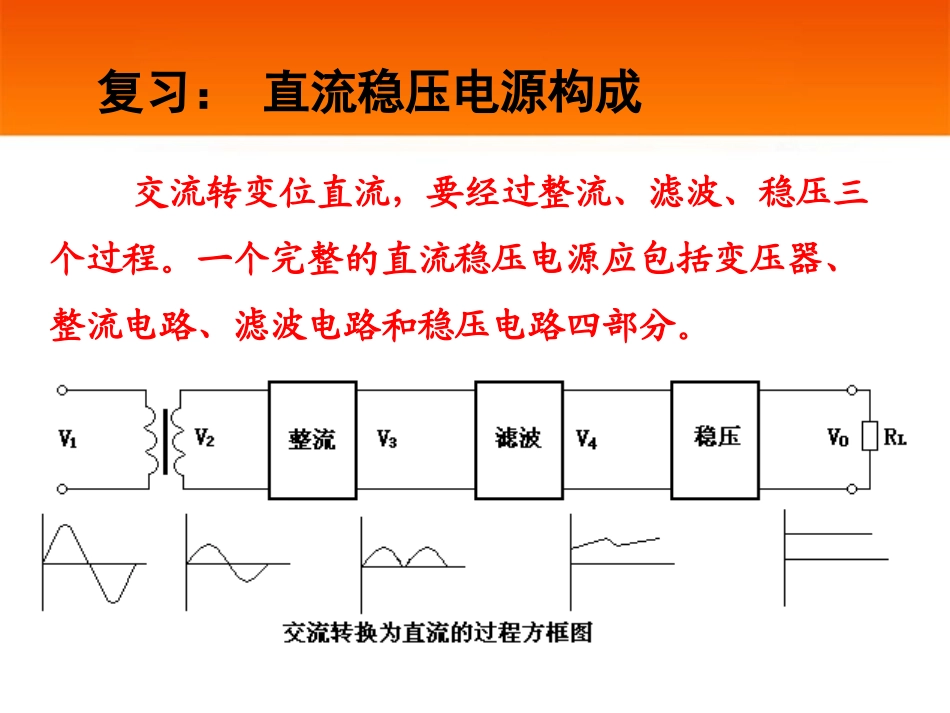

上蔡职业中专张海霞u00ωtu2ωt0引入新课新课讲授布置作业课堂练习课堂小结单相桥式整流电路复习：直流稳压电源构成交流转变位直流，要经过整流、滤波、稳压三个过程。一个完整的直流稳压电源应包括变压器、整流电路、滤波电路和稳压电路四部分。联系生活中的常识：单向车道的特点，汽车只可以向一个方向行驶。2.回顾旧知识二极管特性:二极管的单向导电性u0ωtu2ωt半波整流电路整流将两个方向变化的交流信号变成一个方向上变化的脉动直流信号。利用二极管的单向导电性来实现。1．半波整流（1）电路组成：变压器、整流二极管、负载电阻（2）工作情况在输入信号U2正半周，D正偏导通，Uo=Ui，在U2负半周，D反偏截止，Uo=0。引入新课小型充电器内部结构微机电源近距离图变压器四个二极管四个二极管新课讲授2.做一做每小组同学合作用4只二极管在课桌上摆出桥式整流电路的接线图，注意二极管的极性。单相桥式整流电路原理图1.说一说电路的组成变压器、4只二极管、电阻单相桥式整流电路的工作原理abcdmD1D3D2u1u2RLnD4新课讲授电流IL通路:aD1RLD3b正半周：假设a+b–u2ωtu正ωt单相桥式整流电路的工作原理abcdmD1D3D2u1u2RLnD4新课讲授u2UL负负半周：假设a–b+电流IL通路:bD2RLD4a新课讲授由此可见：RL上始终得到一个正相脉动的直流电压。新课讲授桥式整流电路负载参数的计算VL＝0.9V2IL＝LR2V9.0VRM＝V2ID＝IL221半波整流电路负载参数的计算VL＝0.45V2IL＝LR2V45.0VRM＝V2ID＝IL21.V1短路时电路整流结果如何?电路变为半波整流电路2.V2断路时电路整流结果如何?电路变为半波整流电路故障分析课堂练习已知某电磁工作台绕组的直流电阻为84Ω，为了使电磁工作台能牢固吸住工件，通入的直流电流应取3A，若采用单相桥式整流电路，试计算变压器二次绕组的相电压和整流二极管的参数。计算题课堂练习1、单相桥式整流电路的组成、工作原理、参数计算；2、常见的故障分析方法；3、电路特点：输出电压较高，脉动较小，变压器利用率高，因此应用较广泛。课堂小结实物展示A.单相桥式整流电路四个整流二极管全部接反输出电压有何影响？B.课本P64页（2）题。布置作业
