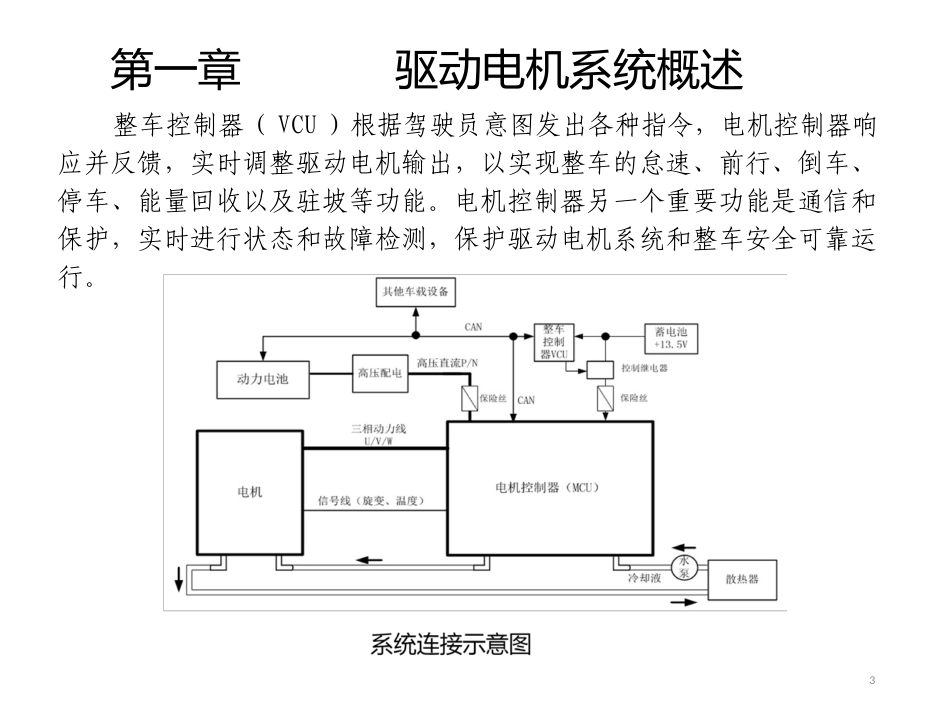

02驱动电机系统关键部件简介03驱动电机系统控制策略简介01驱动电机系统概述2第一章驱动电机系统概述驱动电机系统是纯电动汽车三大核心部件之一，是车辆行驶的主要执行机构，其特性决定了车辆的主要性能指标，直接影响车辆动力性、经济性和用户驾乘感受。可见，驱动电机系统是纯电动汽车中十分重要的部件。驱动电机系统由驱动电动机（DM）、驱动电机控制器（MCU）构成，通过高低压线束、冷却管路，与整车其它系统作电气和散热连接。3第一章驱动电机系统概述整车控制器（VCU）根据驾驶员意图发出各种指令，电机控制器响应并反馈，实时调整驱动电机输出，以实现整车的怠速、前行、倒车、停车、能量回收以及驻坡等功能。电机控制器另一个重要功能是通信和保护，实时进行状态和故障检测，保护驱动电机系统和整车安全可靠运行。4第一章驱动电机系统概述C33DB驱动电机系统技术指标参数驱动电动机类型永磁同步基速2812rpm转速范围0～9000rpm额定功率30kW峰值功率53kW额定扭矩102Nm峰值扭矩180Nm重量45kg防护等级IP67尺寸（定子直径X总长)(Φ)245X(L)280控制器直流输入电压336V工作电压范围265～410V控制电源12V控制电源电压范围9～16V标称容量85kVA重量9kg防护等级IP675第二章驱动电机系统关键部件简介C33DB驱动电动机采用永磁同步电机（PMSM）具有效率高、体积小、重量轻及可靠性高等优点；是动力系统的重要执行机构，是电能与机械能转化的部件，且自身的运行状态等信息可以被采集到驱动电机控制器。依靠内置传感器来提供电机的工作信息，这些传感器包括：旋转变压器：用以检测电机转子位置，控制器解码后可以获知电机转速；温度传感器：用以检测电机的绕组温度，控制器可以保护电机避免过热。6第二章驱动电机系统关键部件简介C33DB驱动电动机结构7第二章驱动电机系统关键部件简介C33DB驱动电动机主要零件8第二章驱动电机系统关键部件简介C33DB驱动电机控制器采用三相两电平电压源型逆变器驱动电机系统的控制中心，又称智能功率模块，以IGBT（绝缘栅双极型晶体管）模块为核心，辅以驱动集成电路、主控集成电路。对所有的输入信号进行处理，并将驱动电机控制系统运行状态的信息通过CAN2.0网络发送给整车控制器。驱动电机控制器内含故障诊断电路。当诊断出异常时，它将会激活一个错误代码，发送给整车控制器，同时也会把存储该故障码和数据。9第二章驱动电机系统关键部件简介C33DB驱动电机控制器采用三相两电平电压源型逆变器使用以下传感器来提供驱动电机系统的工作信息，包括：电流传感器：用以检测电机工作的实际电流（包括母线电流、三相交流电流）电压传感器：用以检测供给电机控制器工作的实际电压（包括动力电池电压、12V蓄电池电压）温度传感器：用以检测电机控制系统的工作温度（包括IGBT模块温度、电机控制器板载温度）10第二章驱动电机系统关键部件简介C33DB驱动电机控制器结构11第二章驱动电机系统关键部件简介C33DB驱动电机控制器结构12第二章驱动电机系统关键部件简介C33DB驱动电机控制器主要零件13第二章驱动电机系统关键部件简介C33DB驱动电机系统工作原理在驱动电机系统中，驱动电机的输出动作主要是靠控制单元给定命令执行，即控制器输出命令。控制器主要是将输入的直流电逆变成电压、频率可调的三相交流电，供给配套的三相交流永磁同步电机使用。14第二章驱动电机系统关键部件简介C33DB装车的驱动电机状态部件名称零件号型号编号铭牌供应厂家驱动电动机E00013180TZ30S01AD33DXXXXXXXXX新能源股份大洋驱动电动机E00013995TZ20S02AD33DXXXXXXXXX新能源大洋驱动电动机E00013182TZ30S01BD33DXXXXXXXXX新能源股份大郡驱动电动机E00013996TZ20S02BD33DXXXXXXXXX新能源大郡15第二章驱动电机系统关键部件简介C33DB装车的驱动电机控制器状态部件名称零件号型号编号铭牌供应厂家驱动电机控制器E00008441KTZ3328S01AK33DXXXXXXXXX新能源股份大洋驱动电机控制器E00008453KTZ3322S02AK33DXXXXXXXXX新能源大洋驱动电机控制器E00008450KTZ3328S01BK33DXXXXXXXXX新能源股份大郡驱动电机控制器E00008454KTZ3322S02BK33DXXXXXXXXX新能源大郡16第二章驱动电机系统关键部件简介检修——确认低...
