电工电子技术期末考试试题及答案汇总VIP免费

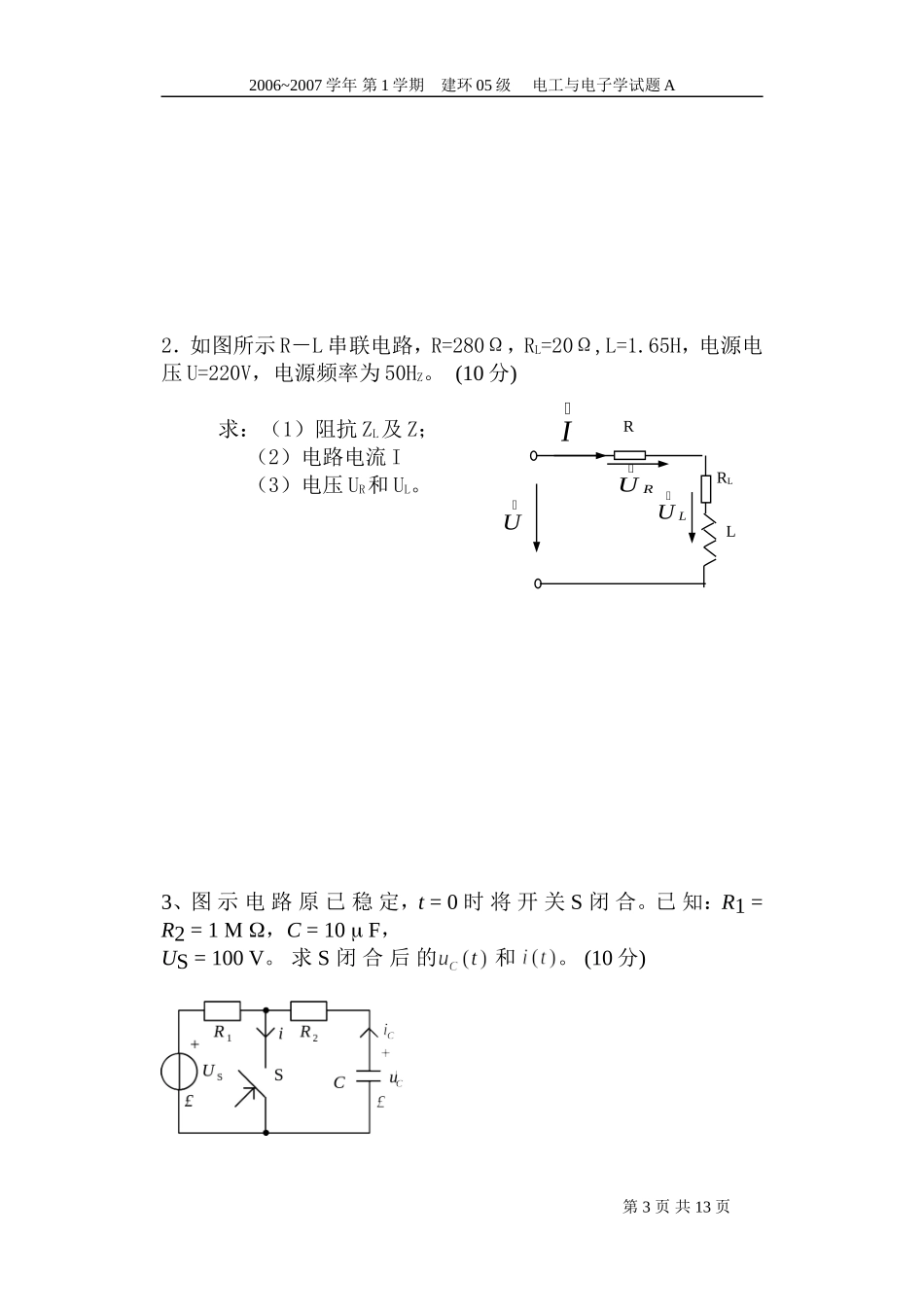

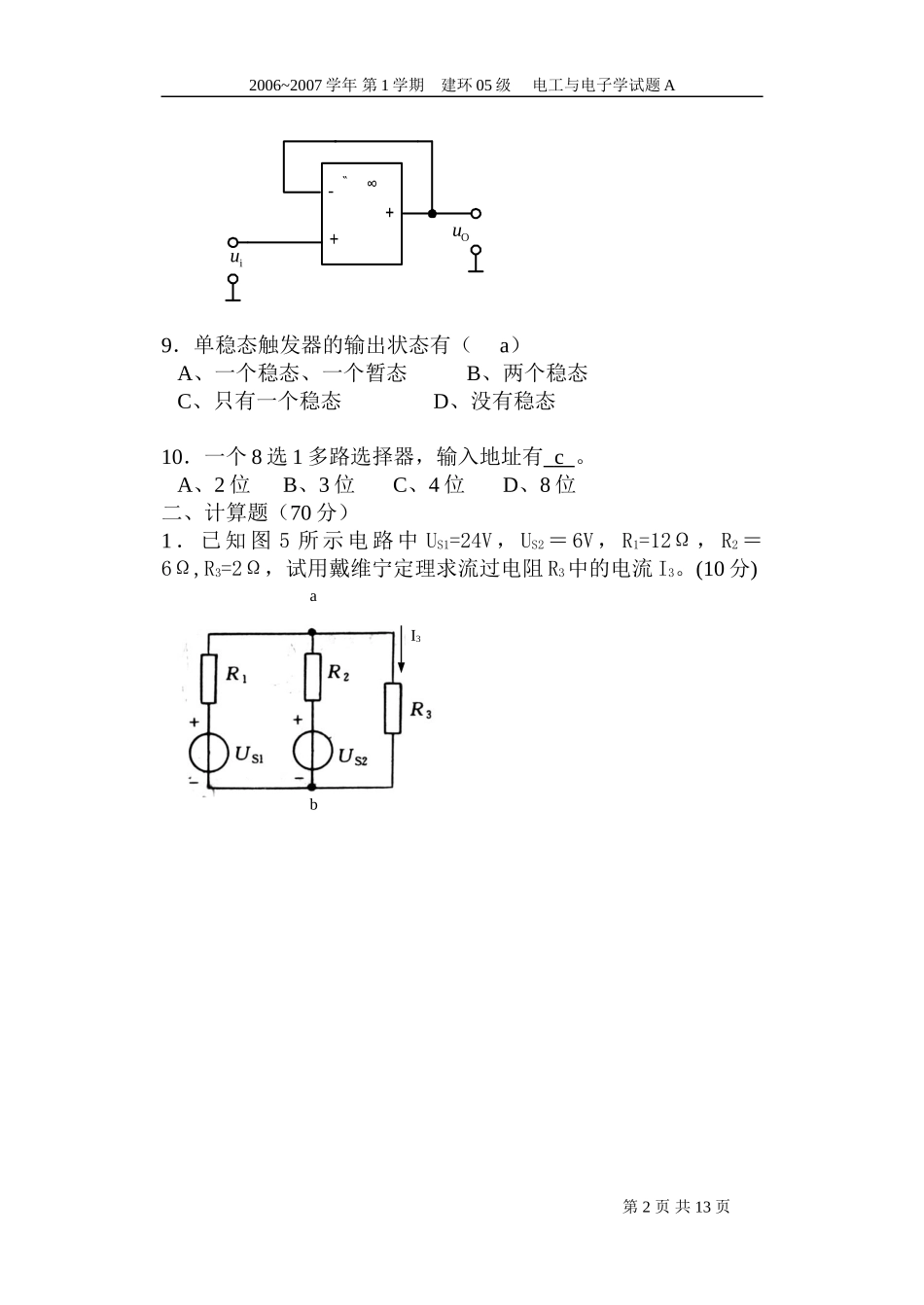

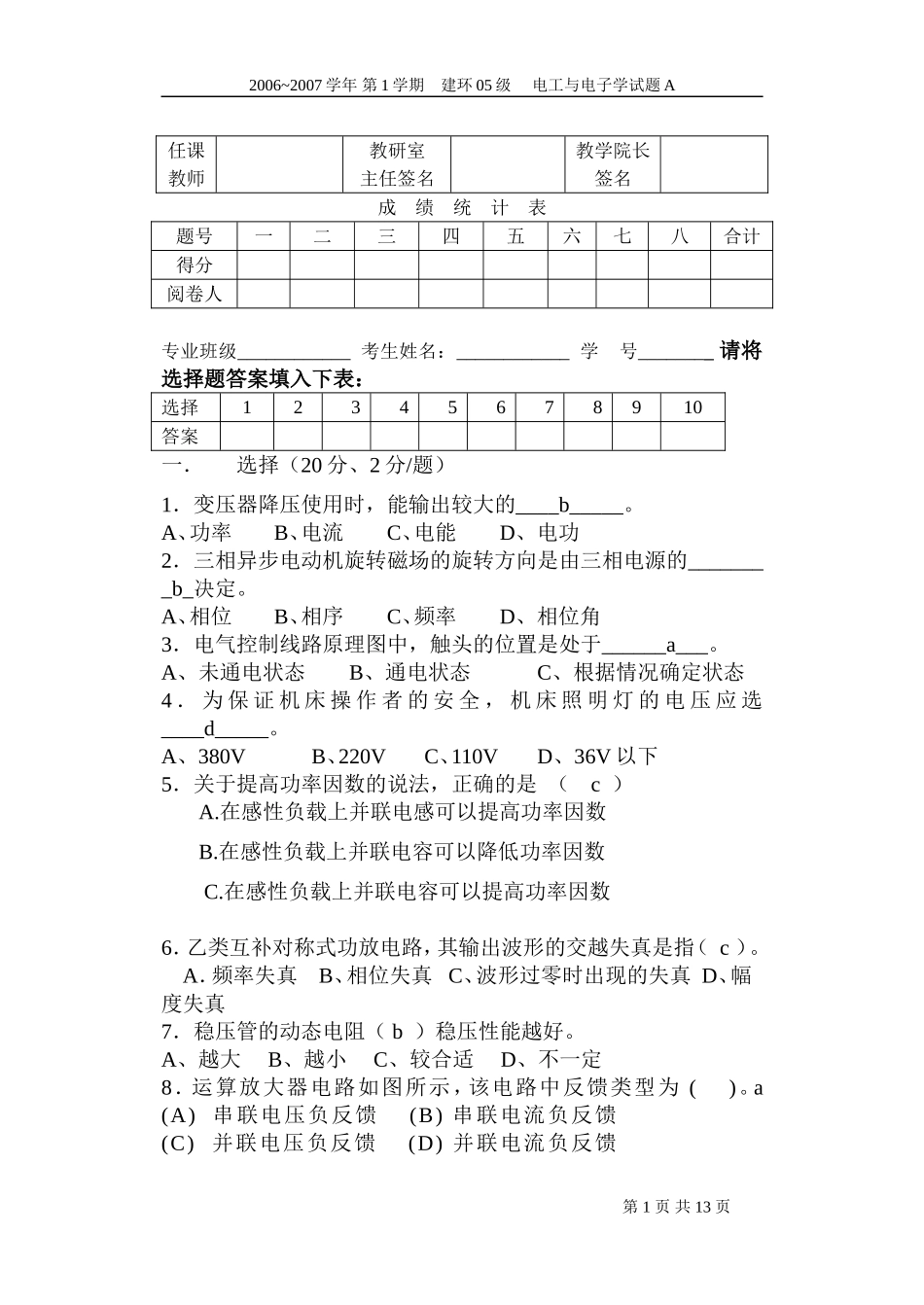

2006~2007学年第1学期建环05级电工与电子学试题A任课教师教研室主任签名教学院长签名成绩统计表题号一二三四五六七八合计得分阅卷人专业班级____________考生姓名：____________学号_______请将选择题答案填入下表：选择12345678910答案一．选择（20分、2分/题）1．变压器降压使用时，能输出较大的____b_____。A、功率B、电流C、电能D、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。A、相位B、相序C、频率D、相位角3．电气控制线路原理图中，触头的位置是处于______a___。A、未通电状态B、通电状态C、根据情况确定状态4．为保证机床操作者的安全，机床照明灯的电压应选____d_____。A、380VB、220VC、110VD、36V以下5．关于提高功率因数的说法，正确的是（c）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（c）。A．频率失真B、相位失真C、波形过零时出现的失真D、幅度失真7．稳压管的动态电阻（b）稳压性能越好。A、越大B、越小C、较合适D、不一定8．运算放大器电路如图所示，该电路中反馈类型为()。a(A)串联电压负反馈(B)串联电流负反馈(C)并联电压负反馈(D)并联电流负反馈第1页共13页2006~2007学年第1学期建环05级电工与电子学试题A－＋∞+uOui9．单稳态触发器的输出状态有（a）A、一个稳态、一个暂态B、两个稳态C、只有一个稳态D、没有稳态10．一个8选1多路选择器，输入地址有c。A、2位B、3位C、4位D、8位二、计算题（70分）1．已知图5所示电路中US1=24V，US2＝6V，R1=12Ω，R2＝6Ω,R3=2Ω，试用戴维宁定理求流过电阻R3中的电流I3。(10分)第2页共13页abI32006~2007学年第1学期建环05级电工与电子学试题A2．如图所示R－L串联电路，R=280Ω，RL=20Ω,L=1.65H，电源电压U=220V，电源频率为50HZ。(10分)求：（1）阻抗ZL及Z；（2）电路电流I（3）电压UR和UL。3、图示电路原已稳定，t=0时将开关S闭合。已知：R1=R2=1，C=10F，US=100V。求S闭合后的和。(10分)第3页共13页LULURURRLI2006~2007学年第1学期建环05级电工与电子学试题A4．一台三相异步电动机的额定数据如下：UN=380V，IN=29A，fN=50HZ，hN=0.82，=0.83,nN=1470r/min，D形接法。试问：（1）这是一台几极的电动机？（2）在额定工作状态下的转差率，转子电流的频率，输出功率和额定转矩各是多少？（3）若电动机的起动转矩为额定转矩的2.2倍时，采用U-D降压起动时的起动转矩？(15分)第4页共13页2006~2007学年第1学期建环05级电工与电子学试题A5．在图7电路中，已知三极管β＝50，rbe=963Ω，RB=300KΩ，RC=3KΩ，RL=3KΩ，UCC=12V。(15分)计算：(1)静态工作点Q（IBQ、ICQ、UCEQ）；（2）画出微变等效电路；（3）电压放大倍数Au；（4）放大器的输入电阻ri和输出电阻ro；第5页共13页2006~2007学年第1学期建环05级电工与电子学试题A6．电路如图所示，A1，A2，A3均为理想运放，V1，V2，V3为已知电压，试求：（1）Vo1（2）Vo2（3）VO(10分)第6页共13页2006~2007学年第1学期建环05级电工与电子学试题A三、设计题。(10分)第7页共13页2006~2007学年第1学期建环05级电工与电子学试题A设计一个故障显示电路，画出逻辑电路图。要求：（1）两台电机同时工作时F1灯亮（2）两台电机都有故障时F2灯亮(3)其中一台电机有故障时F3灯亮。一.请将选择题答案填入下表：选择12345678910答案BBADCCBAAB二、计算题（70分）1已知图5所示电路中US1=24V，US2＝6V，R1=12Ω，R2＝6Ω,R3=2Ω，试用戴维宁定理求流过电阻R3中的电流I3。(10分)解：开路电压：（3分）等效内阻：(3分)电流：(4分)2．如图所示R－L串联电路，R=280Ω，RL=20Ω,L=1.65H，电源电压U=220V，电源频率为50HZ。(10分)求：（1）阻抗ZL及Z；（2）电路电流I第8页共13页abI3LULURURRLI2006~2007学年第1学期建环05级电工与电子学试题A（3）电压UR和UL。解：⑴(2分)(2分)⑵(3分)⑶；(3分)3、图示电路原已稳定，t=0时将开关S闭合。已知：R1=R2=1，C=10F，US=100V。求S闭合后的和。(10分)解：(1分)(1分)(1...
