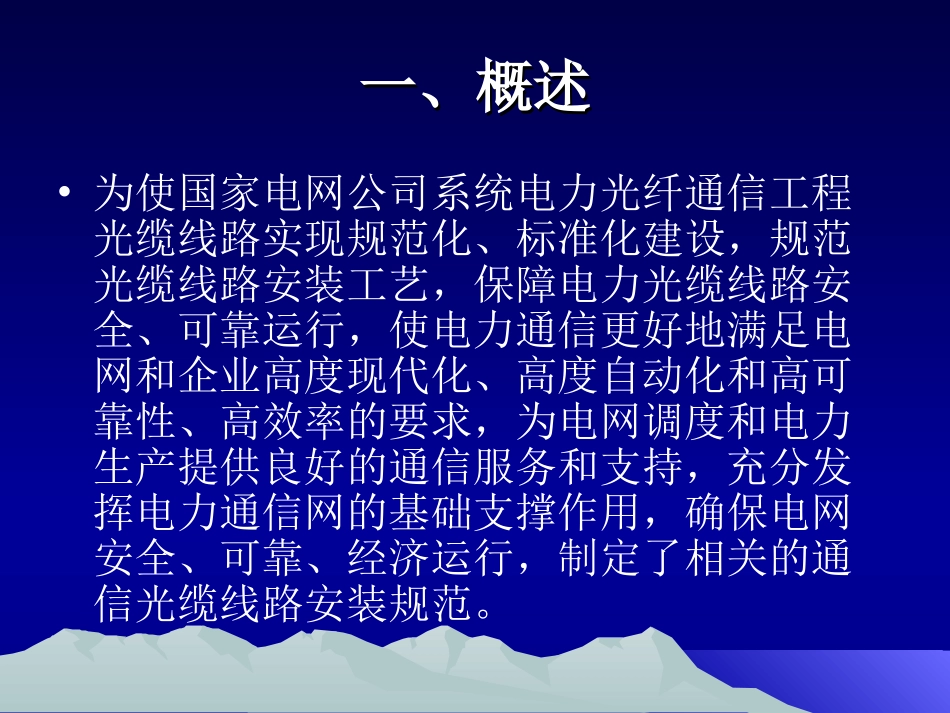

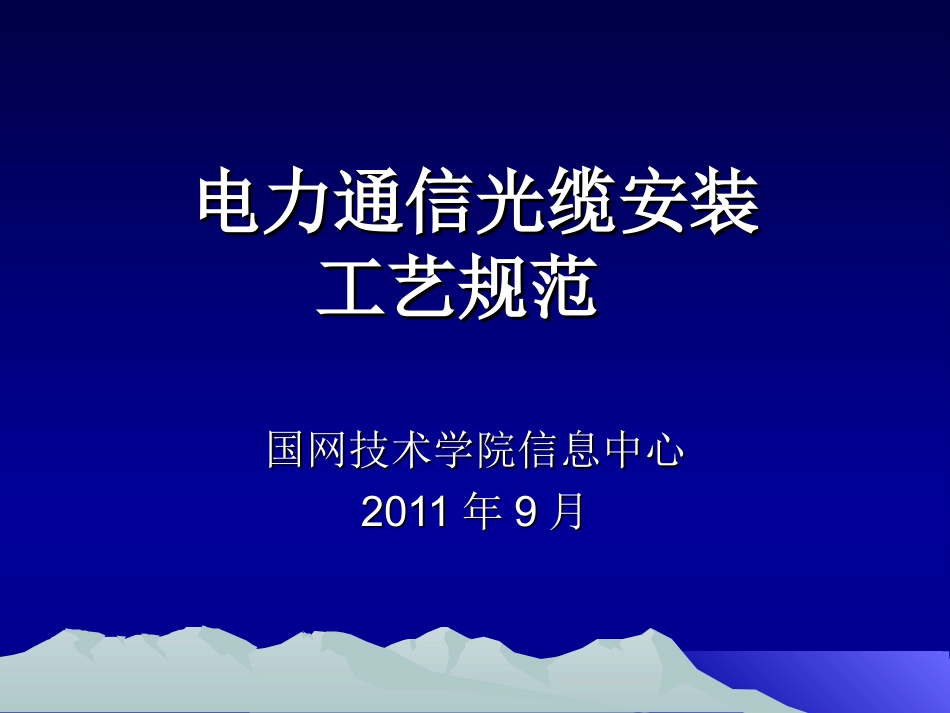

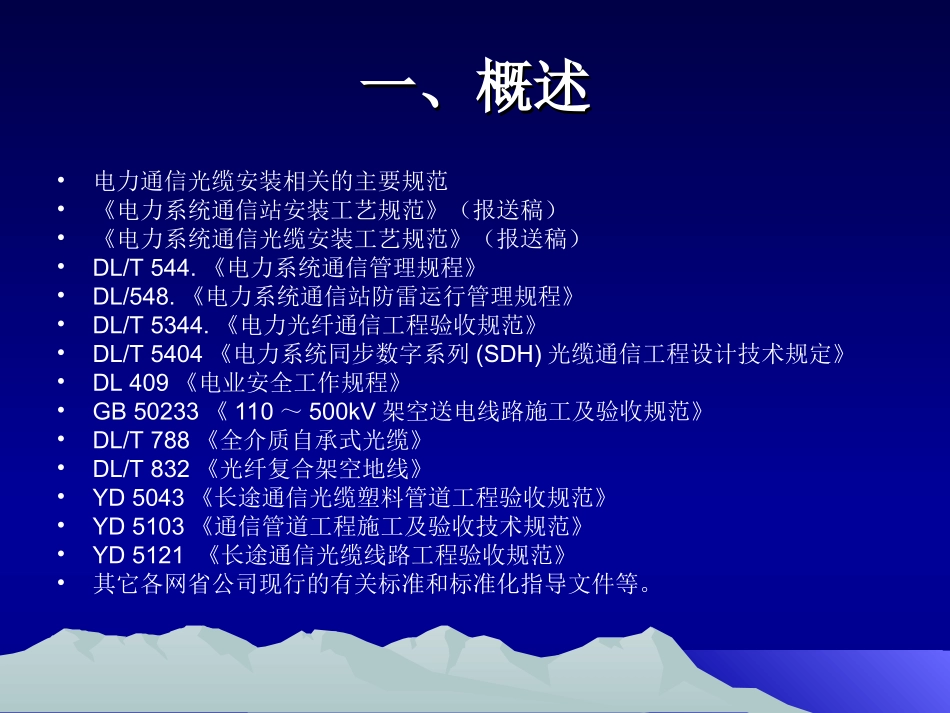

电力通信光缆安装电力通信光缆安装工艺规范工艺规范国网技术学院信息中心国网技术学院信息中心20112011年年99月月一、概述一、概述•为使国家电网公司系统电力光纤通信工程光缆线路实现规范化、标准化建设，规范光缆线路安装工艺，保障电力光缆线路安全、可靠运行，使电力通信更好地满足电网和企业高度现代化、高度自动化和高可靠性、高效率的要求，为电网调度和电力生产提供良好的通信服务和支持，充分发挥电力通信网的基础支撑作用，确保电网安全、可靠、经济运行，制定了相关的通信光缆线路安装规范。一、概述一、概述•电力通信光缆安装相关的主要规范•《电力系统通信站安装工艺规范》（报送稿）•《电力系统通信光缆安装工艺规范》（报送稿）•DL/T544.《电力系统通信管理规程》•DL/548.《电力系统通信站防雷运行管理规程》•DL/T5344.《电力光纤通信工程验收规范》•DL/T5404《电力系统同步数字系列(SDH)光缆通信工程设计技术规定》•DL409《电业安全工作规程》•GB50233《110～500kV架空送电线路施工及验收规范》•DL/T788《全介质自承式光缆》•DL/T832《光纤复合架空地线》•YD5043《长途通信光缆塑料管道工程验收规范》•YD5103《通信管道工程施工及验收技术规范》•YD5121《长途通信光缆线路工程验收规范》•其它各网省公司现行的有关标准和标准化指导文件等。二、二、主要光缆及线路设施简介主要光缆及线路设施简介•光缆简介•辅助设施简介三、光缆安装基本流程三、光缆安装基本流程•光缆安装一般分为三个阶段：准备阶段、施工阶段和验收阶段。•准备阶段包括路由复核、开箱检验、单盘测试；•施工阶段包括光缆敷设安装、光缆接续、全程测试、标识标牌。光缆安装基本流程图见图A。三、光缆安装基本流程三、光缆安装基本流程四、光缆敷设准备四、光缆敷设准备•1、路由复核a)光缆敷设前应进行路由复核，路由复核以批准的设计施工图为依据。b)按设计要求核定光缆路由走向、敷设方式以及环境条件。c)核定穿越铁路、公路、河流以及其它障碍物的地段、措施及实施可行性。d)核定光缆线路与其它建筑物、线路交叉跨越间距。e)初步确定光缆施工分屯点的设置和位置。f)初步确定牵引场、张力场位置，牵引场、张力场应交通便利，场地地形及面积满足设备、线缆布置及施工操作的要求。四、光缆敷设准备四、光缆敷设准备•2、开箱检验a)检查缆盘、光缆外观是否完好无损，光缆端头是否封装良好，所附标志、标签内容是否清晰、齐全。b)检查光缆、金具及附件的型号、规格、数量是否符合设计规定和订货合同要求。c)检查光缆、金具及附件的出厂质量检验合格证和性能检测报告是否齐全。d)收集出厂检测报告、合格证等资料，根据开箱检验结果填写开箱检验记录（参照DL/T5344相关规定），对损坏的光缆应做详细记录并取证（拍照或摄像）存档。四、光缆敷设准备四、光缆敷设准备•3、单盘测试a)光缆在现场应进行单盘测试。b)单盘测试包括光缆盘长、光纤衰减指标等测试，测试结果应符合设计规定和订货合同要求。c)每盘光缆的光纤应全部测试，供货方代表应到现场确认测试结果。d)根据单盘测试结果填写光缆单盘测试记录（参照DL/T5344相关规定），对单盘测试结果不符合要求的光缆应做详细记录并取证（拍照或摄像）存档。e)单盘测试合格后应及时恢复包装，包括光缆端头密封处理及固定、缆盘护板重新钉好等。五、光缆敷设安装一般工艺五、光缆敷设安装一般工艺•一般工艺要求a)施工单位应根据工程概况、光缆路由情况、光缆盘长、光缆接续位置等编制可行的光缆敷设施工方案。b)光缆敷设前应对光缆路由进行通道处理、障碍物清除，做好交叉跨越等防护措施。c)光缆盘应直立装卸、运输及存放，不得平放。短距离滚动时应按缆盘标明的旋转箭头方向滚动。d)敷设光缆时，光缆应由缆盘上方放出并保持松弛弧形，牵引端头与牵引绳之间应加退扭器。e)机械牵引敷设时，牵引速度一般在5～40m/min之间，调节方式应为无级调速；人工牵引敷设时，牵引速度一般控制在10m/min左右为宜。五、光缆敷设安装一般工艺五、光缆敷设安装一般工艺f)机械牵引敷设时，牵引张力应可调节，并应具有自动停机性能，当牵引力超过规定值...
