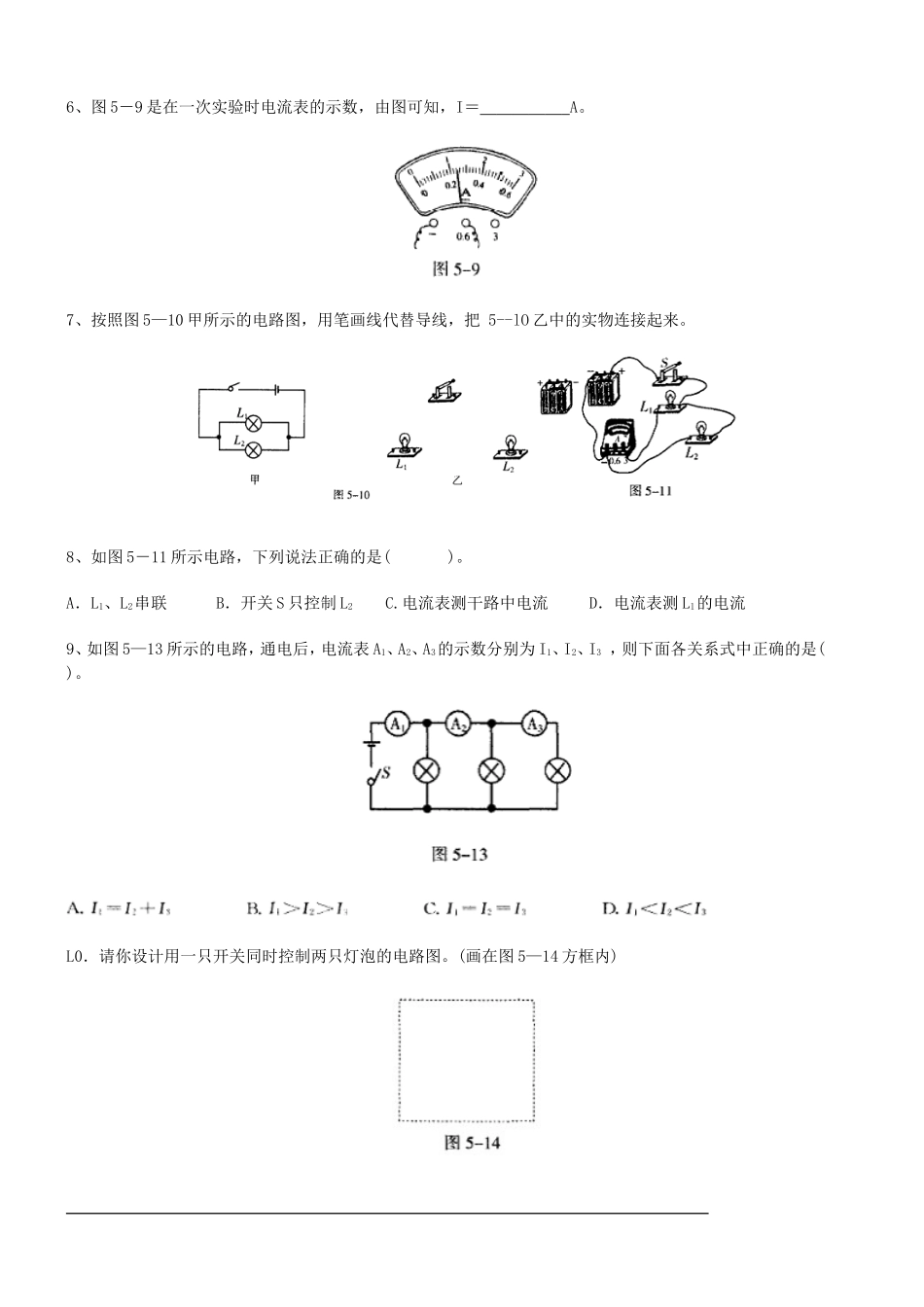

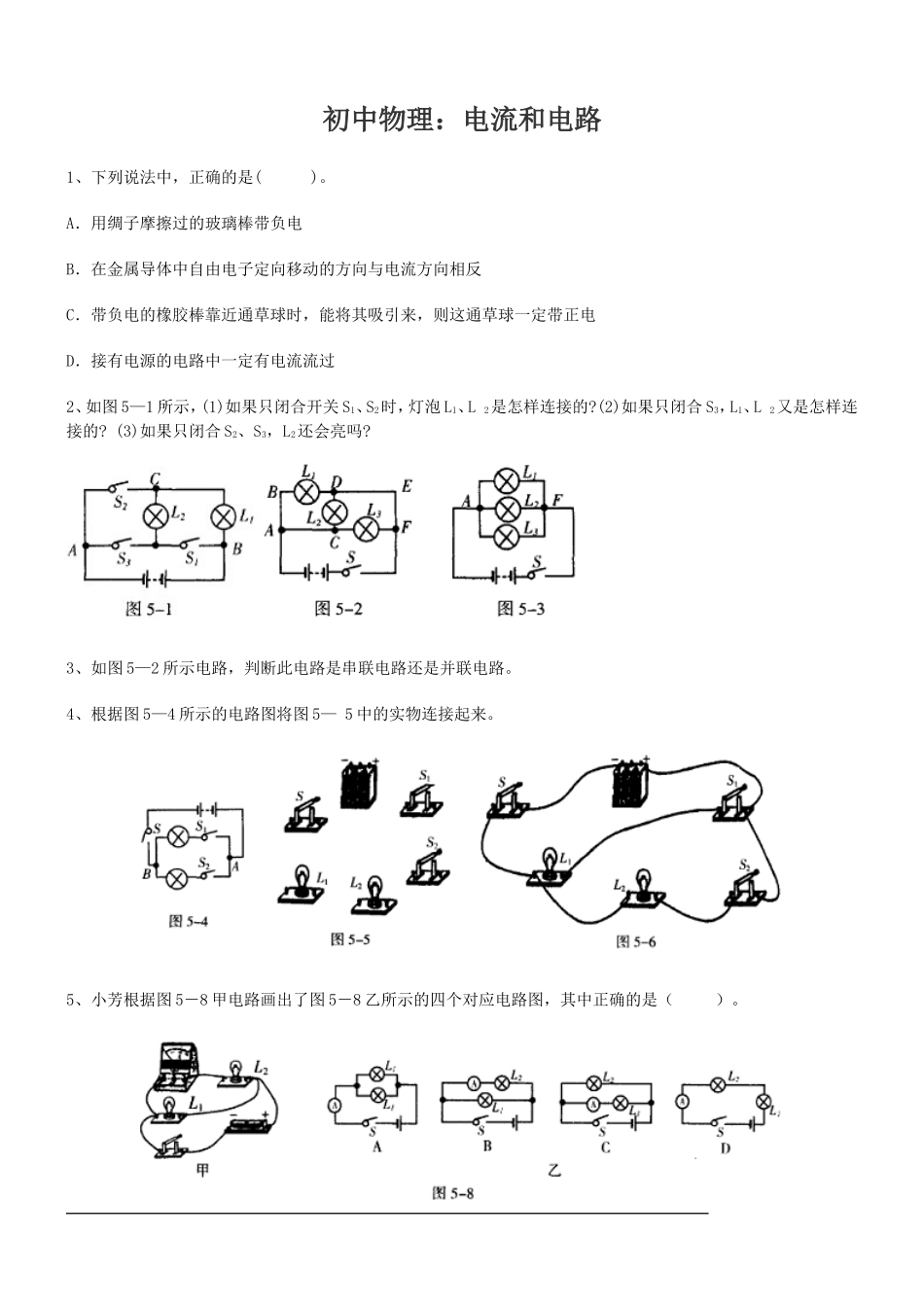

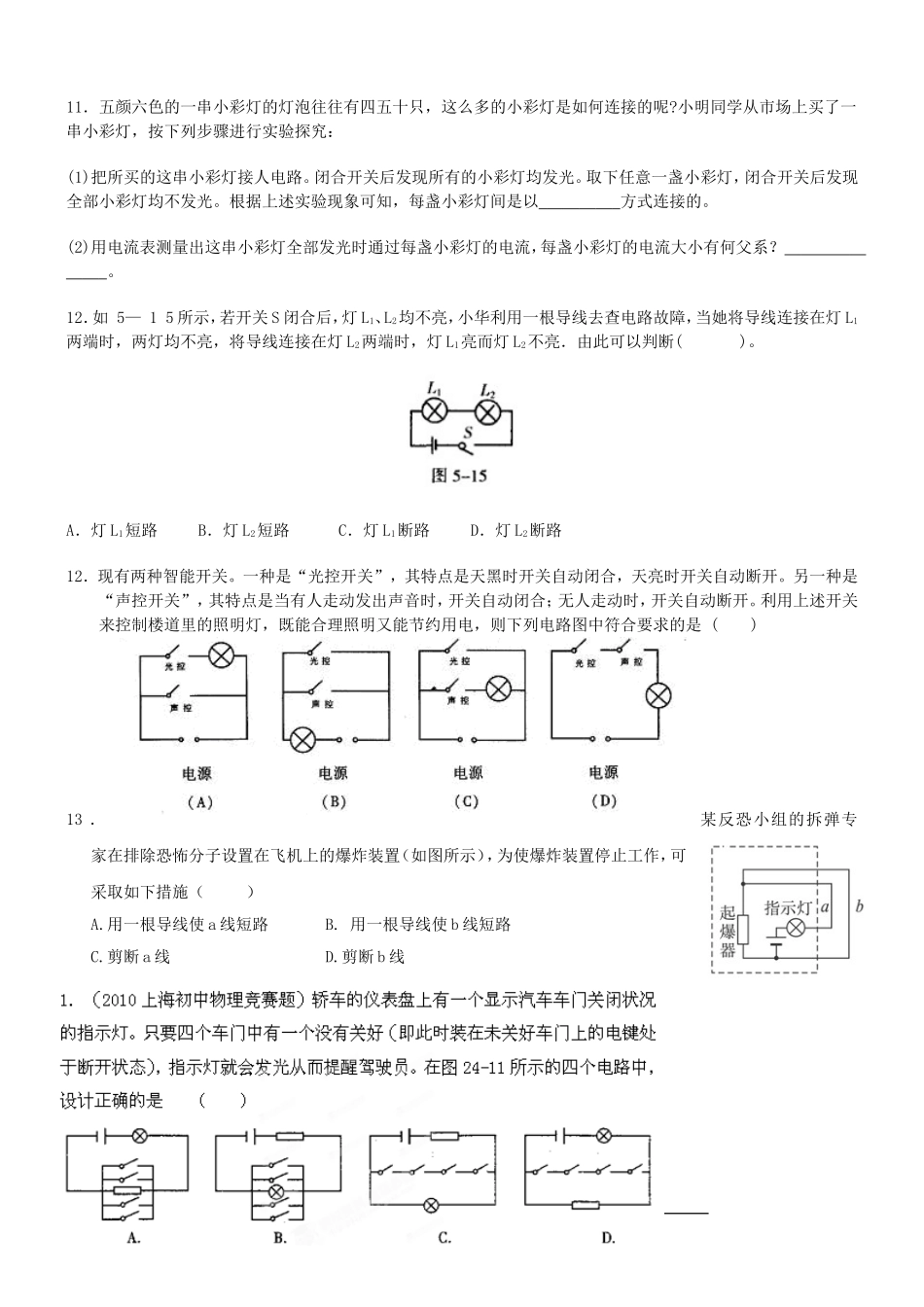

初中物理：电流和电路1、下列说法中，正确的是()。A．用绸子摩擦过的玻璃棒带负电B．在金属导体中自由电子定向移动的方向与电流方向相反C．带负电的橡胶棒靠近通草球时，能将其吸引来，则这通草球一定带正电D．接有电源的电路中一定有电流流过2、如图5—1所示，(1)如果只闭合开关S1、S2时，灯泡L1、L2是怎样连接的?(2)如果只闭合S3，L1、L2又是怎样连接的?(3)如果只闭合S2、S3，L2还会亮吗?3、如图5—2所示电路，判断此电路是串联电路还是并联电路。4、根据图5—4所示的电路图将图5—5中的实物连接起来。5、小芳根据图5－8甲电路画出了图5－8乙所示的四个对应电路图，其中正确的是（）。6、图5－9是在一次实验时电流表的示数，由图可知，I＝A。7、按照图5—10甲所示的电路图，用笔画线代替导线，把5--lO乙中的实物连接起来。8、如图5－11所示电路，下列说法正确的是()。A．L1、L2串联B．开关S只控制L2C.电流表测干路中电流D．电流表测L1的电流9、如图5—13所示的电路，通电后，电流表A1、A2、A3的示数分别为I1、I2、I3，则下面各关系式中正确的是()。L0．请你设计用一只开关同时控制两只灯泡的电路图。(画在图5—14方框内)11．五颜六色的一串小彩灯的灯泡往往有四五十只，这么多的小彩灯是如何连接的呢?小明同学从市场上买了一串小彩灯，按下列步骤进行实验探究：(1)把所买的这串小彩灯接人电路。闭合开关后发现所有的小彩灯均发光。取下任意一盏小彩灯，闭合开关后发现全部小彩灯均不发光。根据上述实验现象可知，每盏小彩灯间是以方式连接的。(2)用电流表测量出这串小彩灯全部发光时通过每盏小彩灯的电流，每盏小彩灯的电流大小有何父系？。12．如5—15所示，若开关S闭合后，灯L1、L2均不亮，小华利用一根导线去查电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮．由此可以判断()。A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路12．现有两种智能开关。一种是“光控开关”，其特点是天黑时开关自动闭合，天亮时开关自动断开。另一种是“声控开关”，其特点是当有人走动发出声音时，开关自动闭合；无人走动时，开关自动断开。利用上述开关来控制楼道里的照明灯，既能合理照明又能节约用电，则下列电路图中符合要求的是()13．某反恐小组的拆弹专家在排除恐怖分子设置在飞机上的爆炸装置（如图所示），为使爆炸装置停止工作，可采取如下措施（）A.用一根导线使a线短路B.用一根导线使b线短路C.剪断a线D.剪断b线14．图2中四个灯泡的连接方式是()A．四灯串联C．L2、L3、L4并联，再与L1串联。B．四灯并联D．L1、L2、L3并联，再与L4串联。15．如图11所示，灯L1和L2是联，S1可以控制，S2可以控制。16．如图12所示，要使A灯亮，而B灯不亮，应闭合开关，要使B灯亮，A灯不亮应闭合开关。如果闭合S2、S3，断开S1，不亮的灯是。17．如图13所示，A、B、C、D为四个接线柱．（1）如图用导线只把A、B连接起来，电流通过灯，它们是联。（2）如果用导线只把C、D连接起来，电流通过灯，它们是联。（3）如果用导线分别把A、B和C、D连接起来，电流通过，它们是联18．如图1所示，要使灯泡L1和L2串联，应闭合开关；要使灯泡L1和L2并联，应闭合开关；绝不允许同时闭合开关．19．如图5—1所示，(1)如果只闭合开关S1、S2时，灯泡L1、L2是怎样连接的?(2)如果只闭合S3，L1、L2又是怎样连接的?(3)如果只闭合S2、S3，L2还会亮吗?20．如图5—2，判断此电路是串联电路还是并联电路。21．按照图5—10甲所示的电路图，用笔画线代替导线，把5-10乙中的实物连接起来。22．按图5-4所示的电路图，连接图5-5所示的实物。23．为了节省电能，居民楼的楼道灯通常由两个开关共同控制．一个是利用光敏器件制成的“光控开关”，它的作用是光线暗时自动闭合，光线亮时自动断开；一个是利用声敏器件制成的“声控开关”，它的作用是有声音时自动闭合电路，两分钟后，若再无声音则自动断开．（1）请将如图甲中的器材连成符合上述楼道灯要求的电路．（2）小明受楼道灯电路的启发，在爷爷的卧室里也安装了这样一个“聪明”的电路．晚上只要拍拍手，灯就亮了，过一会自动熄灭，给爷爷带来...
