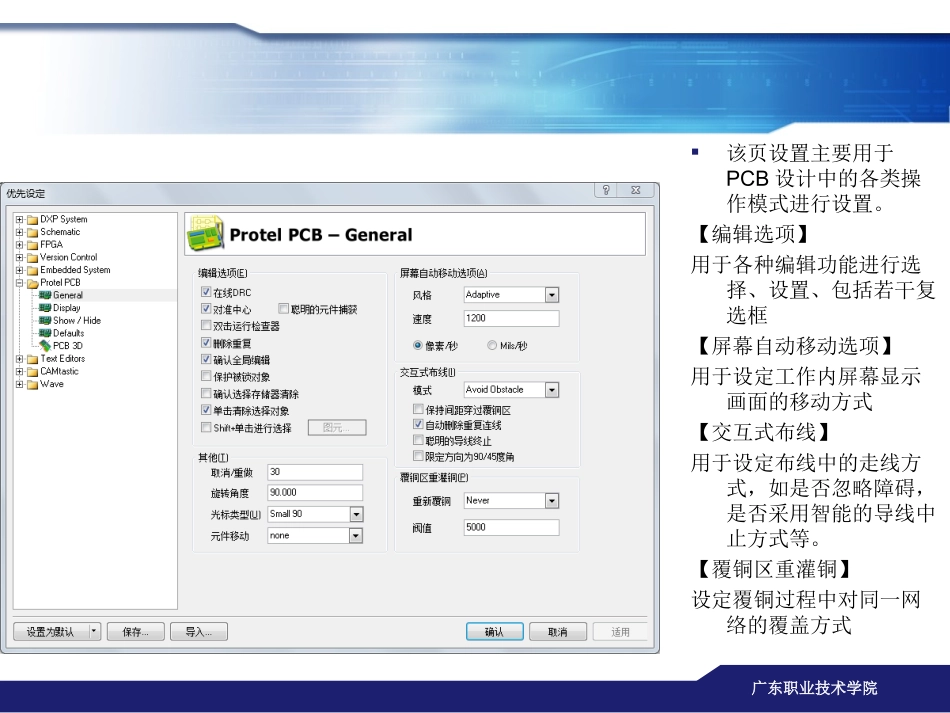

Jason-zou第14讲印刷电路板设计广东职业技术学院该页设置主要用于PCB设计中的各类操作模式进行设置。【编辑选项】用于各种编辑功能进行选择、设置、包括若干复选框【屏幕自动移动选项】用于设定工作内屏幕显示画面的移动方式【交互式布线】用于设定布线中的走线方式，如是否忽略障碍，是否采用智能的导线中止方式等。【覆铜区重灌铜】设定覆铜过程中对同一网络的覆盖方式广东职业技术学院用于对PCB工作区的显示模式进行设置，打开或关闭表示栏目中的信息显示，该业内的参数将作用与整个系统范围内，所有进行编辑操作的PCB文件都将收到影响。【显示选项】用于设置系统的显示模式广东职业技术学院用于控制PCB工作区内的各种类型图元的显示或隐藏状态及显示模式等。广东职业技术学院用于PCB设计中用到的各个对象的默认值。广东职业技术学院用于设定PCB设计的3D效果图参数，包括高亮色的色彩选择、打印质量设置、PCB3D模式所用到的库设置等。广东职业技术学院层次式电路图的概念广东职业技术学院Protel2004共可进行74个板层设计，包含32层Signal(信号走线层)；16层Mechanical(机构层)；16层InternalPlane(内层电源层)；2层SolderMask(防焊层)；2层PasteMask(锡膏层)；2层Silkscreen(丝印层)；2层钻孔层(钻孔引导和钻孔冲压)；1层KeepOut(禁止层)；1层Multi-Layer(横跨所有的信号板层)。Protel2004交互式布线模式：IgnoreObstacles(忽略障碍模式)；AvoidObstacles(避开障碍模式)；Push-and-Shove(推挤障碍模式)。广东职业技术学院进入PCB编辑器1.菜单栏编辑不同类型的文件就有不同的编辑器，不同的编辑器也有不同的菜单栏，不过，不同编辑器下的菜单栏大同小异，操作方式也类似。例如提供编辑命令的Edit菜单。在Edit菜单内的某些命令右边是黑色的三角形，表示还可以展开，例如Select命令。广东职业技术学院进入PCB编辑器2.主工具条随着不同的编辑器，编辑区上面出现不同的主工具条，其中大部分是一般常用的工具按钮，例如切换项目管理器、切换操作面板、打开文件等，如图所示。广东职业技术学院进入PCB编辑器3.放置工具条所有的工具条都可以变成小对话框的形式，如图所示。具体的操作方法是将鼠标指针移动到工具条的最左方，然后单击，并将其拖到屏幕中央就可以了。其实，可以把它拖到窗口的上边、下边、左边或是右边。广东职业技术学院进入PCB编辑器4.工作区整个PCB编辑器中，工作区有卷动工作区的垂直滚动条及水平滚动条，与电路图编辑区一样。在工作区下方还有板层卷标，只要以鼠标指针指向所要使用的板层，单击，则该板层变成工作板层，如图所示。广东职业技术学院5.坐标栏在窗口下方，状态栏上面显示的是鼠标指针目前位置的坐标，PCB是以左下角为绝对原点(0，0)，如图所示。广东职业技术学院下面先打开一个例子，看看具体的管理器。打开上图中的Navigator面板的话，可以看到下拉列表框中包括有Nets(网络)、Components(元件)等，如图所示。在浏览器的下面还有一个小屏幕，这个小屏幕是编辑区的缩影，只是必须在1024×768的分辨率下，才能看清，如图所示。广东职业技术学院PCB板概述首先看PCB板的结构。印刷PCB板就是绝缘的板子，要把电路做成铜膜走线，放在其上，一片铜膜贴在一片玻璃纤维上，是单面板；如果上下各有一层铜膜就是双面板；至于多层板就是像夹心饼干一样。元件反应在PCB板上就是焊盘。或者说，以PCB板的角度看，元件就是一堆焊盘的集合。连接在各个焊盘之间的，就是铜膜走线(Track)。通常铜膜走线是两个焊盘(Pad)间的导线，而大部分的焊盘就是元件引脚。当铜膜走线每转过一个角度，成为一段(Segment)；如果无法顺利连接两个焊盘时就要通过过孔(Via)，连接到另外一个布线层，换到另外一个布线层来走线。广东职业技术学院设置环境参数开始正式布线之前，先要将工作窗口的环境参数进行设置，比如，图纸的尺寸、栅格的大小、栅格的显示方式、背景的颜色、光标的捕捉区域大小和公制/英制的转换等。一般情况下，对于环境参数的设计可以依次完成，之后不必再做修改。环境参数设置的好坏将会直接影响到用户的工作效果。广东职业技术学院图纸的设定图纸的设定包...
