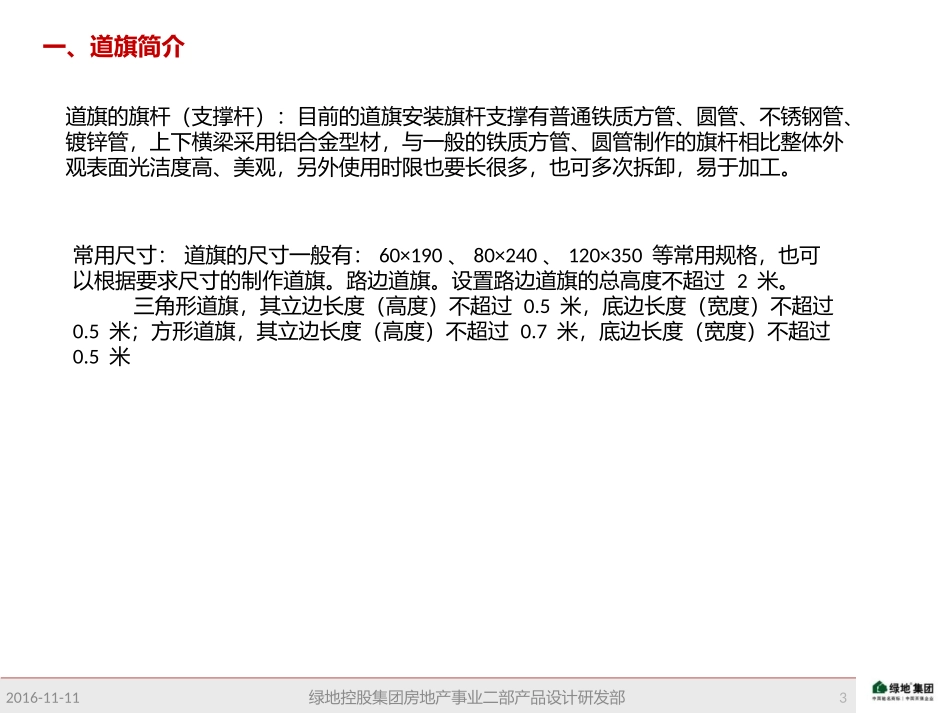

绿地控股集团房地产事业二部产品设计研发部1道旗杆标准化设计（商办）2016-11-11绿地控股集团房地产事业二部产品设计研发部22016-11-111目的：明确商办项目道旗标准做法，提高商办景观质量，从而提升客户对于工程质量的满意度。2适用范围：适用于商办交付项目，本标准为区域强制性施工作业标准。3术语和定义细部收口：道路灯旗杆标准化设计。景观收口：是通过对道旗设计安装的不足之处,统一标准做法，增加景观效果的目的。4标准使用说明本标准适用于项目操作的各个环节，包括但不限于招标文件、合同附件、技术交底、验收标准等。5、道旗责任界面说明：商办项目：道旗由景观主管负责出图，审核。道旗杆设计统一标准做法绿地控股集团房地产事业二部产品设计研发部32016-11-11道旗的旗杆（支撑杆）：目前的道旗安装旗杆支撑有普通铁质方管、圆管、不锈钢管、镀锌管，上下横梁采用铝合金型材，与一般的铁质方管、圆管制作的旗杆相比整体外观表面光洁度高、美观，另外使用时限也要长很多，也可多次拆卸，易于加工。常用尺寸：道旗的尺寸一般有：60×190、80×240、120×350等常用规格，也可以根据要求尺寸的制作道旗。路边道旗。设置路边道旗的总高度不超过2米。三角形道旗，其立边长度（高度）不超过0.5米，底边长度（宽度）不超过0.5米；方形道旗，其立边长度（高度）不超过0.7米，底边长度（宽度）不超过0.5米一、道旗简介绿地控股集团房地产事业二部产品设计研发部42016-11-11一、道旗常见问题1、安装位置高度不统一2、安装配件材料不统一3、安装配件与灯柱材质，颜色不统一绿地控股集团房地产事业二部产品设计研发部52016-11-11一、道旗安装样式绿地控股集团房地产事业二部产品设计研发部62016-11-11一、设施技术规范一、设施分类•设置在灯杆上的户外广告设施二、公共设施上的户外设施规范•依附灯杆，不得影响交通安全。•同一道路，只能在同一种灯杆上设置，单根灯杆上不得重叠设置；同一路段的灯杆上设置做到形式、尺寸、位置一致，并与周围景观相协调。•灯杆设施，牌面(单面)面积不得大于2㎡，任意一边的长度不得大于2m，厚度不得大于0．3m；牌面底部距离地面高度不得小于2m。•人行道上宜设置小型道旗。宽度小于3m的人行道不设置，人行道上设置的纵向间距不应小于25m。三、道旗设施按面积大小分为大型、中型、小型类型：a(m)或S(㎡)•大型a≥4或S≥10•中型4＞a＞1或10＞a＞1•小型A≤1或S≤1a指道旗设施的任一边边长，S指道旗设施的单面面积。绿地控股集团房地产事业二部产品设计研发部72016-11-11二、道旗安装步骤道旗铁架采用不锈钢铁架。优点：制作周期短，安装速度快，能在比较短的时间内展现在城市的主要街道，受众人群广泛。发布周期低至十天长到一年，安装和拆卸比较简单。绿地控股集团房地产事业二部产品设计研发部82016-11-11谢谢！
