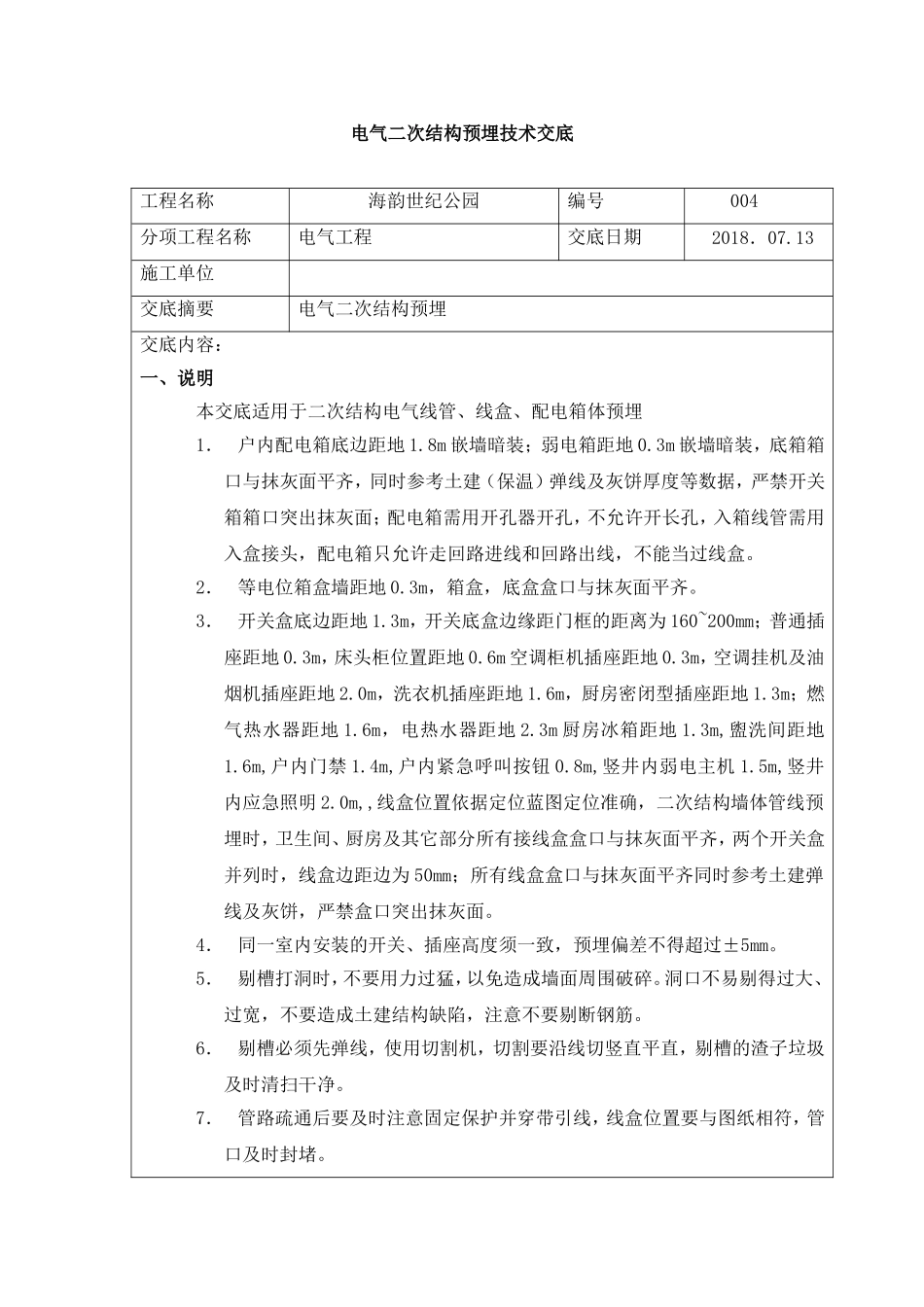

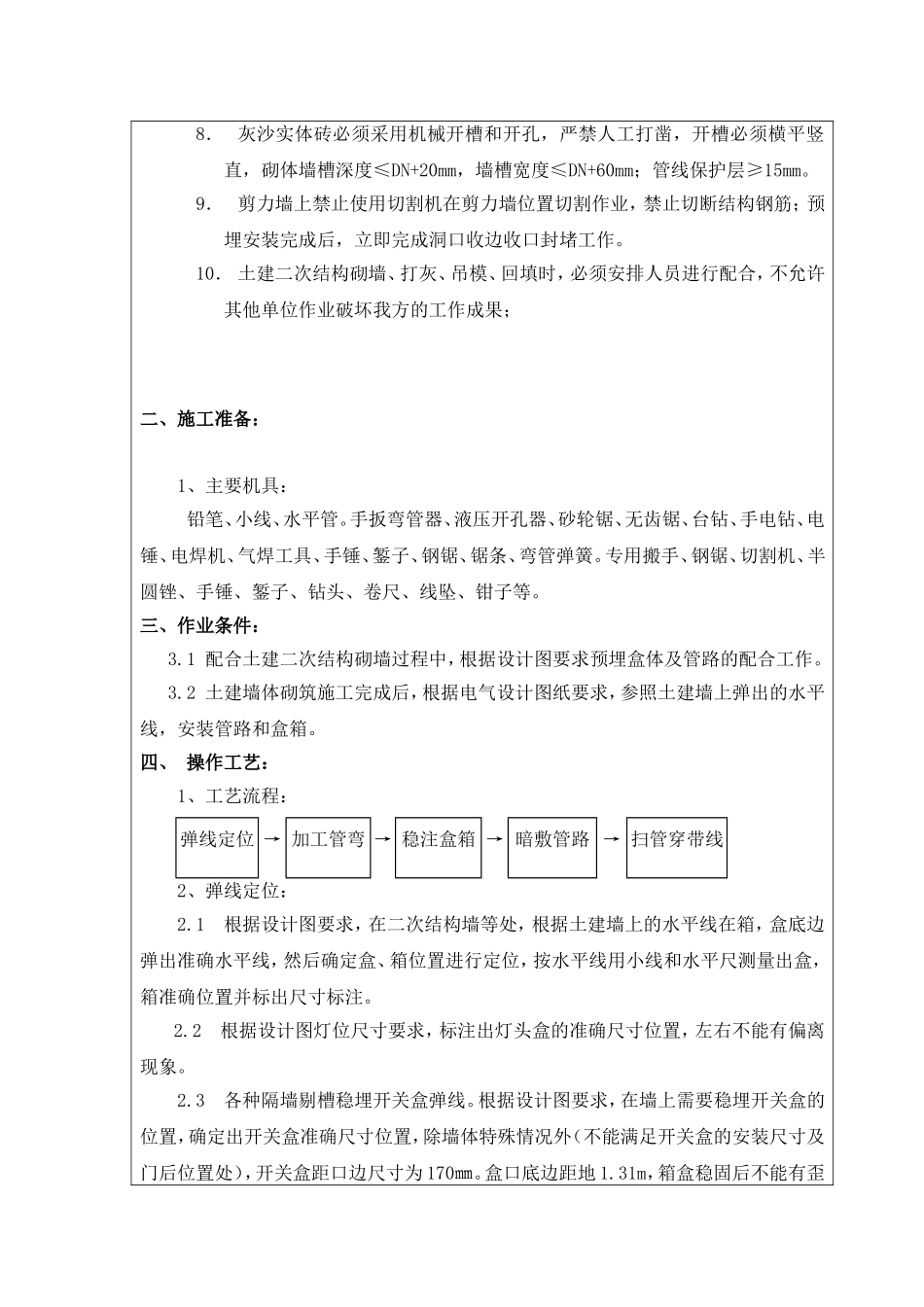

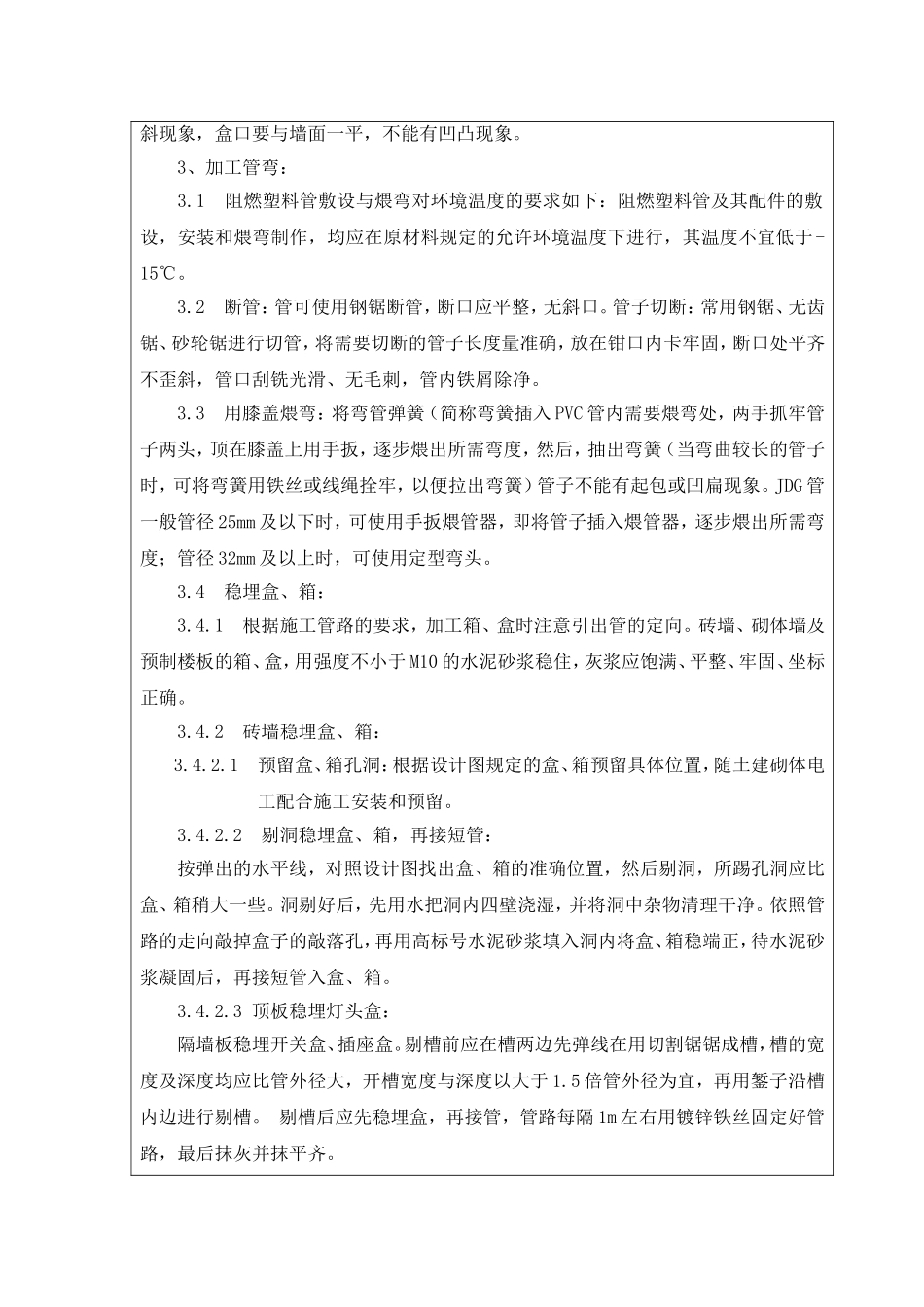

电气二次结构预埋技术交底工程名称海韵世纪公园编号004分项工程名称电气工程交底日期2018．07.13施工单位交底摘要电气二次结构预埋交底内容：一、说明本交底适用于二次结构电气线管、线盒、配电箱体预埋1．户内配电箱底边距地1.8m嵌墙暗装；弱电箱距地0.3m嵌墙暗装，底箱箱口与抹灰面平齐，同时参考土建（保温）弹线及灰饼厚度等数据，严禁开关箱箱口突出抹灰面；配电箱需用开孔器开孔，不允许开长孔，入箱线管需用入盒接头，配电箱只允许走回路进线和回路出线，不能当过线盒。2．等电位箱盒墙距地0.3m，箱盒，底盒盒口与抹灰面平齐。3．开关盒底边距地1.3m，开关底盒边缘距门框的距离为160~200mm；普通插座距地0.3m，床头柜位置距地0.6m空调柜机插座距地0.3m，空调挂机及油烟机插座距地2.0m，洗衣机插座距地1.6m，厨房密闭型插座距地1.3m；燃气热水器距地1.6m，电热水器距地2.3m厨房冰箱距地1.3m,盥洗间距地1.6m,户内门禁1.4m,户内紧急呼叫按钮0.8m,竖井内弱电主机1.5m,竖井内应急照明2.0m,,线盒位置依据定位蓝图定位准确，二次结构墙体管线预埋时，卫生间、厨房及其它部分所有接线盒盒口与抹灰面平齐，两个开关盒并列时，线盒边距边为50mm；所有线盒盒口与抹灰面平齐同时参考土建弹线及灰饼，严禁盒口突出抹灰面。4．同一室内安装的开关、插座高度须一致，预埋偏差不得超过±5mm。5．剔槽打洞时，不要用力过猛，以免造成墙面周围破碎。洞口不易剔得过大、过宽，不要造成土建结构缺陷，注意不要剔断钢筋。6．剔槽必须先弹线，使用切割机，切割要沿线切竖直平直，剔槽的渣子垃圾及时清扫干净。7．管路疏通后要及时注意固定保护并穿带引线，线盒位置要与图纸相符，管口及时封堵。8．灰沙实体砖必须采用机械开槽和开孔，严禁人工打凿，开槽必须横平竖直，砌体墙槽深度≤DN+20mm，墙槽宽度≤DN+60mm；管线保护层≥15mm。9．剪力墙上禁止使用切割机在剪力墙位置切割作业，禁止切断结构钢筋；预埋安装完成后，立即完成洞口收边收口封堵工作。10．土建二次结构砌墙、打灰、吊模、回填时，必须安排人员进行配合，不允许其他单位作业破坏我方的工作成果；二、施工准备：1、主要机具：铅笔、小线、水平管。手扳弯管器、液压开孔器、砂轮锯、无齿锯、台钻、手电钻、电锤、电焊机、气焊工具、手锤、錾子、钢锯、锯条、弯管弹簧。专用搬手、钢锯、切割机、半圆锉、手锤、錾子、钻头、卷尺、线坠、钳子等。三、作业条件：3.1配合土建二次结构砌墙过程中，根据设计图要求预埋盒体及管路的配合工作。3.2土建墙体砌筑施工完成后，根据电气设计图纸要求，参照土建墙上弹出的水平线，安装管路和盒箱。四、操作工艺：1、工艺流程：弹线定位→加工管弯→稳注盒箱→暗敷管路→扫管穿带线2、弹线定位：2.1根据设计图要求，在二次结构墙等处，根据土建墙上的水平线在箱，盒底边弹出准确水平线，然后确定盒、箱位置进行定位，按水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸标注。2.2根据设计图灯位尺寸要求，标注出灯头盒的准确尺寸位置，左右不能有偏离现象。2.3各种隔墙剔槽稳埋开关盒弹线。根据设计图要求，在墙上需要稳埋开关盒的位置，确定出开关盒准确尺寸位置，除墙体特殊情况外（不能满足开关盒的安装尺寸及门后位置处），开关盒距口边尺寸为170㎜。盒口底边距地1.31m，箱盒稳固后不能有歪斜现象，盒口要与墙面一平，不能有凹凸现象。3、加工管弯：3.1阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于-15℃。3.2断管：管可使用钢锯断管，断口应平整，无斜口。管子切断：常用钢锯、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑、无毛刺，管内铁屑除净。3.3用膝盖煨弯：将弯管弹簧（简称弯簧插入PVC管内需要煨弯处，两手抓牢管子两头，顶在膝盖上用手扳，逐步煨出所需弯度，然后，抽出弯簧（当弯曲较长的管子时，可将弯簧用铁丝或线绳拴牢，以便拉出弯簧）管子不能有起包或凹扁现象。JDG管一般管径25mm及以下时，可使用手扳煨管器，...
