产品设计_硅胶按键设计VIP免费

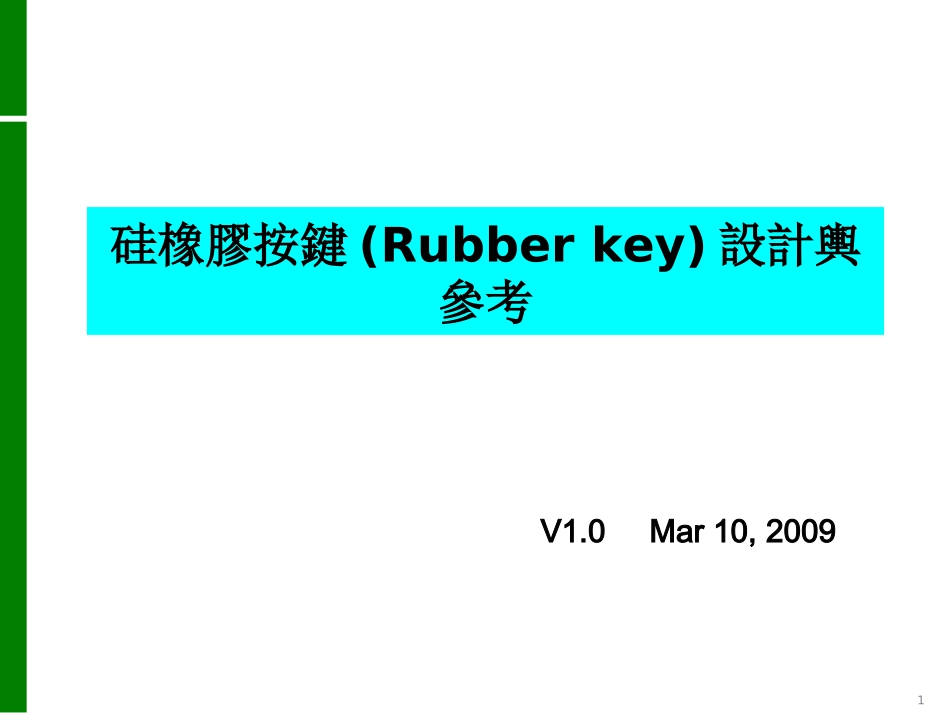

1硅橡膠按鍵(Rubberkey)設計輿參考V1.0Mar10,20092.壹Rubberkey概述1.Rubberkey基本結構32.Rubberkey按力(彈力)行程曲線圖4二.Rubberkey結構設計1.Rubberkey設計功能要求1.1按動按鍵能達到設定的功能（電氣）。1.2撤除外力后，按鍵能夠自動，完全復位。1.3按鍵在按動及復位過程中有良好手感。1.4按動按鍵邊緣位置時也有作用。1.5能夠達到設計壽命要求。2.圖紙中技朮要求。2.1Siliconerubberhardness:SHA55°±5°。2.2Actuationforce:180±30gf。2.3Returnforce:lessthan50gf。2.4Keystroke:1.2±0.1。2.5Thicknessofcarbonpill=0.52.6Lifecycle:3X10E5。53.Rubberkey設計功能要求3.1按鍵設計(1)Keypad厚度：a=1.0~1.5(2)Key斜壁角度θ=45°注明(ForRef)(3)斜壁厚度c=0.25~0.45，不標注尺寸。(4)d,e值一般取1,或者注明參考尺寸:最小不能小于0.8.(5)f=0.3~0.5(6)g<=a(7)h<=a+e(8)為達到按動按鍵邊緣位置時也有作用，(9)導電接觸點的常用方式。a.絲印導電油墨。(膜厚10~20um)優點：成本底。缺點:電阻值較大，易脫落。b.Conductivepill.采用真空盤吸附法。優點：附著性好。缺點:炭點尺寸及形式受限制。(10)炭點規格直徑一般規格:∅2∅2.5∅3∅3.5∅4∅4.5∅5∅6∅7∅8.0厚度一般取:0.5~0.6.(太薄則電阻值偏高)6(11)使用炭點要考慮加stopper.Stopper直徑a不可小于∅1,可取∅1.6~∅2.0Stopper端面輿炭點面間距離t取0.1~0.1573.2Key輿膠件配合的結構設計。(1)間隙：Key和膠件間隙單邊取0.2~0.3.(2)脫模角：建議膠件孔取2°.Keypad取1°.(3)Key高出膠件尺寸a輿Key行程b關系。a>=b+0.583.3Rubberkey設計的一些其他要點。(1)Keypad定位孔設計右圖的定位孔設計好于左圖。9(2)定位孔尺寸d1不應小於1.0mm，定位孔邊離Keypad邊位尺寸L4應大於1.0mm(3)Keypad上孔的設計Keypad上最小孔尺寸d2不應小於1.0mm,且孔邊緣與Keypad邊緣距離L4,亦不應小於1.0mm，孔位與Keypad斜壁距離L2不應小於1.0mm。Keypad上孔的設計，應盡量避免通孔設計，如有可能，盡可能作成盲孔(自拆孔)，以利於Vendor生產。設計盲孔時，盲孔的薄層厚度X大於0.2mm即可。(4)Keypad尖角設計如圖所示，Keypad尖角應有圓弧過渡，一般R=1.0mm。(5)大Key設計圖中大KeyK4由於Key太長，應設計為兩個接觸點。10(6)Key高度設計，不宜太高。(7)Key形狀設計.圓形KeyK1最好，橢圓形KeyK3次之，方形KeyK2最差。(8)Key間距如下圖所示，Key與Key的間距最小不能小於1.5mm。113.4Rubberkey一般尺寸公差。3.5Rubberkey彈力范圍的一般精度。12三.Rubberkey輿PCB的裝配方式13四.Rubberkey的性能輿測試1.硅膠機械及電氣性能142.Rubberkey測試.(按力測試)設置界面測量結果顯示15圖表輸出示例16
