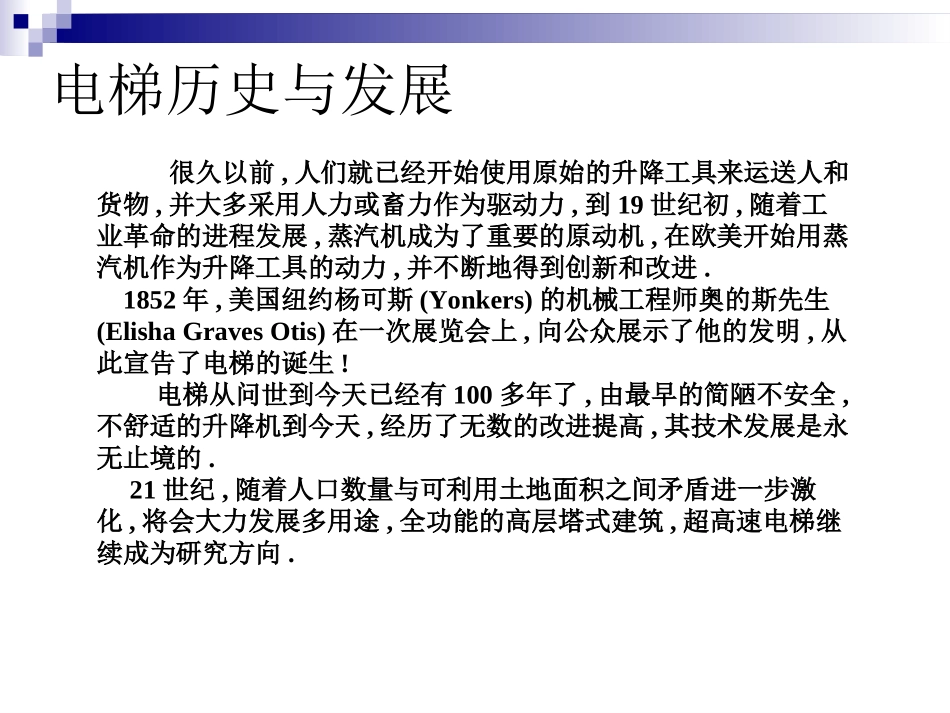

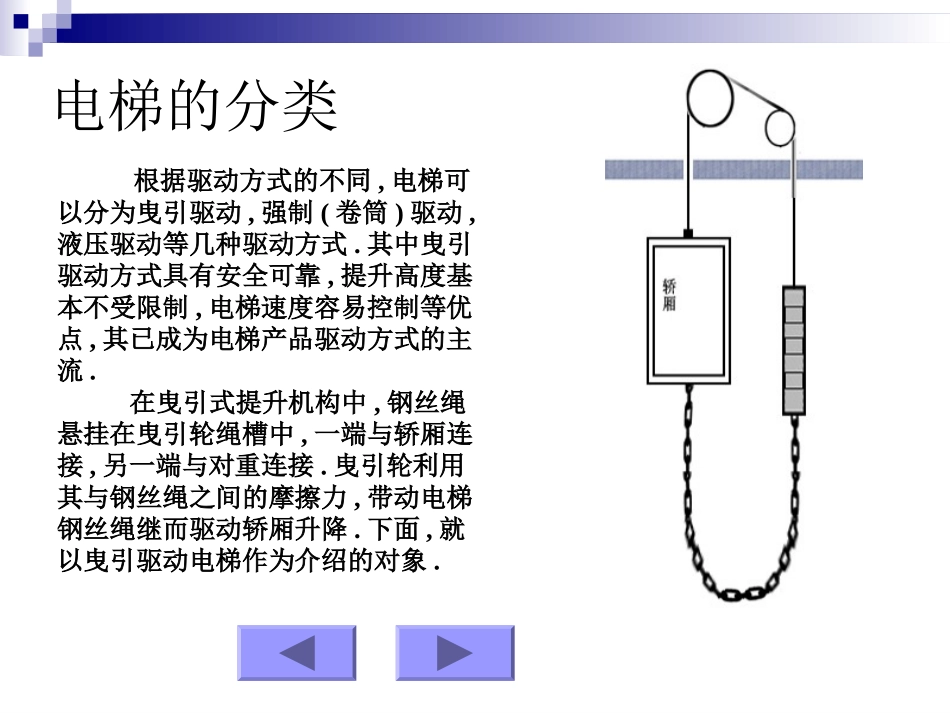

电梯介绍制作人：何骏伟黄烘辉电梯历史与发展很久以前,人们就已经开始使用原始的升降工具来运送人和货物,并大多采用人力或畜力作为驱动力,到19世纪初,随着工业革命的进程发展,蒸汽机成为了重要的原动机,在欧美开始用蒸汽机作为升降工具的动力,并不断地得到创新和改进.1852年,美国纽约杨可斯(Yonkers)的机械工程师奥的斯先生(ElishaGravesOtis)在一次展览会上,向公众展示了他的发明,从此宣告了电梯的诞生!电梯从问世到今天已经有100多年了,由最早的简陋不安全,不舒适的升降机到今天,经历了无数的改进提高,其技术发展是永无止境的.21世纪,随着人口数量与可利用土地面积之间矛盾进一步激化,将会大力发展多用途,全功能的高层塔式建筑,超高速电梯继续成为研究方向.电梯的分类根据驱动方式的不同,电梯可以分为曳引驱动,强制(卷筒)驱动,液压驱动等几种驱动方式.其中曳引驱动方式具有安全可靠,提升高度基本不受限制,电梯速度容易控制等优点,其已成为电梯产品驱动方式的主流.在曳引式提升机构中,钢丝绳悬挂在曳引轮绳槽中,一端与轿厢连接,另一端与对重连接.曳引轮利用其与钢丝绳之间的摩擦力,带动电梯钢丝绳继而驱动轿厢升降.下面,就以曳引驱动电梯作为介绍的对象.电梯八大系统电梯机械部分电气部分轿厢系统导向系统曳引系统门系统重量平衡系统电力拖动系统电气控制系统安全保护系统轿厢系统电梯轿厢是装载乘客或货物,具有方便出入门装置的箱形结构部件,是与乘客或货物直接接触的.轿厢由轿架和轿厢体组成.轿架是轿厢的承载结构,轿厢的负荷(自重加上载重)由它传递到曳引钢丝绳.当安全钳动作或蹲底撞击缓冲器时,还要承受由此产生的反作用力,因此轿厢架要有足够的强度.其一般由上梁、立柱、底梁和拉条(调节轿底水平度，防止底板倾翘)等组成.轿厢体是形成轿厢空间的封闭围壁,除必要的出入口和通风孔外不得有其他开口,轿厢体由不易燃和不产生有害气体和烟雾的材料组成.为了乘员的安全和舒适,轿厢入口和内部的净高度不得小于2米.为防止乘员过多而引起超载,轿厢的有效面积必须予以限制.轿厢体一般由轿底板、轿厢壁、轿厢顶.对边形轿厢架对角形轿厢架1-上横梁;2-立柱;3-底横梁;4-轿厢地板;5-斜拉杆;6-绳头组合轿架轿厢导向系统导向系统在电梯运行过程中,限制轿厢和对重的活动自由度,使轿厢和对重只沿着各自的导轨做升降运动,不会发生横向的摆动和振动,保证轿厢和对重运行平稳不偏摆.不论是轿厢导向还是对重导向均由导轨,导靴和导轨架组成.导轨架作为导轨的支撑件,被固定在井道壁上;导靴安装在轿厢架和对重架的两侧,导靴的靴衬与导轨工作面配合,使一部电梯在曳引绳的牵引下,一边为轿厢,另一边为对重,分别沿着各自的导轨作上、下运动.导轨导轨是电梯上下行驶在井道的安全路轨，导轨安装在井道壁上，被导轨架，导轨支架固定连接在井道墙壁。电梯常用的导轨是“T”字型导轨。刚性强、可靠性高、安全廉价等特点。导轨平面必须光滑，无明显凹凸不平表面。由于导轨是电梯轿厢上的导靴和安全钳的穿梭路轨，所以安装时必须保证其间隙。同时导轨在电梯出现超速事故时要承受制停电梯的要任，所以其刚性不可忽视。从导轨的定义可知，导轨是垂直电梯、自动电梯、自动人行道梯级的重要基准部件，它控制着电梯轿厢、自动扶梯和自动人行道梯级运行轨迹，保障操作信号的传递，它又是涉及电梯安全及运行质量的重要部件。导靴导靴分为滑动和滚动导靴两类,滑动导靴一般是由带凹形槽的靴头,靴体和靴座组成,在靴头凹槽部分中一般均镶有耐磨的靴衬.靴头可以固定的,也可以活动(浮动)的;滚动导靴则用三个滚轮沿导轨滚动运行.滚动导靴弹性滑动导靴刚性滑动导靴曳引系统曳引机导向轮反绳轮曳引绳曳引系统曳引系统的作用是向电梯输送与传递动力,使电梯运行.主要由曳引机,曳引钢丝绳,导向轮和反绳轮等组成,是电梯运行的根本,是电梯中的核心部分之一.曳引机曳引机是电梯的动力设备，又称电梯主机。功能是输送与传递动力使电梯运行。它由电动机、制动器、联轴器、减速箱、曳引轮、机架和导向轮及附属盘车手轮等组成。导向轮一般装在机架或机架下的承重梁上。盘车手轮有的固定在电机轴上，也有平时挂在附近墙上，使用时再套在电机轴上...
