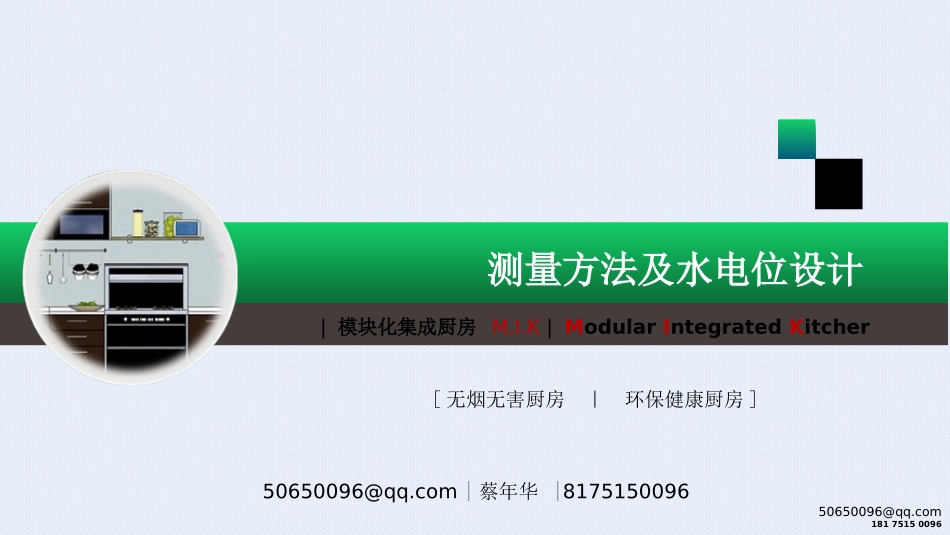

橱柜测量方法及水电位设计VIP免费

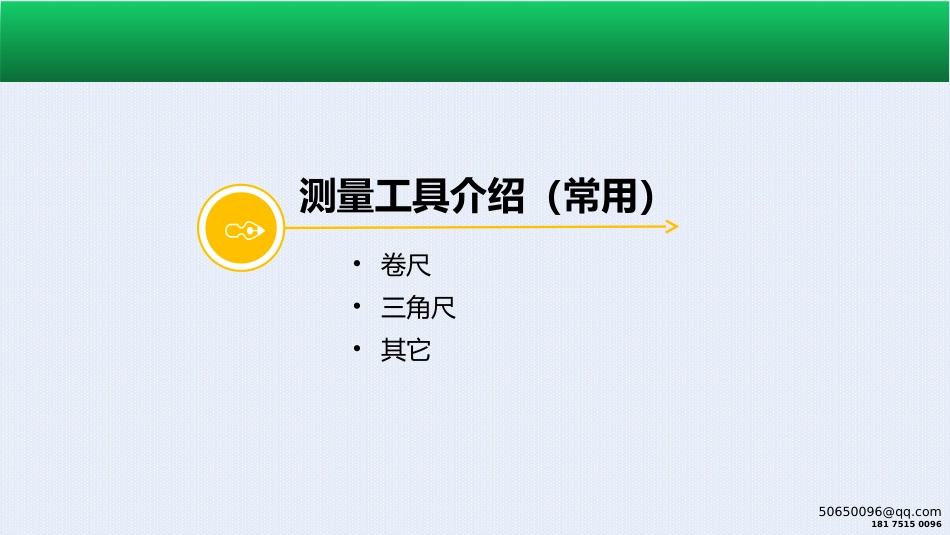

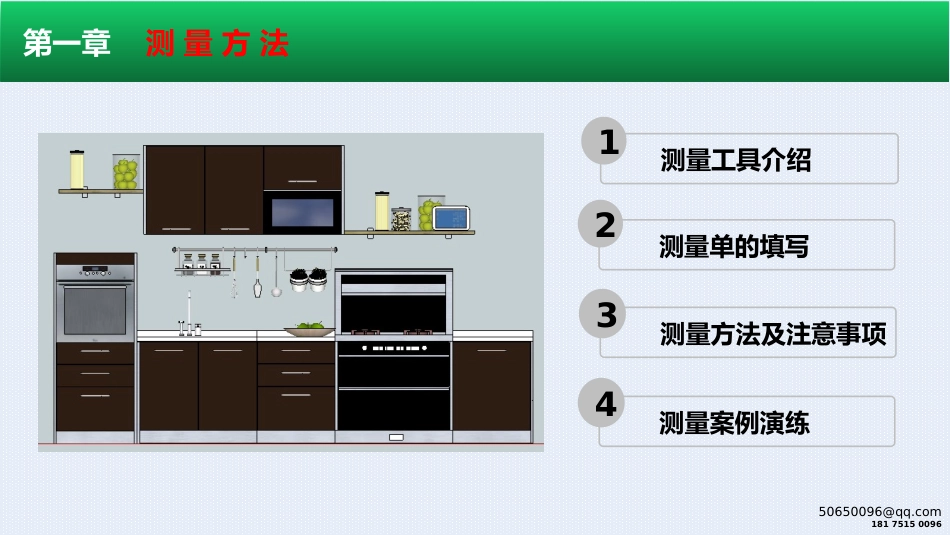

50650096@qq.com18175150096测量方法及水电位设计50650096@qq.com|蔡年华|8175150096|模块化集成厨房M.I.K|ModularIntegratedKitcher[无烟无害厨房｜环保健康厨房]50650096@qq.com18175150096测量工具介绍1测量单的填写2测量方法及注意事项3测量案例演练4第一章测量方法50650096@qq.com181751500961测量工具介绍（常用）•卷尺•三角尺•其它50650096@qq.com181751500961、卷尺及使用方法注意：1、尺身回弹力强，小心划伤手指。2、卷尺头是松的(虚位)，以便于我们量尺寸.卷尺量尺寸时，有两种量法:一种是挂在物体上，一种是顶到物体上。两种量法的差别就是卷尺头部铁片的厚度。卷尺头部松的目的就是在顶在物体上时，能将卷尺头部铁片补偿出来。50650096@qq.com18175150096三角尺在测量厨柜时的作用：1、大概判断两墙之间角度是否垂直。2、作为辅助工具测量两墙具体角度（CAD放样）。2、三角尺及使用方法50650096@qq.com181751500963、其它测量工具激光测量器笔小手电测量单50650096@qq.com181751500962测量单的填写50650096@qq.com181751500961.三视图形式2.平面展开形式3.透视图形式4.备注栏的适用性测量单的填写50650096@qq.com181751500963测量方法及注意事项•多点测量法•三边法•辅助法•放样法•测量注意事项50650096@qq.com18175150096三边法其中以多点测量法为基本方法，三边法、辅助法、放样法为必要的测量方法。多点测量法辅助法放样法测量方法50650096@qq.com18175150096那么高度和深度又是怎样测量呢？1.1、多点测量法50650096@qq.com18175150096内宽外窄外宽内窄情景一：情景二：1.2、多点测量法50650096@qq.com181751500961.2、多点测量法平行四边形实际测量当中90度的墙基本上是不存在的，一般以上两种情况较为常见情景三：50650096@qq.com18175150096三边测量法一(判断墙角是否垂直)三边法其实是利用勾股定理来判断两墙之间是否是直角的方法10006008002.1、三边法50650096@qq.com181751500962.2、三边法三边测量法二(判断墙角是否垂直)第二种三边法应用于不规则户型，分别测量其三面墙的宽度作为原始数据。然后再用CAD放样的方法来确定相应的角度。50650096@qq.com181751500963、辅助法1、以辅助工具来判断墙角的垂直度。(如图1)2、利用辅助工具如墨斗、长绳等来精确测量一些复杂的户型环境。（如图2）图1图250650096@qq.com181751500964、放样法适用于不规则户型及测量异型的障碍物。操作方法：一般是先用细铁丝将障碍物的外形勾勒出来，然后用硬纸皮或者木板作为放样模型，将其用刀片切割为与障碍物相吻合的形状，以达到精确测量的要求。50650096@qq.com181751500965.1、量尺注意事项1、先画图，再标尺寸线，最后依次测量填写具体数具。（避免漏测量）2、测量时，数据重复读取。（避免读错数）3、保留初尺，必须复测。4、现场要视装修的进度进得必要的沟通。50650096@qq.com181751500961、地柜设计尺寸=实测尺寸-（10-15mm）2、吊柜设计尺寸=实测尺寸-（5-10mm）3、台面设计尺寸=实测尺寸-（5-8mm）4、电器位预设尺寸=实测尺寸+（3-5mm）5.2、设计尺寸预留50650096@qq.com181751500961.墙体（注意平整度、结构、倾斜度）2.门套和门的开启方向3.插座及配电箱（定位尺寸和外形尺寸）4.吸顶灯位置5.柱或梁的尺寸6.用什么吊顶7.是否有中央空调或空调8.室外通道（电梯口、电梯箱、楼梯、走廊等台面是否可以正常搬运）9.室内通道（走廊、卧室门等）10.复核所有参数5.3、测量注意事项50650096@qq.com181751500964案例演练•“一”字型户型•“二”字型户型•“L”型户型•“U”型户型•“岛”型户型50650096@qq.com18175150096案例演练50650096@qq.com18175150096第二章水电位设计水电材料水电位布置详解常见错误水电图1122334450650096@qq.com18175150096常见错误50650096@qq.com18175150096水电布置不科学会导致哪些问题•给客户今后的使用带来诸多不便•影响安装进度响橱柜最终外观效果•对设计师个人造成补单•影响公司品牌形象50650096@qq.com18175150096水电材料电线材料1功率计算公式2水管材料3初到现场注意点450650096@qq.com18175150096电线材料•家装中使用...
