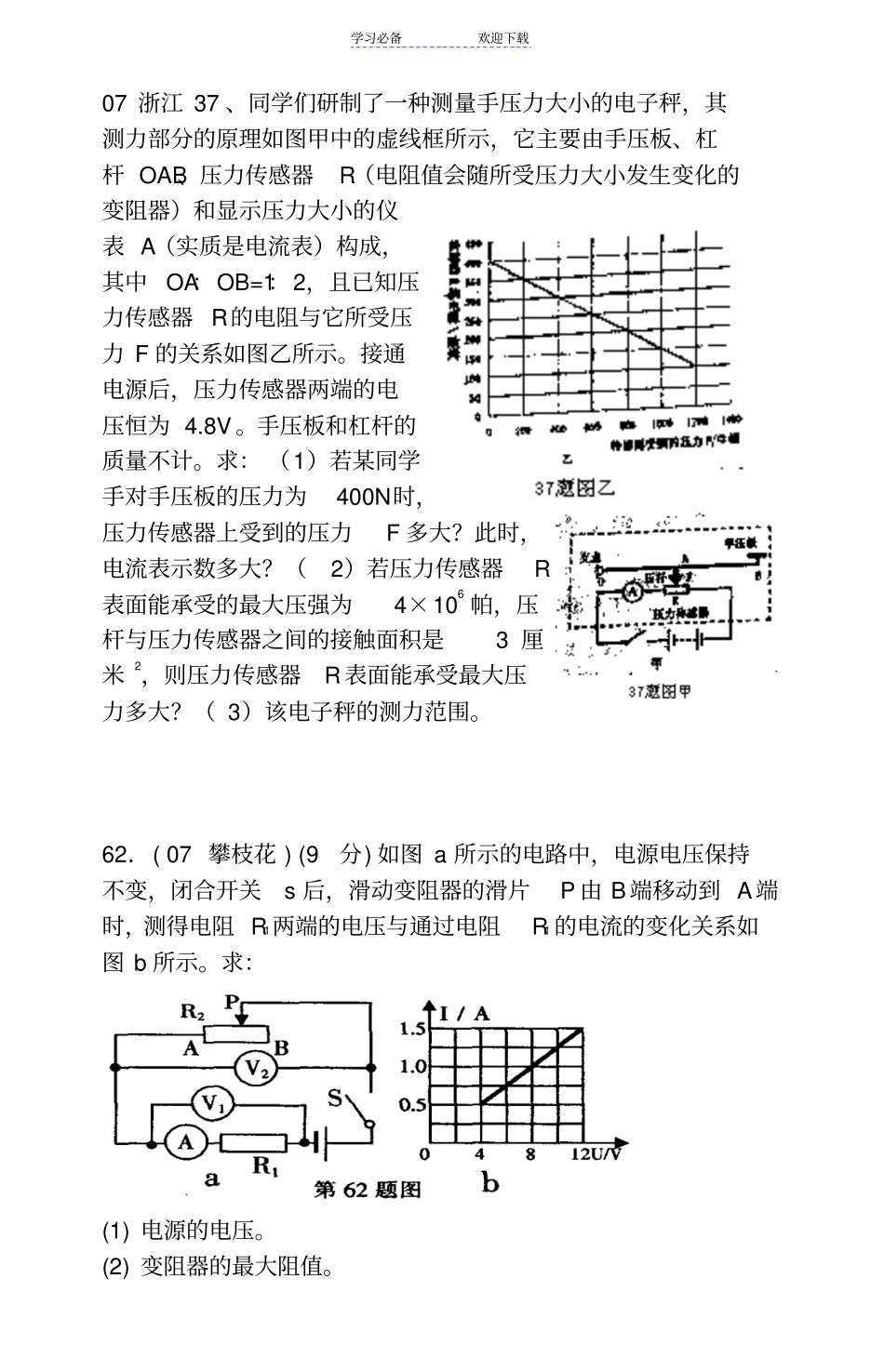

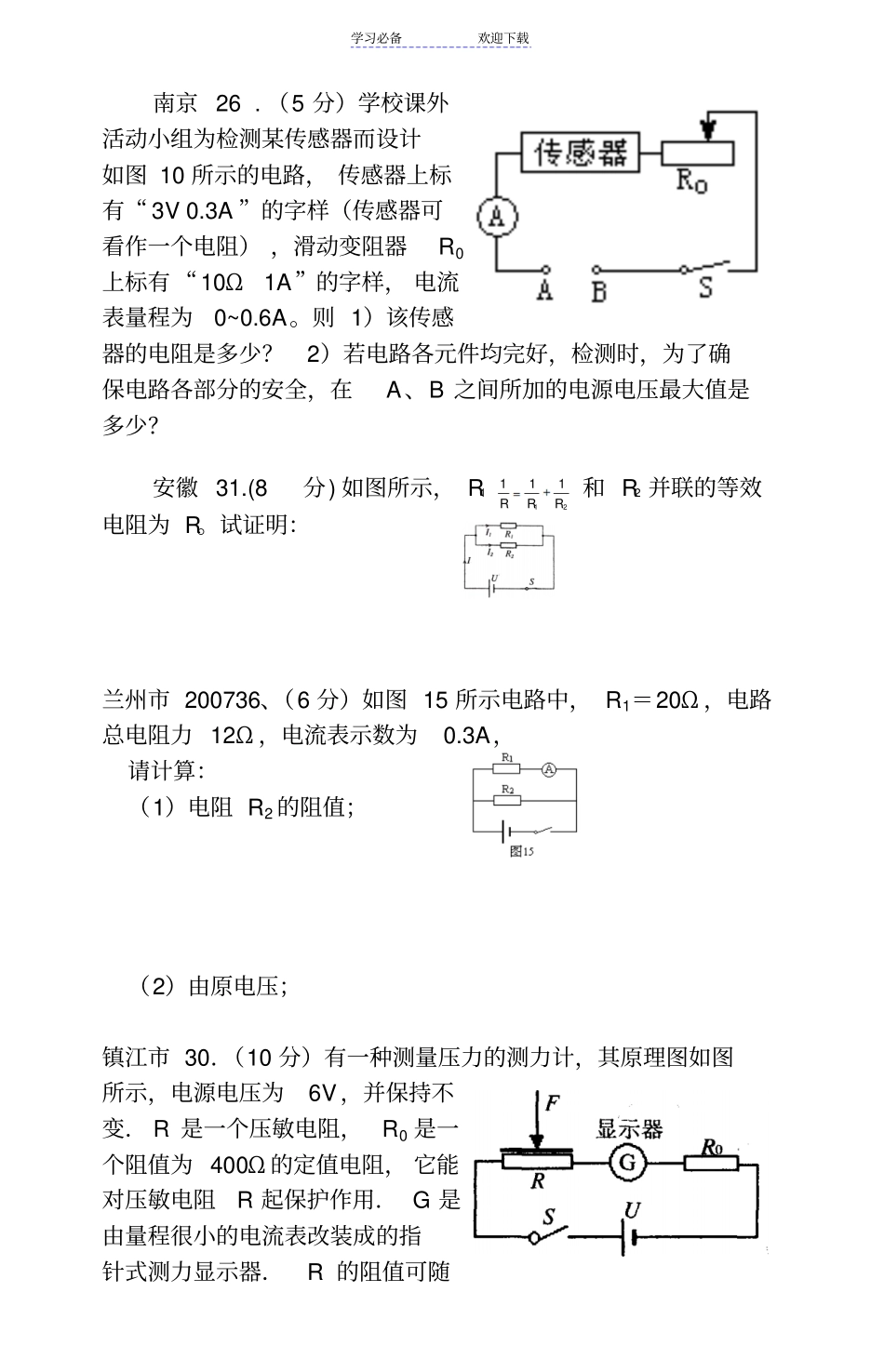

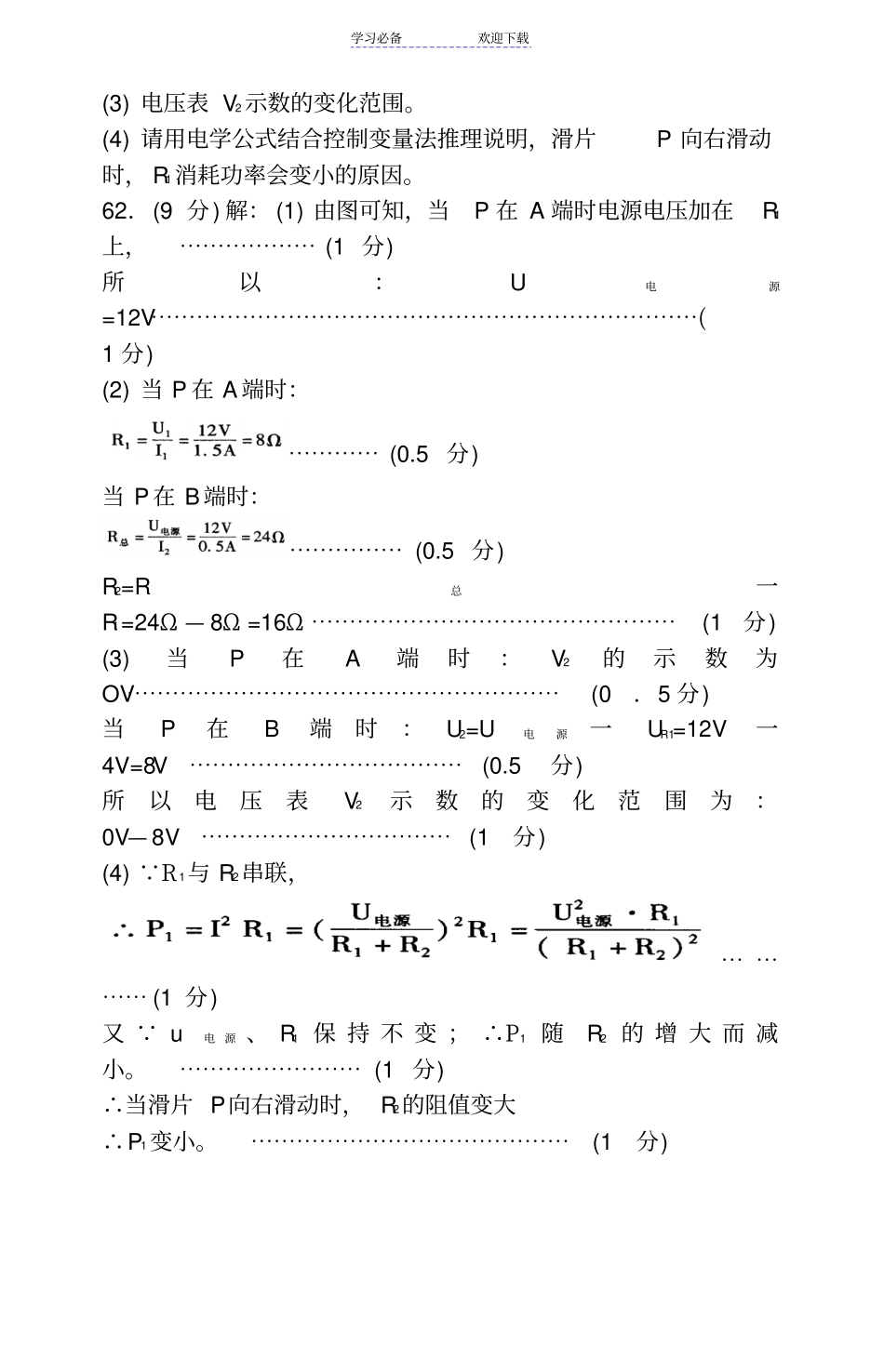

学习必备欢迎下载07浙江37、同学们研制了一种测量手压力大小的电子秤，其测力部分的原理如图甲中的虚线框所示，它主要由手压板、杠杆OAB、压力传感器R（电阻值会随所受压力大小发生变化的变阻器）和显示压力大小的仪表A（实质是电流表）构成，其中OA：OB=1：2，且已知压力传感器R的电阻与它所受压力F的关系如图乙所示。接通电源后，压力传感器两端的电压恒为4.8V。手压板和杠杆的质量不计。求：（1）若某同学手对手压板的压力为400N时，压力传感器上受到的压力F多大？此时，电流表示数多大？（2）若压力传感器R表面能承受的最大压强为4×106帕，压杆与压力传感器之间的接触面积是3厘米2，则压力传感器R表面能承受最大压力多大？（3）该电子秤的测力范围。62．(07攀枝花)(9分)如图a所示的电路中，电源电压保持不变，闭合开关s后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图b所示。求：(1)电源的电压。(2)变阻器的最大阻值。学习必备欢迎下载(3)电压表V2示数的变化范围。(4)请用电学公式结合控制变量法推理说明，滑片P向右滑动时，R1消耗功率会变小的原因。62．(9分)解：(1)由图可知，当P在A端时电源电压加在R1上，⋯⋯⋯⋯⋯⋯(1分)所以：U电源=12V⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(1分)(2)当P在A端时：⋯⋯⋯⋯(0.5分)当P在B端时：⋯⋯⋯⋯⋯(0.5分)R2=R总一Rl=24Ω—8Ω=16Ω⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(1分)(3)当P在A端时：V2的示数为OV⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(0．5分)当P在B端时：U2=U电源一UR1=12V一4V=8V⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(0.5分)所以电压表V2示数的变化范围为：0V—8V⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(1分)(4) R1与R2串联，⋯⋯⋯⋯(1分)又 u电源、R1保持不变；∴P1随R2的增大而减小。⋯⋯⋯⋯⋯⋯⋯⋯(1分)∴当滑片P向右滑动时，R2的阻值变大∴P1变小。⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(1分)学习必备欢迎下载南京26.（5分）学校课外活动小组为检测某传感器而设计如图10所示的电路，传感器上标有“3V0.3A”的字样（传感器可看作一个电阻），滑动变阻器R0上标有“10Ω1A”的字样，电流表量程为0~0.6A。则1）该传感器的电阻是多少？2）若电路各元件均完好，检测时，为了确保电路各部分的安全，在A、B之间所加的电源电压最大值是多少？安徽31.(8分)如图所示，R1和R2并联的等效电阻为R。试证明：兰州市200736、（6分）如图15所示电路中，R1＝20Ω，电路总电阻力12Ω，电流表示数为0.3A，请计算：（1）电阻R2的阻值；（2）由原电压；镇江市30．（10分）有一种测量压力的测力计，其原理图如图所示，电源电压为6V，并保持不变．R是一个压敏电阻，R0是一个阻值为400Ω的定值电阻，它能对压敏电阻R起保护作用．G是由量程很小的电流表改装成的指针式测力显示器．R的阻值可随21111RRR学习必备欢迎下载压力F的大小变化而改变，其关系如下表所示且保持不变．压力F／N050100150200250300⋯⋯电阻R／Ω300280260240220200180⋯⋯（1）根据表中数据在坐标系中画出压敏电阻R的阻值随压力F的大小变化的图象．（2）利用表中的数据或R的阻值随压力F的大小变化的图象，归纳出R的阻值随压力F的大小变化的关系式．（3）若电阻R0的耐压值（即能承受的最大电压）为5V，则该测力计的最大测量值为多少牛顿？（4）通过推导压力F的大小与电流I的关系式，说明该测力显示器的刻度是否均匀．欢迎下载学习必备欢迎下载35．（7分）在我们的日常生活中，有一种测量人体重的电子秤，其测量部分的原理如图12中的虚线框所示，它主要由压力传感器R（电阻值会随所受压力的大小而发生变化的可变电阻），显示体重大小的仪表A（实质上是电流表）组成。压力传感器表面能承受的最大压强为l×107Pa，且已知压力传感器R的电阻值与所受压力的关系如下表所示。设踏板和压杆的质量忽略不计，接通电源后，压力传感器两端的电压恒为4．8V，取g=10N／kg。请通过计算回答：压力F／N025050075010001250150017502000⋯⋯电阻R／Ω3002702402101801501209060⋯⋯（1）当压力为0时电流表的示数是多少A？（2）如果某人站在该秤踏板上，电流表的示数...
