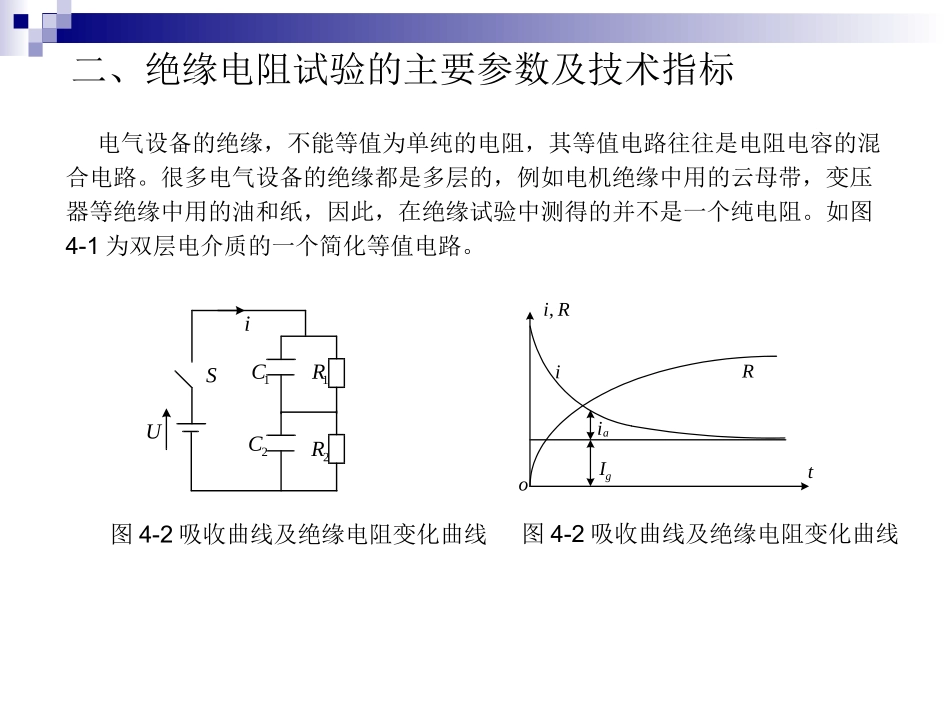

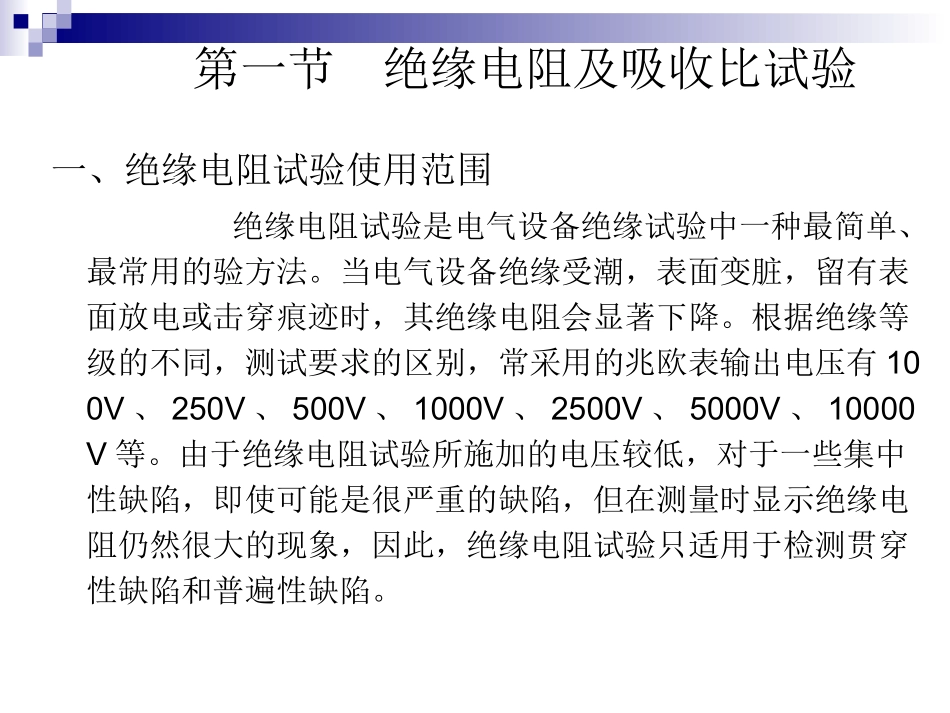

电气设备的绝缘试验电气设备的绝缘试验第一节绝缘电阻及吸收比试验一、绝缘电阻试验使用范围绝缘电阻试验是电气设备绝缘试验中一种最简单、最常用的验方法。当电气设备绝缘受潮，表面变脏，留有表面放电或击穿痕迹时，其绝缘电阻会显著下降。根据绝缘等级的不同，测试要求的区别，常采用的兆欧表输出电压有100V、250V、500V、1000V、2500V、5000V、10000V等。由于绝缘电阻试验所施加的电压较低，对于一些集中性缺陷，即使可能是很严重的缺陷，但在测量时显示绝缘电阻仍然很大的现象，因此，绝缘电阻试验只适用于检测贯穿性缺陷和普遍性缺陷。二、绝缘电阻试验的主要参数及技术指标电气设备的绝缘，不能等值为单纯的电阻，其等值电路往往是电阻电容的混合电路。很多电气设备的绝缘都是多层的，例如电机绝缘中用的云母带，变压器等绝缘中用的油和纸，因此，在绝缘试验中测得的并不是一个纯电阻。如图4-1为双层电介质的一个简化等值电路。1R2R1C2CUiSRi,tgIaiiRo图4-2吸收曲线及绝缘电阻变化曲线图4-2吸收曲线及绝缘电阻变化曲线当合上开关K将直流电压U加到绝缘上后，等值电路中电流i的变化如图4-2中曲线所示，开始电流很大，以后逐渐减小，最后趋近于一个常数Ig；这个过程的快慢，与绝缘试品的电容量有关，电容量越大，持续的时间越长，甚至达数分钟或更长时间。图4-2中曲线i和稳态电流Ig之间的面积为绝缘在充电过程中从电源“吸收”的电荷Qa。这种逐渐“吸收”电荷的现象就叫做“吸收现象”。从图4-2曲线可以看出，在绝缘电阻试验中，所测绝缘电阻是随测量时间变化而变化的，只有当t＝∞时，其测量值为R=R∞，但在绝缘电阻试验中，特别是电容量较大时，很难测量R∞的值，因此，在实际试验中，规程规定，只需测量60s时的绝缘电阻值，即R60S的值，当电容量特别大时，吸收现象特别明显，如大型发电机，可以采用10min时的绝缘电阻值。对于不均匀的绝缘试品，如果绝缘状况良好，则吸收现象明显，如果绝缘受潮严重或内部有集中性的导电通道，这一现象更为明显。工程上用“吸收比”来反映这一特性，吸收比一般用K表示，其定义为：K＝R60s/R15s（4－1）式中R60s为t=60s测得绝缘电阻值，R15s为t=15s时测得的绝缘电阻值。对于电容量较大的绝缘试品，K可采用下式表示：K＝R10min/R1min（4－2）式中R10min为t=10min时测得的绝缘电阻值，R1min为t=1min时测得的绝缘电阻值，K在工程上称为极化指数。当绝缘状况良好时，K值较大，其值远大于1，当绝缘受潮时，K值将变小，一般认为如K<1.3时，就可判断绝缘可能受潮。从上面的分析可知，对电容量较小的绝缘试品，可以只测量其绝缘电阻，对于电容量较大的绝缘试品，不仅要测量其绝缘电阻，还要测量其吸收比。三、试验设备工程上进行绝缘电阻试验所采用的设备为兆欧表，兆欧表有三个接线端子：线路端子（L），接地端子（E），屏蔽（或保护）端子（G），被试品接在L和E之间，G用以消除绝缘试品表面泄漏电流的影响，其试验原理接线如图4－3所示。在绝缘试验中，如不接屏蔽端子，测得的绝缘电阻是表面电阻和体积电阻的并联值，因为这时沿绝缘表面的泄漏电流同样流过兆欧表的测量回路。如果在表面上缠上几匝裸铜线，并接到端子G上，则绝缘表面泄漏电流不流过兆欧表的测量回路，这时测得的结果便是消除了表面泄漏电流影响的真实的体积电阻。M123ELG1－电缆金属铠装；2－电缆绝缘；3－导电芯图4－3绝缘电阻试验原理接线示意图兆欧表种类较多，根据测量对象的不同，采用的测量电压不同，如前所述。根据电压产生的方式不同，分为手摇式兆欧表和电子式兆欧表，其原理图如图4－4和4－5所示。0+R2R1EGLSN电池供电直流高压逆变电路测量保护电路电流测量电压测量试品EGL图4－4手摇式兆欧表原理接线图图4－5电子式兆欧表原理接线图手摇式兆欧表采用了流比计的测量机构，仪表的读数与手摇式发电机的端电压或转速绝对值的关系不大，一般只要使得手柄的转速达到额定转速（通常为120r/min）的80%以上就行，重要的是必须保持转速的恒定。需要注意的是，当试品电容较大时，测量后须先将兆欧表从测量回路中断开，然后才能停止转动发电机，以免试品电容电流反充损坏仪器...
