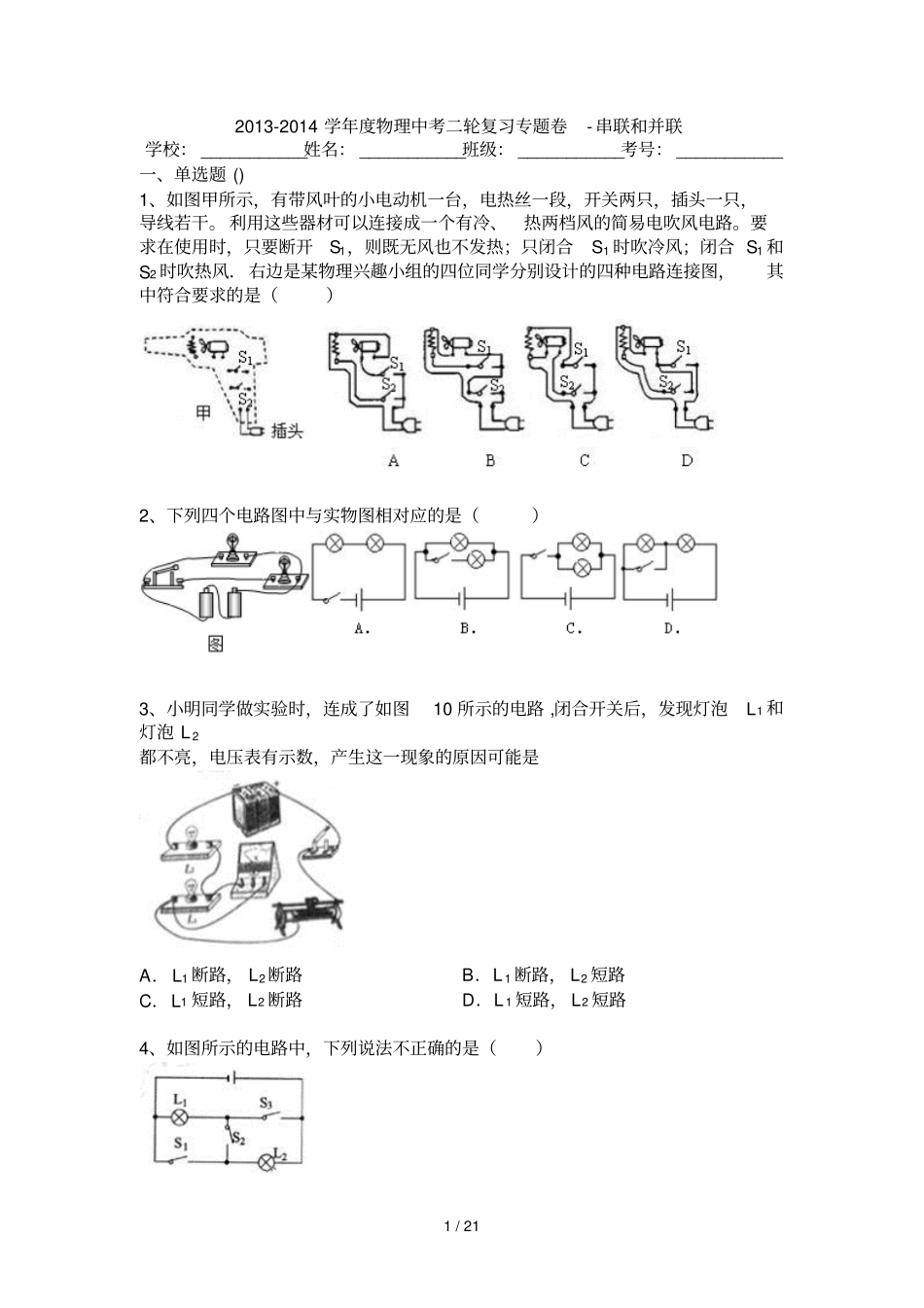

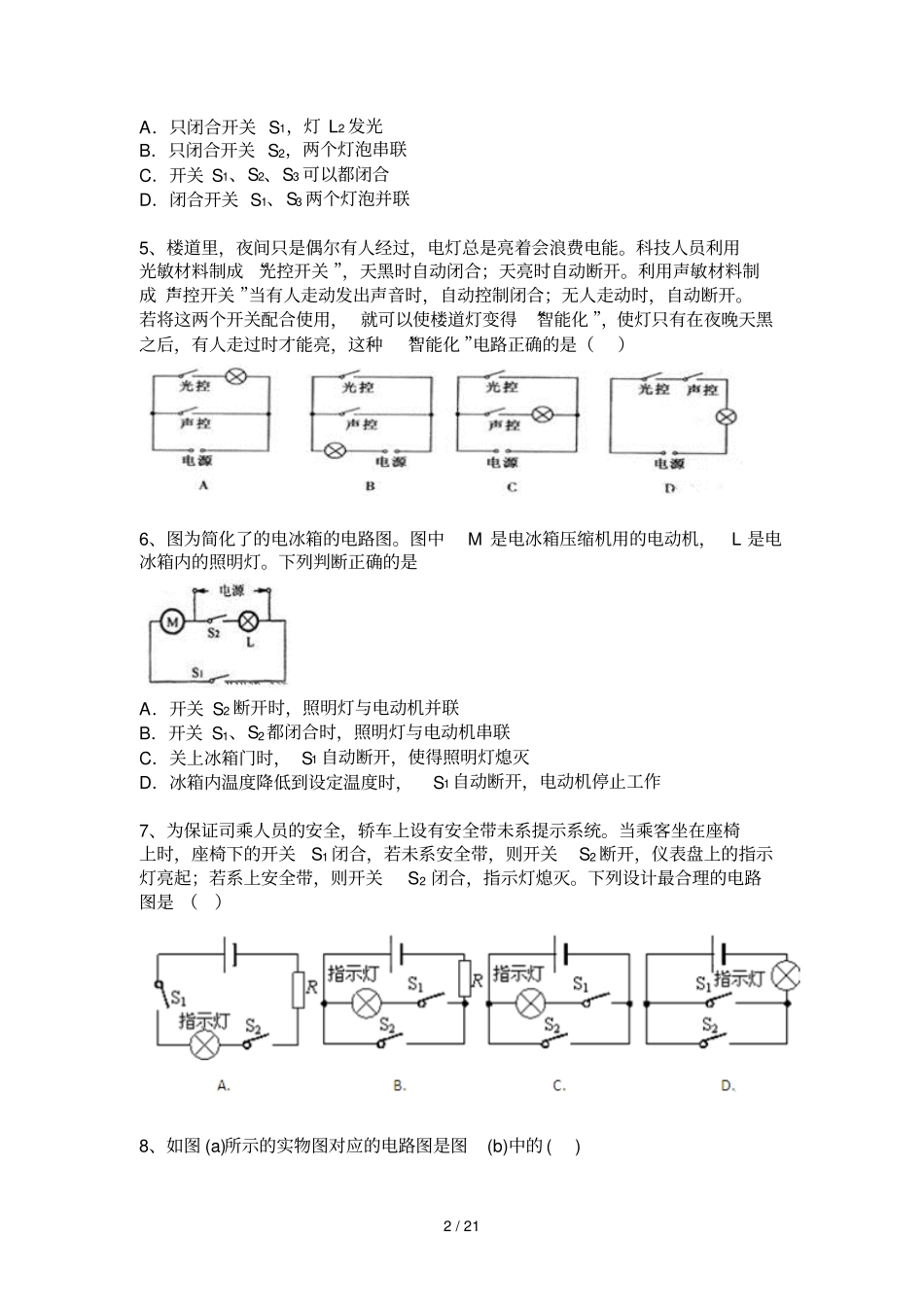

1/212013-2014学年度物理中考二轮复习专题卷-串联和并联学校：___________姓名：___________班级：___________考号：___________一、单选题()1、如图甲所示，有带风叶的小电动机一台，电热丝一段，开关两只，插头一只，导线若干。利用这些器材可以连接成一个有冷、热两档风的简易电吹风电路。要求在使用时，只要断开S1，则既无风也不发热；只闭合S1时吹冷风；闭合S1和S2时吹热风．右边是某物理兴趣小组的四位同学分别设计的四种电路连接图，其中符合要求的是（）2、下列四个电路图中与实物图相对应的是（）3、小明同学做实验时，连成了如图10所示的电路,闭合开关后，发现灯泡L1和灯泡L2都不亮，电压表有示数，产生这一现象的原因可能是A．L1断路，L2断路B．L1断路，L2短路C．L1短路，L2断路D．L1短路，L2短路4、如图所示的电路中，下列说法不正确的是（）2/21A．只闭合开关S1，灯L2发光B．只闭合开关S2，两个灯泡串联C．开关S1、S2、S3可以都闭合D．闭合开关S1、S3两个灯泡并联5、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科技人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”当有人走动发出声音时，自动控制闭合；无人走动时，自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，使灯只有在夜晚天黑之后，有人走过时才能亮，这种“智能化”电路正确的是（）6、图为简化了的电冰箱的电路图。图中M是电冰箱压缩机用的电动机，L是电冰箱内的照明灯。下列判断正确的是A．开关S2断开时，照明灯与电动机并联B．开关S1、S2都闭合时，照明灯与电动机串联C．关上冰箱门时，S1自动断开，使得照明灯熄灭D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作7、为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。下列设计最合理的电路图是（）8、如图(a)所示的实物图对应的电路图是图(b)中的()3/219、在如图所示的电路中，闭合开关后，电压表的示数将（）A．不变B．增大C．减小D．无法确定10、在电路中有两盏电灯和一个开关，当断开开关时，下列判断正确的是（）A．若两灯都不亮，说明两灯是串联的B．若两灯都不亮，说明两灯是并联的C．若只有一盏灯亮，说明两灯是串联的D．若只有一盏灯亮，说明两灯是并联的11、如图所示，选择合适的电表符号填入电路空缺处，要求：当开关S闭合后，灯泡L1和L2正常发光，则（）A．甲为电流表，乙为电压表，丙为电流表B．甲为电流表，乙为电压表，丙为电压表C．甲为电压表，乙为电压表，丙为电流表D．甲为电压表，乙为电流表，丙为电流表12、下列说法正确的是（）A．负电荷定向移动的方向与电流方向一致B．电阻箱不能准确读出连入电路的电阻值C．铜线中的电流是靠自由电子定向移动形成的D．电源是把电能转化为其他形式能量的装置13、楼道里的声光控开关工作原理是：“光控开关（天黑时自动闭合，天亮时自4/21动断开）；“声控开关”（有声音时自动闭合，一分钟后，若再无声音就自动断开）。小明利用这两种开关设计了一个“聪明”的电路：白天灯不亮；晚上有人走动发出声音时，灯自动亮起来，一分钟后，若再无声音就自动断开请判断小明设计的电路图是图中的（）14、如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是()15、如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时，上面的灯L1和下面的灯L2均已发光。则当闭合开关时，下列说法正确的是（）A．L1熄灭，L2熄灭B．L1发光，L2熄灭C．L1发光，L2发光D．L1熄灭，L2发光16、若两灯两端电压相等，则下列说法正确的是()A．一定是串联B．一定是并联C．可以是串联也可以是并联D．以上说法都不对17、如下图所示，表示两灯串联的正确电路是()5/2118、在如图所示的电路中如果闭合一个开关表示满足一个条件，指示灯亮表示导致的结果，则下列关于该电路能实现的逻辑功能的描述错误的是（）A．甲电路；既要.......又要B．乙电路...
