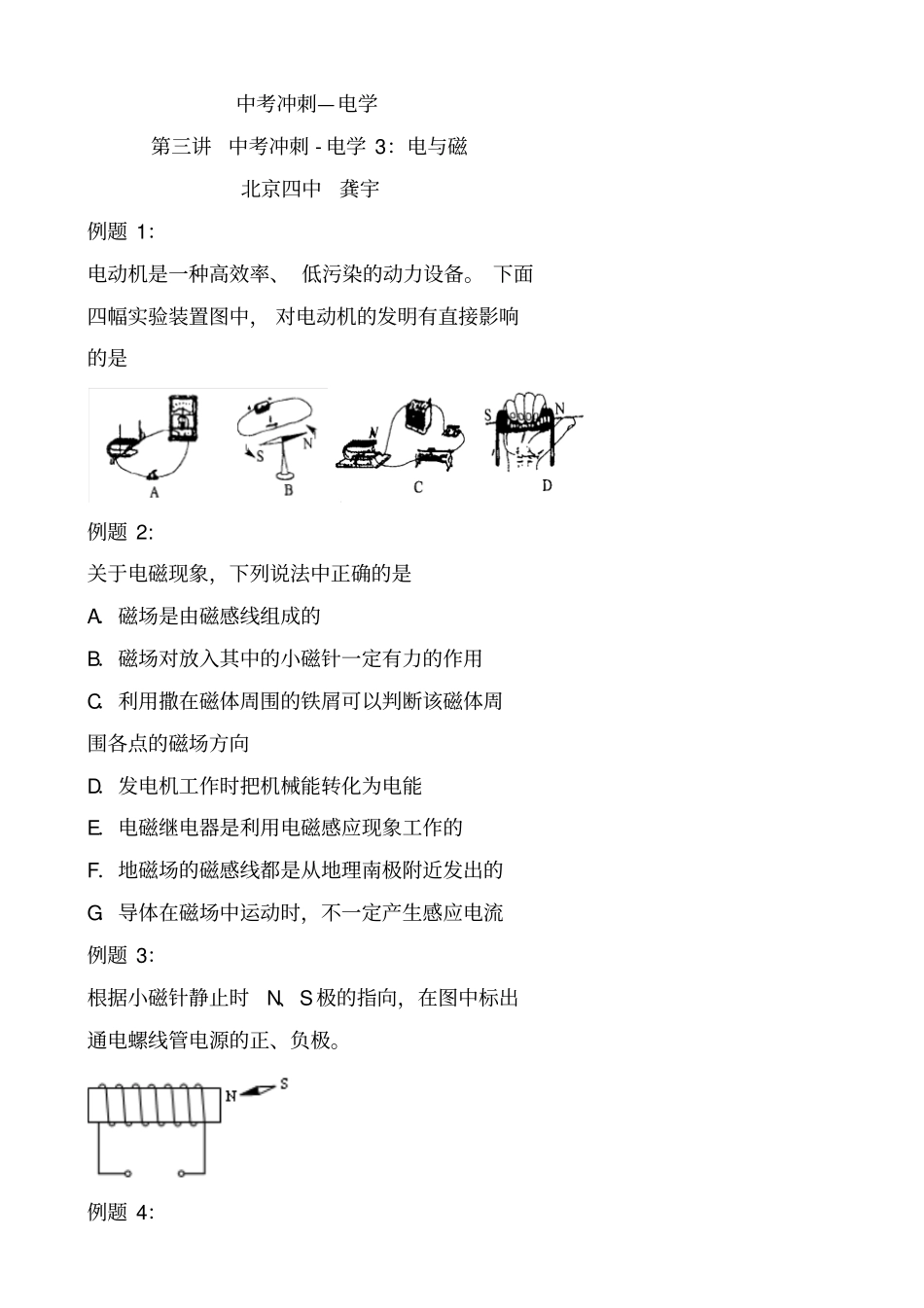

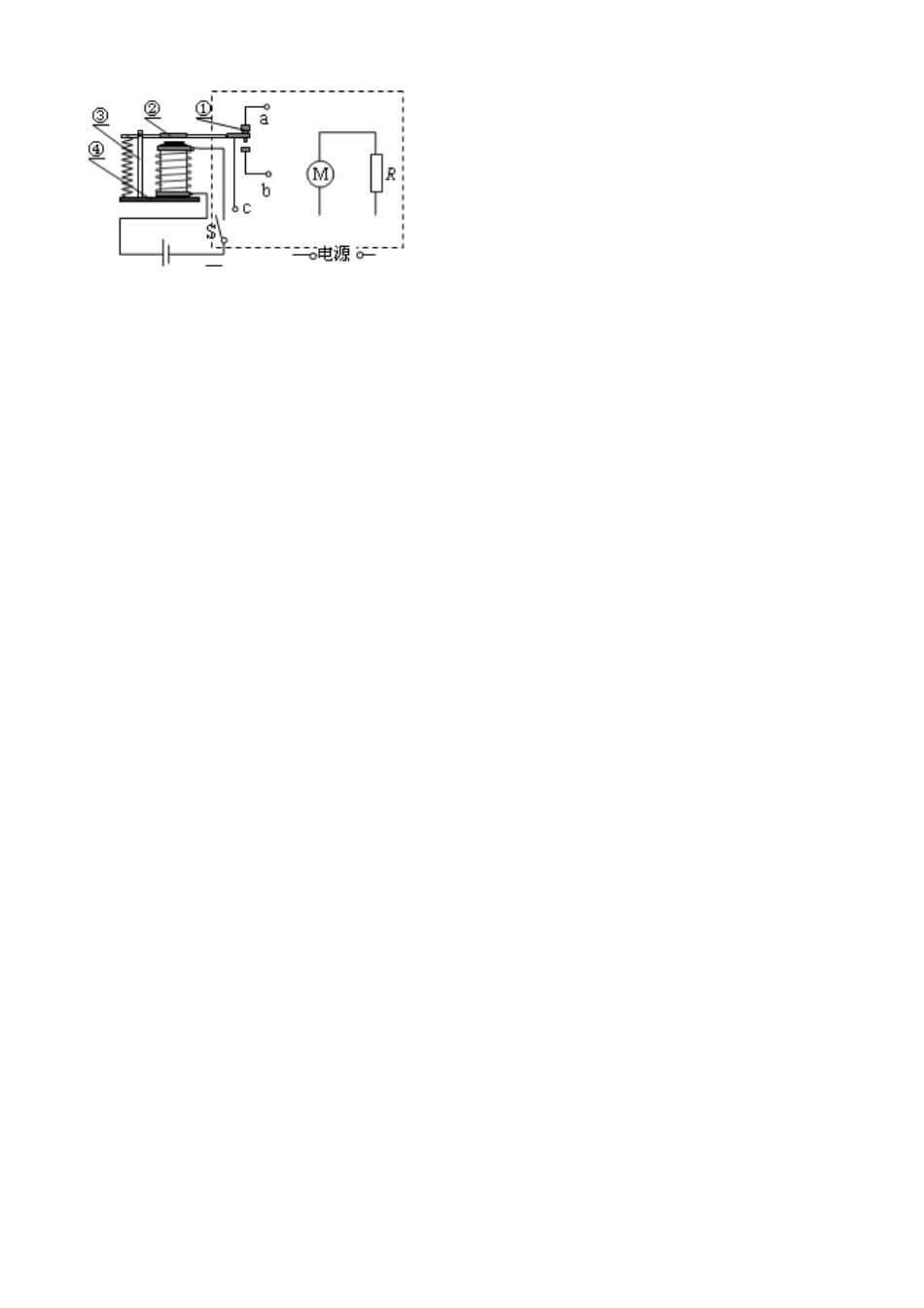

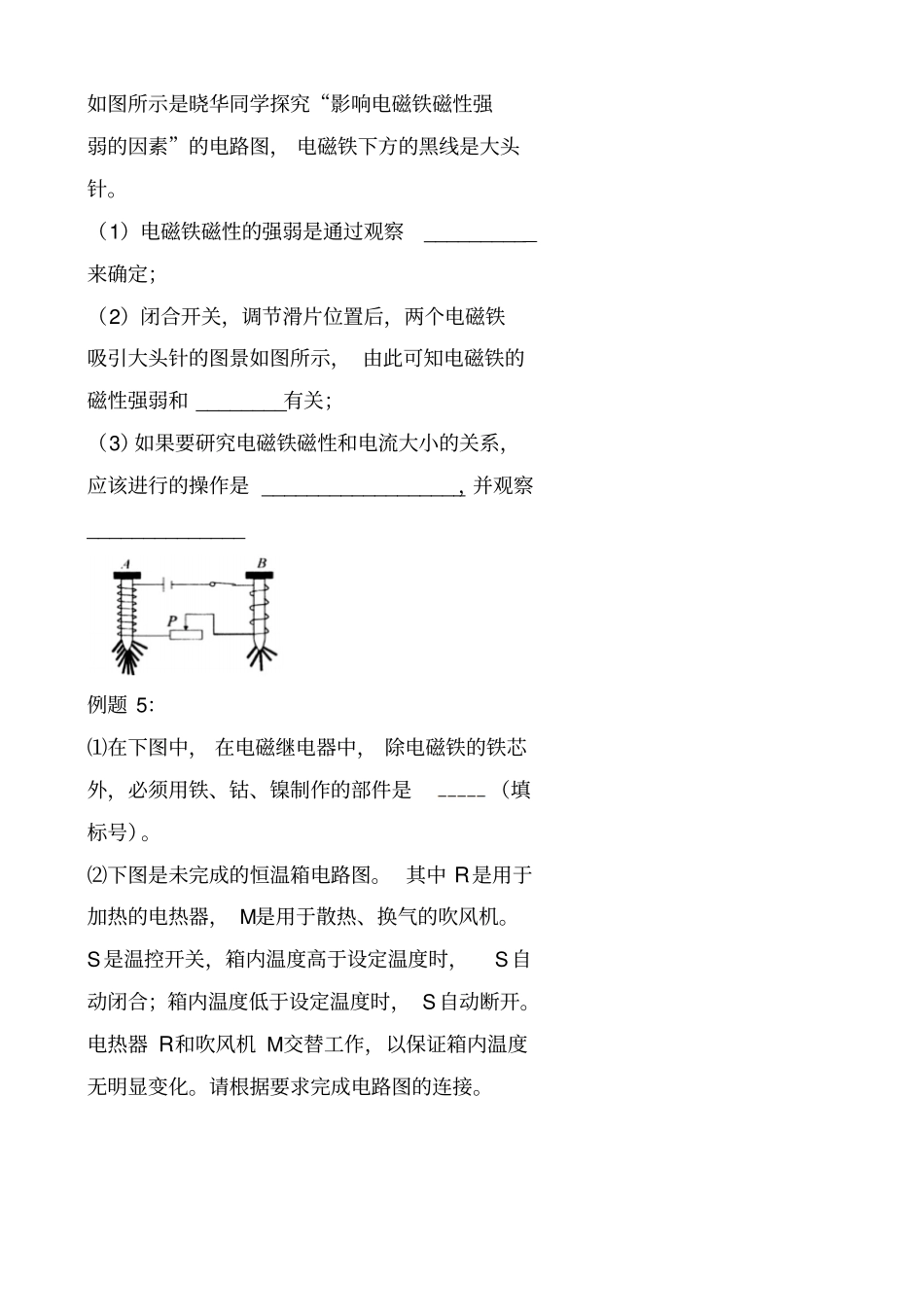

中考冲刺—电学第三讲中考冲刺-电学3：电与磁北京四中龚宇例题1：电动机是一种高效率、低污染的动力设备。下面四幅实验装置图中，对电动机的发明有直接影响的是例题2:关于电磁现象，下列说法中正确的是A．磁场是由磁感线组成的B．磁场对放入其中的小磁针一定有力的作用C．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向D．发电机工作时把机械能转化为电能E．电磁继电器是利用电磁感应现象工作的F．地磁场的磁感线都是从地理南极附近发出的G．导体在磁场中运动时，不一定产生感应电流例题3：根据小磁针静止时N、S极的指向，在图中标出通电螺线管电源的正、负极。例题4：如图所示是晓华同学探究“影响电磁铁磁性强弱的因素”的电路图，电磁铁下方的黑线是大头针。（1）电磁铁磁性的强弱是通过观察_________来确定；（2）闭合开关，调节滑片位置后，两个电磁铁吸引大头针的图景如图所示，由此可知电磁铁的磁性强弱和________有关；（3）如果要研究电磁铁磁性和电流大小的关系，应该进行的操作是__________________，并观察______________例题5：⑴在下图中，在电磁继电器中，除电磁铁的铁芯外，必须用铁、钴、镍制作的部件是（填标号）。⑵下图是未完成的恒温箱电路图。其中R是用于加热的电热器，M是用于散热、换气的吹风机。S是温控开关，箱内温度高于设定温度时，S自动闭合；箱内温度低于设定温度时，S自动断开。电热器R和吹风机M交替工作，以保证箱内温度无明显变化。请根据要求完成电路图的连接。
