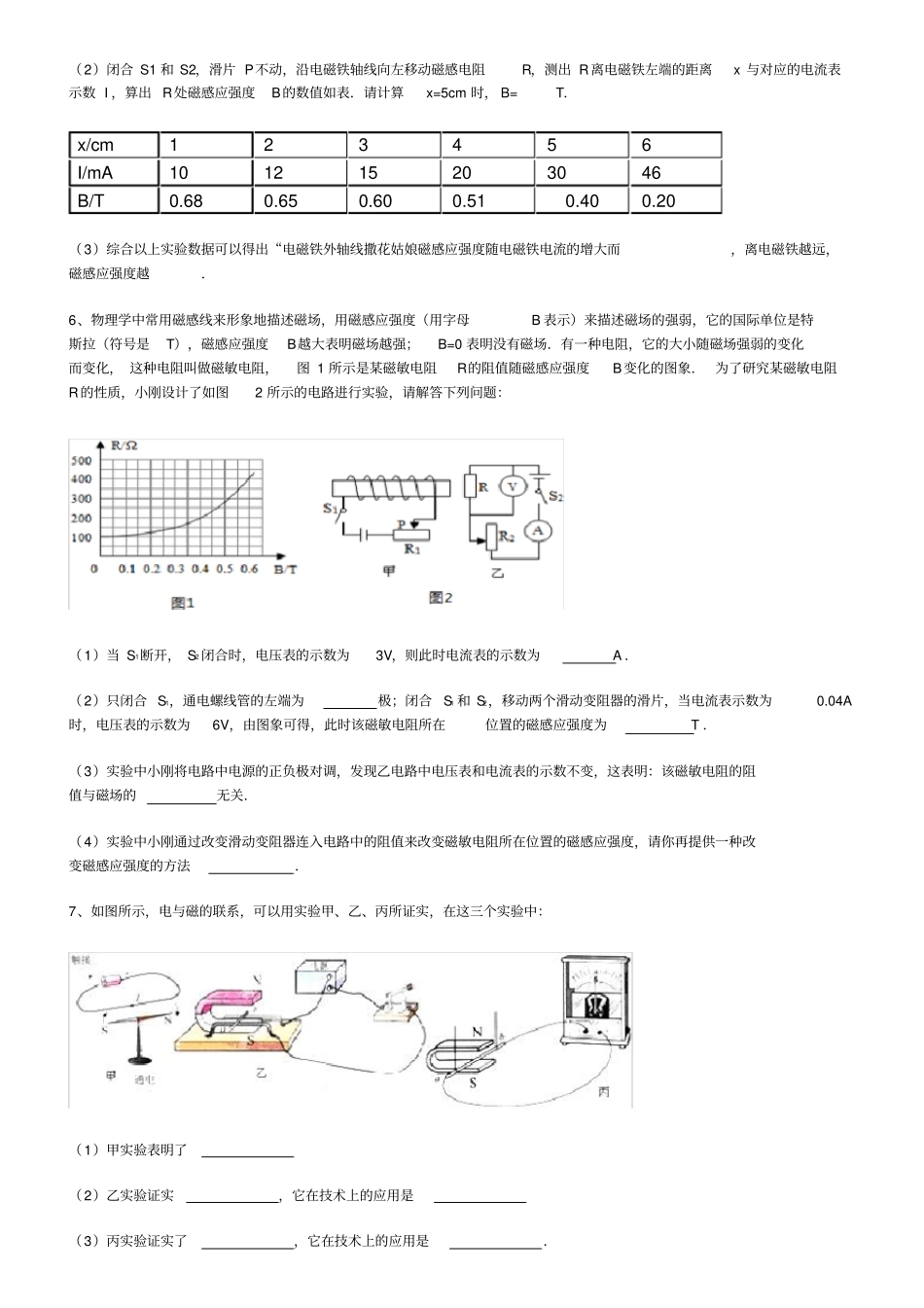

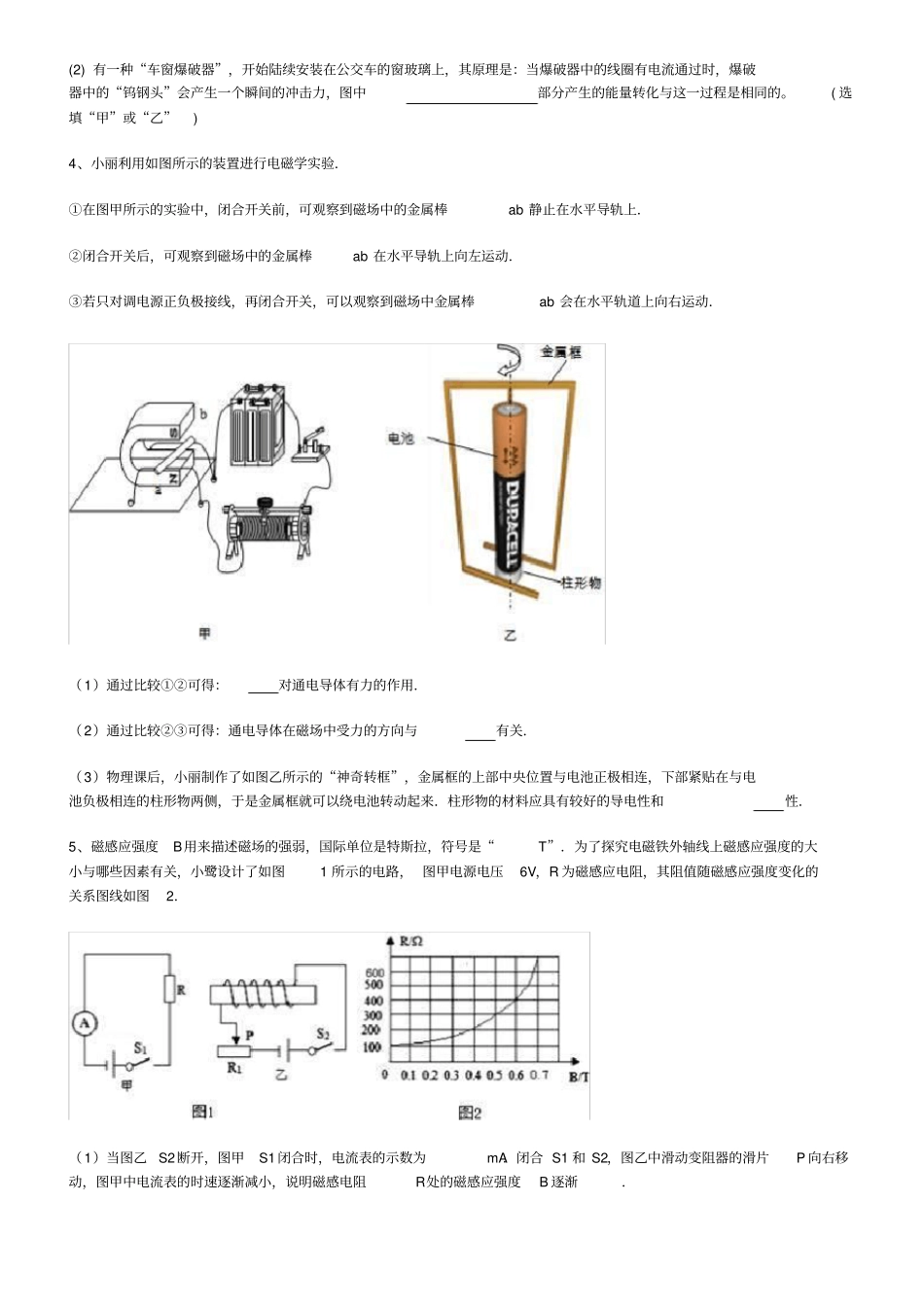

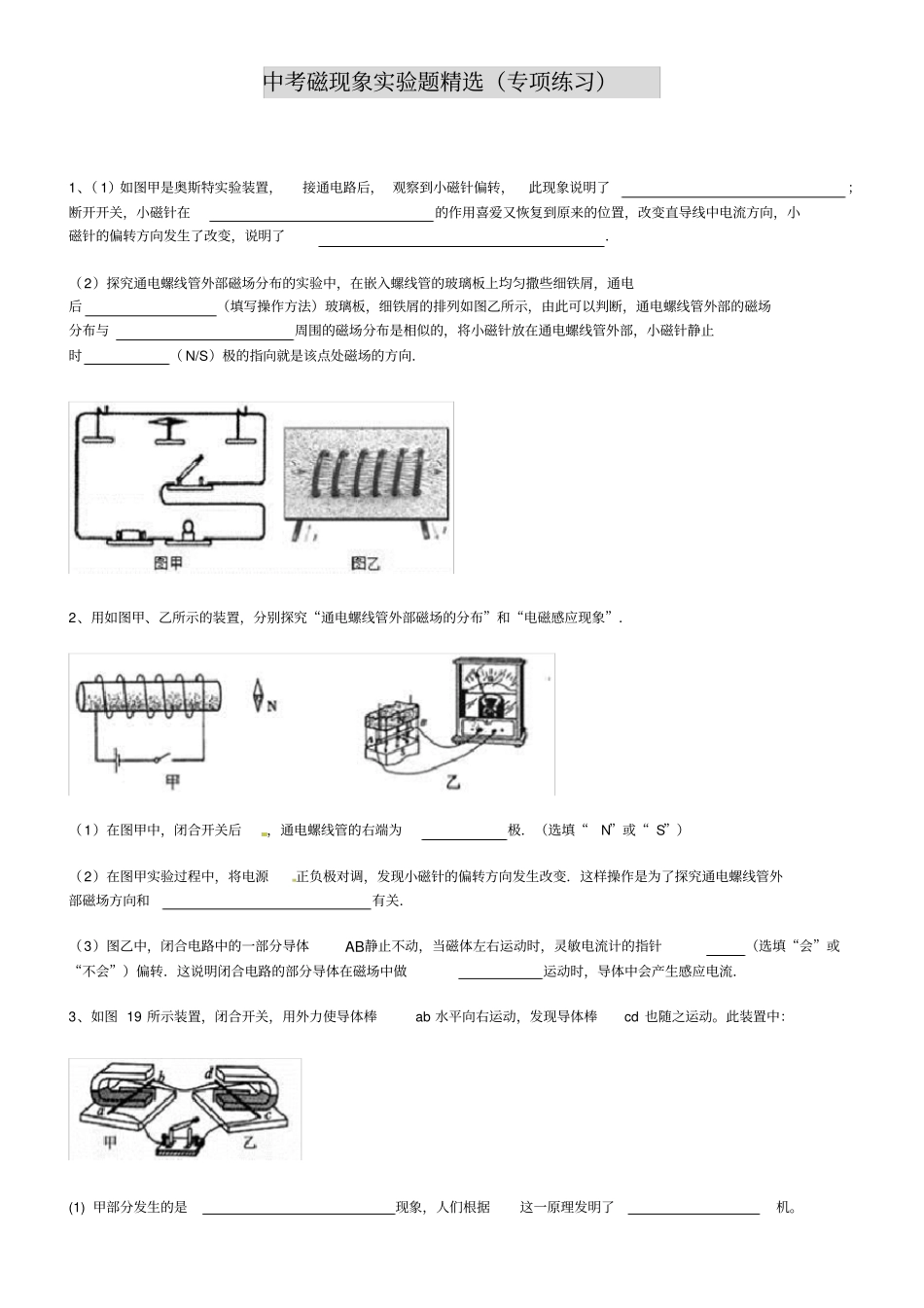

中考磁现象实验题精选（专项练习）1、（1）如图甲是奥斯特实验装置，接通电路后，观察到小磁针偏转，此现象说明了；断开开关，小磁针在的作用喜爱又恢复到原来的位置，改变直导线中电流方向，小磁针的偏转方向发生了改变，说明了．（2）探究通电螺线管外部磁场分布的实验中，在嵌入螺线管的玻璃板上均匀撒些细铁屑，通电后（填写操作方法）玻璃板，细铁屑的排列如图乙所示，由此可以判断，通电螺线管外部的磁场分布与周围的磁场分布是相似的，将小磁针放在通电螺线管外部，小磁针静止时（N/S）极的指向就是该点处磁场的方向．2、用如图甲、乙所示的装置，分别探究“通电螺线管外部磁场的分布”和“电磁感应现象”．（1）在图甲中，闭合开关后，通电螺线管的右端为极．（选填“N”或“S”）（2）在图甲实验过程中，将电源正负极对调，发现小磁针的偏转方向发生改变．这样操作是为了探究通电螺线管外部磁场方向和有关．（3）图乙中，闭合电路中的一部分导体AB静止不动，当磁体左右运动时，灵敏电流计的指针（选填“会”或“不会”）偏转．这说明闭合电路的部分导体在磁场中做运动时，导体中会产生感应电流．3、如图19所示装置，闭合开关，用外力使导体棒ab水平向右运动，发现导体棒cd也随之运动。此装置中：(1)甲部分发生的是现象，人们根据这一原理发明了机。(2)有一种“车窗爆破器”，开始陆续安装在公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力，图中部分产生的能量转化与这一过程是相同的。(选填“甲”或“乙”)4、小丽利用如图所示的装置进行电磁学实验．①在图甲所示的实验中，闭合开关前，可观察到磁场中的金属棒ab静止在水平导轨上．②闭合开关后，可观察到磁场中的金属棒ab在水平导轨上向左运动．③若只对调电源正负极接线，再闭合开关，可以观察到磁场中金属棒ab会在水平轨道上向右运动．（1）通过比较①②可得：对通电导体有力的作用．（2）通过比较②③可得：通电导体在磁场中受力的方向与有关．（3）物理课后，小丽制作了如图乙所示的“神奇转框”，金属框的上部中央位置与电池正极相连，下部紧贴在与电池负极相连的柱形物两侧，于是金属框就可以绕电池转动起来．柱形物的材料应具有较好的导电性和性．5、磁感应强度B用来描述磁场的强弱，国际单位是特斯拉，符号是“T”．为了探究电磁铁外轴线上磁感应强度的大小与哪些因素有关，小鹭设计了如图1所示的电路，图甲电源电压6V，R为磁感应电阻，其阻值随磁感应强度变化的关系图线如图2．（1）当图乙S2断开，图甲S1闭合时，电流表的示数为mA．闭合S1和S2，图乙中滑动变阻器的滑片P向右移动，图甲中电流表的时速逐渐减小，说明磁感电阻R处的磁感应强度B逐渐．（2）闭合S1和S2，滑片P不动，沿电磁铁轴线向左移动磁感电阻R，测出R离电磁铁左端的距离x与对应的电流表示数I，算出R处磁感应强度B的数值如表．请计算x=5cm时，B=T．x/cm123456I/mA101215203046B/T0.680.650.600.510.400.20（3）综合以上实验数据可以得出“电磁铁外轴线撒花姑娘磁感应强度随电磁铁电流的增大而，离电磁铁越远，磁感应强度越．6、物理学中常用磁感线来形象地描述磁场，用磁感应强度（用字母B表示）来描述磁场的强弱，它的国际单位是特斯拉（符号是T），磁感应强度B越大表明磁场越强；B=0表明没有磁场．有一种电阻，它的大小随磁场强弱的变化而变化，这种电阻叫做磁敏电阻，图1所示是某磁敏电阻R的阻值随磁感应强度B变化的图象．为了研究某磁敏电阻R的性质，小刚设计了如图2所示的电路进行实验，请解答下列问题：（1）当S1断开，S2闭合时，电压表的示数为3V，则此时电流表的示数为A．（2）只闭合S1，通电螺线管的左端为极；闭合S1和S2，移动两个滑动变阻器的滑片，当电流表示数为0.04A时，电压表的示数为6V，由图象可得，此时该磁敏电阻所在位置的磁感应强度为T．（3）实验中小刚将电路中电源的正负极对调，发现乙电路中电压表和电流表的示数不变，这表明：该磁敏电阻的阻值与磁场的无关．（4）实验中小刚通过改变滑动变阻器连入电路中的阻值来改变磁敏电阻所在位置的磁感应强度，请你再提...
