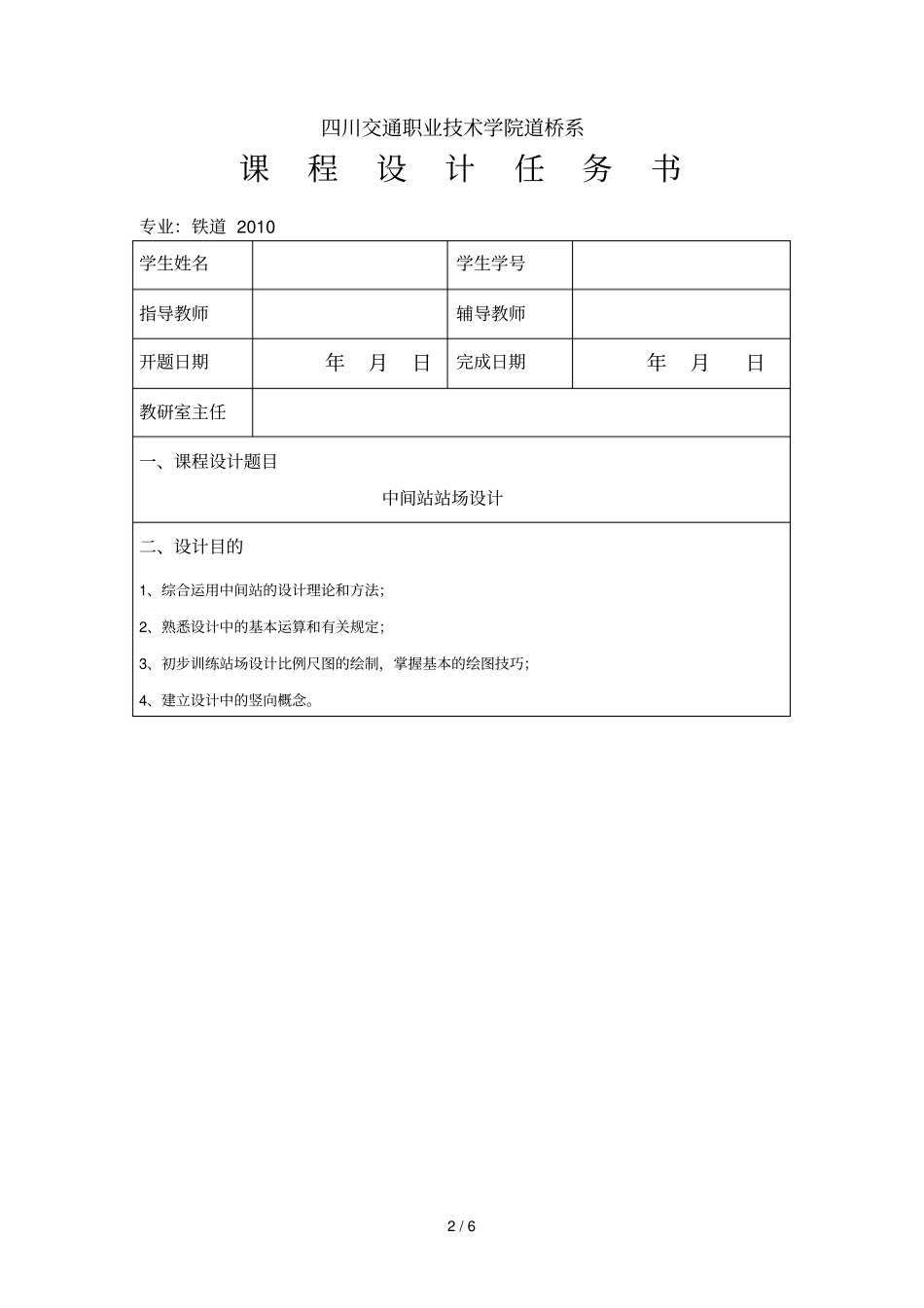

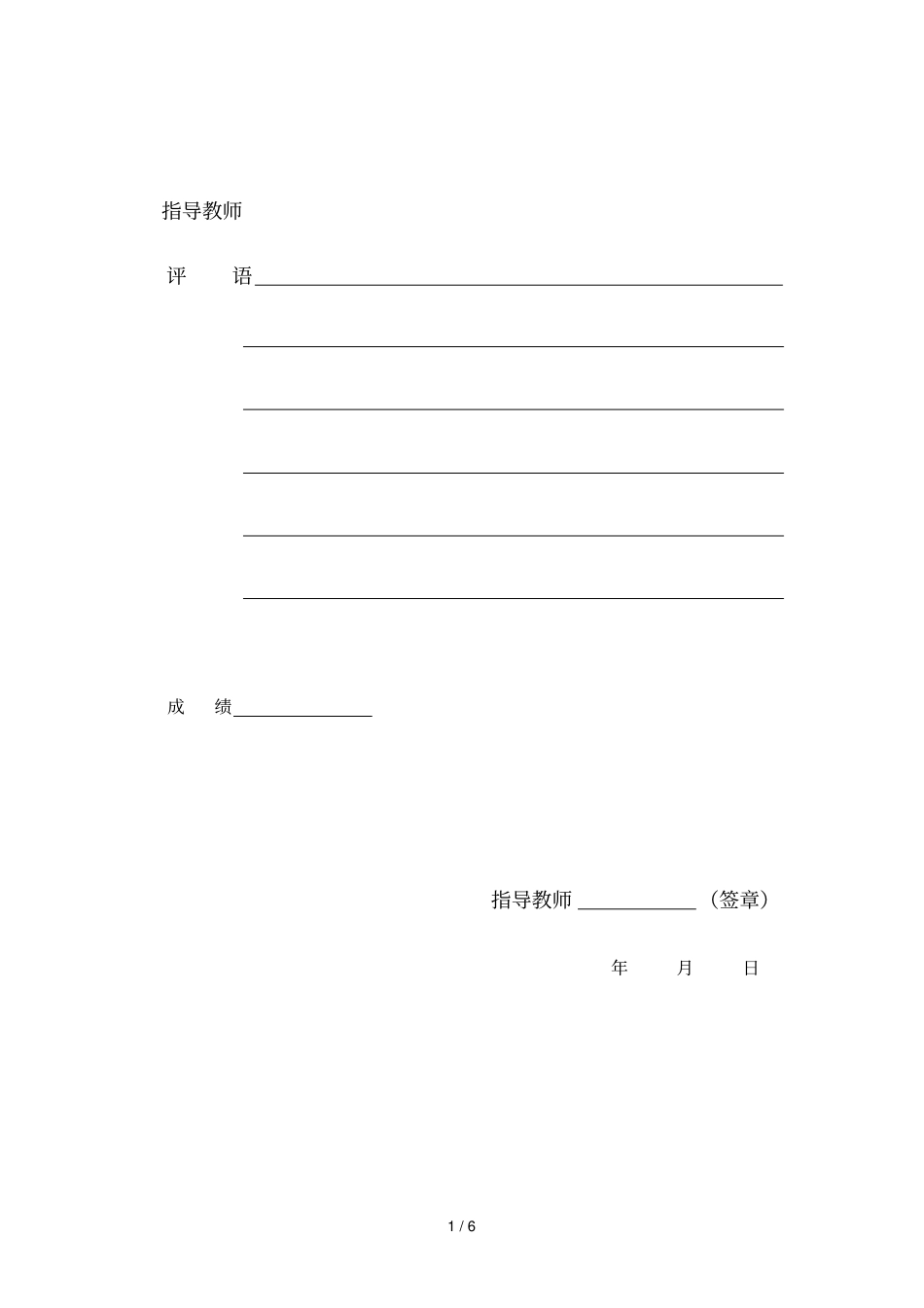

题目：中间站站场设计专业：年级：姓名：四川交通职业技术学院1/6指导教师评语成绩指导教师（签章）年月日2/6四川交通职业技术学院道桥系课程设计任务书专业：铁道2010学生姓名学生学号指导教师辅导教师开题日期年月日完成日期年月日教研室主任一、课程设计题目中间站站场设计二、设计目的1、综合运用中间站的设计理论和方法；2、熟悉设计中的基本运算和有关规定；3、初步训练站场设计比例尺图的绘制，掌握基本的绘图技巧；4、建立设计中的竖向概念。3/6三、原始资料某新建单线Ⅱ级干线，在红梅镇设中间站，预留站坪的平、纵断面资料如下图所示。1、限制坡度6‰；2、内燃牵引，东风型机车；3、到发线有效长750m；4、轨道为次重型，正线及站线皆用50kg/m钢轨；5、运输要求：每天直通货物列车15对，摘挂列车1对，零摘列车1对，旅客列车2对；本站货物装卸量较小，且以下行方向为主；6、正线用高柱色灯信号机（基本宽度380mm），站线用矮形一机构色灯信号机，并有轨道电路；7、本站除正线外，尚需一条到发线通行超限货物列车；8、货物线满足一次可装卸5辆车；9、正线外轨超高h为150mm，站线无外轨超高。4/6四、方法步骤及进度安排1、布置站型及确定各项主要设备（0.5周）（1）确定站型；（2）确定客运设备；（3）确定到发线数量及布置位置；（4）确定货运设备；（5）确定牵出线数量及位置；（6）绘制车站平面布置示意图；（7）确定道岔辙叉号数。2、平面计算（1.5周）（1）确定设计线间距；（2）曲线要素计算；（3）货场平面计算；（4）确定车站信号机、警冲标位置；（5）坐标计算；（6）有效长计算；（7）确定进站道岔中心里程与进站信号机位置。3、铺轨长度及道岔数量计算（0.5周）（1）确定铺轨长度（2）确定道岔数量4、绘制红梅站车站布置详图（0.5周）5/6五、设计内容及要求：1、根据中间站设计理论与方法准确确定各项设备位置2、曲线线间距要进行适当加宽并考虑缓和曲线的设置3、考虑钢轨绝缘、信号机、警冲标的相互位置确定4、根据示意图进行详细坐标计算5、画出1:1000的平面图，并在图上标注：（1）线路、道岔编号，股道有效长，到发线进路，通行超限货物的股道，辙叉号数；（2）信号机、警冲标、道岔中心、连接曲线角顶以及ZY、ZH、YZ、HZ点的坐标；（3）线间距，连接曲线要素，站台几何尺寸；（4）在线路终端连接的斜边上标明道岔中心至曲线切点的距离；（5）进站信号机、进站道岔、车站中心线里程。6、按照《铁路线路图例符号》中的规定作图六、参考文献1、张全良.铁路设计基础.四川交通职业技术学院.中国铁道出版社.2、刘其斌马桂贞.铁路站场及枢纽.北方交通大学.中国铁道出版社.3、郝瀛.铁路选线设计.西南交通大学.中国铁道出版社.4、姜希圣.铁路设计.天津铁路工程学校.西南交通大学出版社.七、交付文件1、设计说明书一本2、中间站平面布置详图一张
