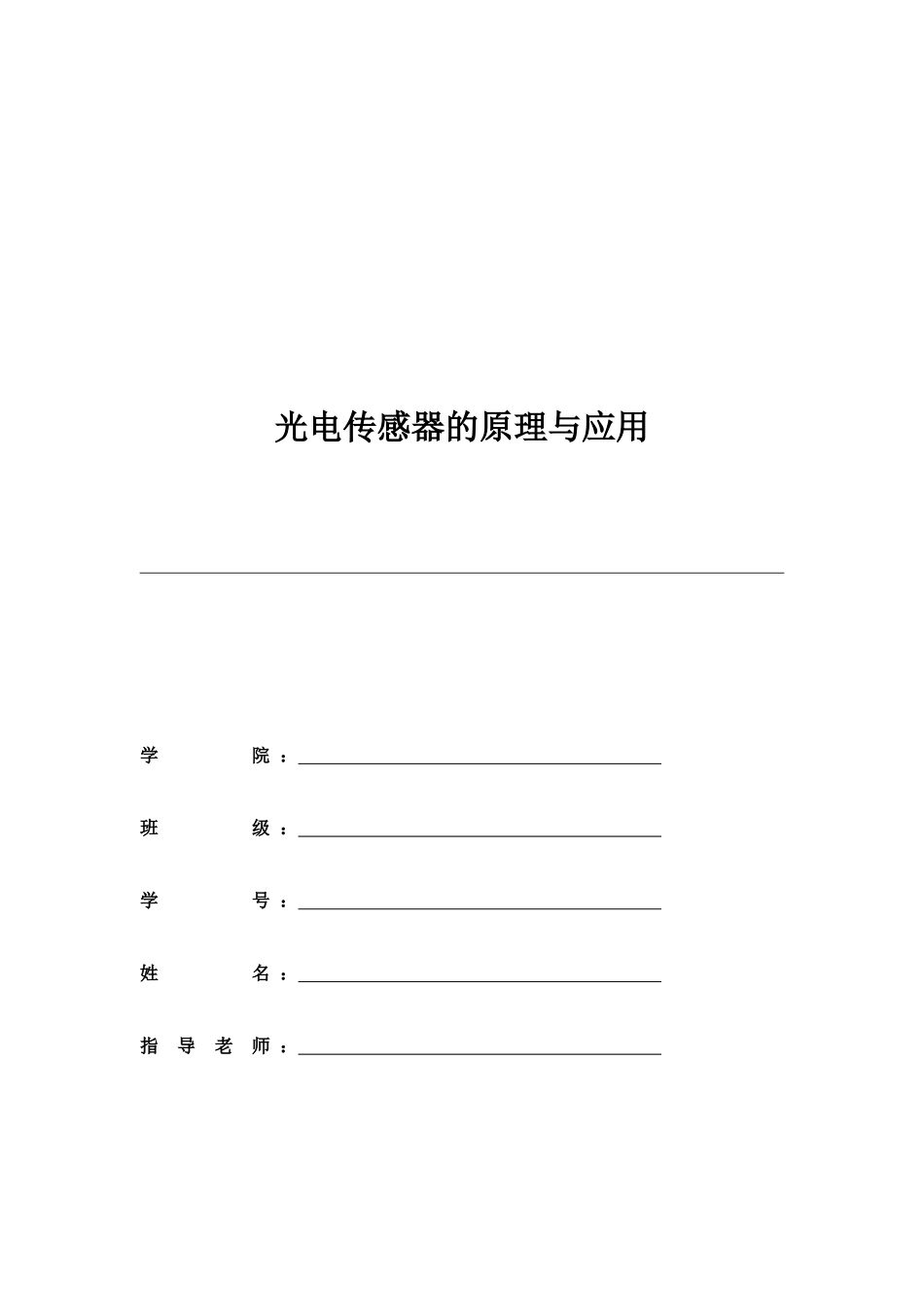

光电传感器的原理与应用学院：班级：学号：姓名：指导老师：电感式传感器的原理及应用摘要：将被测量变化转换成电感量变化的传感器，称为电感式传感器。电感它利用电磁感应原理将被测非电量(位移、压力、流量、振动等)转换为线圈自感系数L或互感系数M的变化，再由测量电路转换为电压或电流的变化量输出。其工作流程图如下所示：关键字：电感测微仪、原理、应用，发展正文：1.电感式传感器的原理、组成及特点电感式传感器由三大部分组成：振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。电感式传感器具有以下特点：（1）结构简单，传感器无活动电触点，因此工作可靠寿命长。（2）灵敏度和分辨力高，能测出0.01微米的位移变化。传感器的输出信号强，电压灵敏度一般每毫米的位移可达数百毫伏的输出。（3）线性度和重复性都比较好，在一定位移范围（几十微米至数毫米）内，传感器非线性误差可达0.05%-0.1%。同时，这种传感器能实现信息的远距离传输、记录、显示和控制，它在工业自动控制系统中广泛被采用。但不足的是，它有频率响应较低，不宜快速动态测控等缺点。2.电感式传感器的类别及其在实际生活中的应用常用电感式传感器有变间隙型、变面积型和螺管插铁型。在实际应用中，这三种传感器多制成差动式，以便提高线性度和减小电磁吸力所造成的附加误差。1、变间隙型电感传感器这种传感器的气隙δ随被测量的变化而改变,从而改变磁阻。原理图如下所示：输入量（温度、压力等）LC振荡电路测量电路输出（电压、电流的变化量）它的灵敏度和非线性都随气隙的增大而减小，因此常常要考虑两者兼顾。δ一般取在0.1～0.5毫米之间。2.变面积型电感传感器这种传感器的铁芯和衔铁之间的相对覆盖面积（即磁通截面）随被测量的变化而改变,从而改变磁阻。原理图如下所示：它的灵敏度为常数，线性度也很好。3.螺管插铁型电感传感器它由螺管线圈和与被测物体相连的柱型衔铁构成。其工作原理基于线圈磁力线泄漏路径上磁阻的变化。衔铁随被测物体移动时改变了线圈的电感量。这种传感器的量程大，灵敏度低，结构简单，便于制作。下面将具体介绍变间隙型电感传感器在生活中的应用实例-电感测微仪：电感测微仪是一种能够测量微小尺寸变化的精密测量仪器，它由主体和测头两部分组成，配上相应的测量装置（例如测量台架等），能够完成各种精密测量。例如，检查工件的厚度、内径、外径、椭圆度、平行度、直线度、径向跳动等，被广泛应用于精密机械制造业、晶体管和集成电路制造业以及国防、科研、计量部门的精密长度测量。目前，国内常用的电感测微仪有指针式和数字式两种，存在的问题较多，如高精度测量范围小，零位调节不方便、功能单一和通用性差等。它通过编制软件实现仪表的高精度、智能化、多功能化，经过反复的实验与使用，已证明其精度高、操作方便、性能稳定。其工作原理流程图如下所示：电路原理图如下所示：其工作原理介绍：通过被测物件的大小不同，从而改变气隙大小，引起电压或电流的变化，该变化信号进过整流、滤波之后，再通过放大器放大，最后通过显示仪器的显示来得知被测物件的尺寸大小。3.电感式传感器的发展输入量：气隙大小改变LC振荡电路放大电路输出显示如今传感器新技术的发展，主要有以下几个方面：一．发现并利用新现象利用物理现象、化学反应、生物效应作为传感器原理，所以研究发现新现象与新效应是传感器技术发展的重要工作，是研究开发新型传感器的基础。二．利用新材料传感器材料是传感器技术的重要基础，由于材料科学进步，人们可制造出各种新型传感器。三．微机械加工技术半导体技术中的加工方法有氧化、光刻、扩散、沉积、平面电子工艺，各向导性腐蚀及蒸镀，溅射薄膜等，这些都已引进到传感器制造4.总结本文从电感式传感器的原理及应用出发，对传感器的发展和应用进行了研究。电感式传感器具有高灵敏度、高分辨率、高精度、高稳定性、高重复性、长寿...
