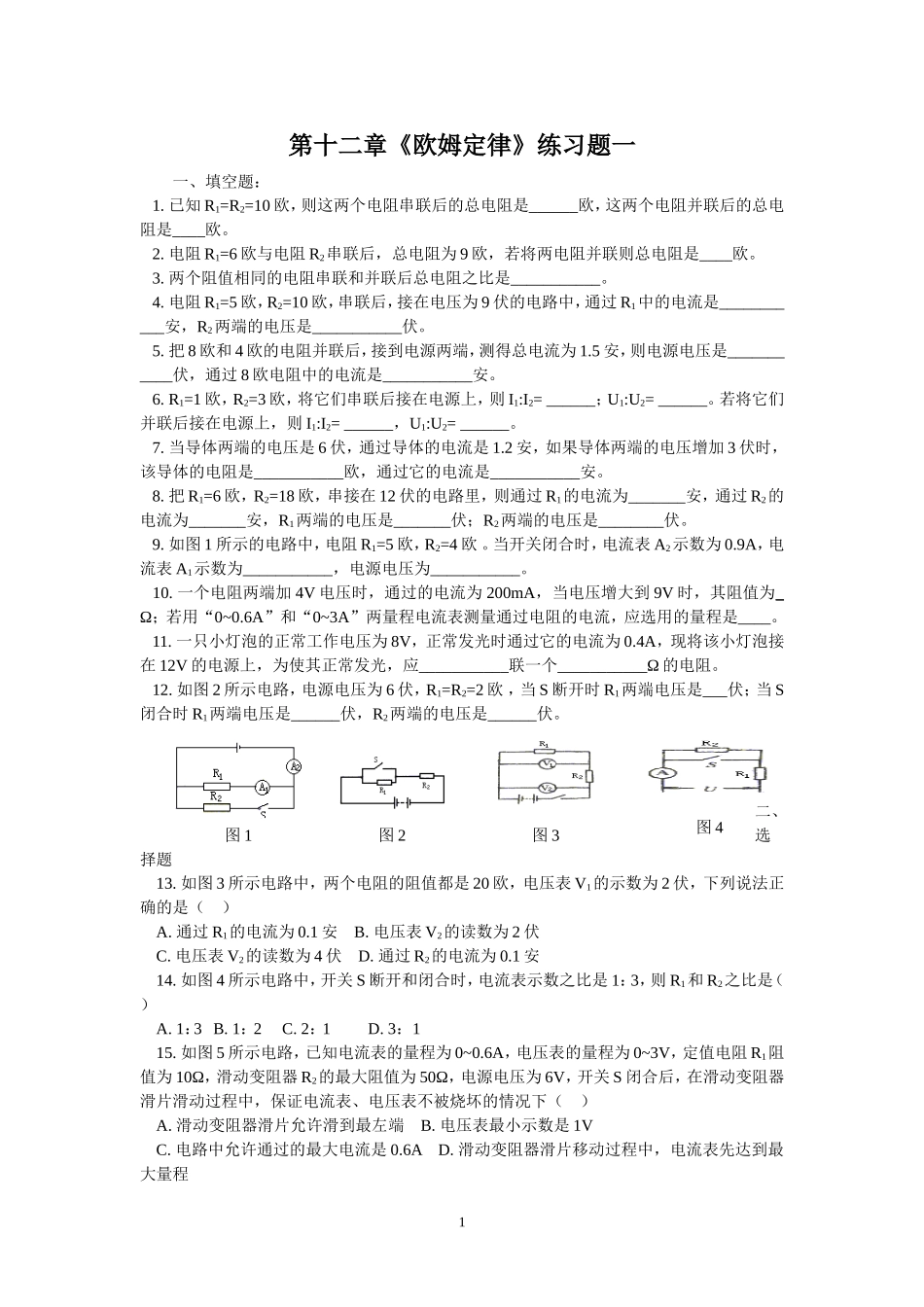

图1图2图3图4第十二章《欧姆定律》练习题一一、填空题：1.已知R1=R2=10欧，则这两个电阻串联后的总电阻是______欧，这两个电阻并联后的总电阻是____欧。2.电阻R1=6欧与电阻R2串联后，总电阻为9欧，若将两电阻并联则总电阻是____欧。3.两个阻值相同的电阻串联和并联后总电阻之比是___________。4.电阻R1=5欧，R2=10欧，串联后，接在电压为9伏的电路中，通过R1中的电流是___________安，R2两端的电压是___________伏。5.把8欧和4欧的电阻并联后，接到电源两端，测得总电流为1.5安，则电源电压是___________伏，通过8欧电阻中的电流是___________安。6.R1=1欧，R2=3欧，将它们串联后接在电源上，则I1:I2=______；U1:U2=______。若将它们并联后接在电源上，则I1:I2=______，U1:U2=______。7.当导体两端的电压是6伏，通过导体的电流是1.2安，如果导体两端的电压增加3伏时，该导体的电阻是___________欧，通过它的电流是___________安。8.把R1=6欧，R2=18欧，串接在12伏的电路里，则通过R1的电流为_______安，通过R2的电流为_______安，R1两端的电压是_______伏；R2两端的电压是________伏。9.如图1所示的电路中，电阻R1=5欧，R2=4欧。当开关闭合时，电流表A2示数为0.9A，电流表A1示数为___________，电源电压为___________。10.一个电阻两端加4V电压时，通过的电流为200mA，当电压增大到9V时，其阻值为_Ω；若用“0~0.6A”和“0~3A”两量程电流表测量通过电阻的电流，应选用的量程是____。11.一只小灯泡的正常工作电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应___________联一个___________Ω的电阻。12.如图2所示电路，电源电压为6伏，R1=R2=2欧，当S断开时R1两端电压是___伏；当S闭合时R1两端电压是______伏，R2两端的电压是______伏。二、选择题13.如图3所示电路中，两个电阻的阻值都是20欧，电压表V1的示数为2伏，下列说法正确的是（）A.通过R1的电流为0.1安B.电压表V2的读数为2伏C.电压表V2的读数为4伏D.通过R2的电流为0.1安14.如图4所示电路中，开关S断开和闭合时，电流表示数之比是1：3，则R1和R2之比是（）A.1：3B.1：2C.2：1D.3：115.如图5所示电路，已知电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻R1阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，电源电压为6V，开关S闭合后，在滑动变阻器滑片滑动过程中，保证电流表、电压表不被烧坏的情况下（）A.滑动变阻器滑片允许滑到最左端B.电压表最小示数是1VC.电路中允许通过的最大电流是0.6AD.滑动变阻器滑片移动过程中，电流表先达到最大量程1图5图6图7图8图9图10图1116.在如图6所示的电路中，电压U不变，开关K闭合后，下列说法中正确的是（）A.电流表的读数增大B.电流表的读数减小C.电压表的读数增大D.电压表的读数减小17.如图7所示的电路，R1的阻值是R2的1/2，电源电压保持不变，当开关S由断开变为闭合时，电流表的示数（）A.变为原来的2倍B.保持不变C.变为原来的2/3倍D.变为原来的3/2倍18.如图8所示，电源电压不变，开关S闭合后，电流表示数最大的是（）19.如图9所示，变阻器阻值变化范围是0～20欧，电阻R=5欧，当滑动片P从b到a时，电压表V示数变化为（）A.20伏～4伏B.20伏～8伏C.20伏～0伏D.4伏～20伏20.如图10所示电路，电源电压不变，当开关闭合，滑动变阻器的滑片P向右移动时，下列判断正确的是（）A.电压表示数变大B.电流表A1的示数变小C.灯泡变暗D.电流表A2的示数变小21.如图11所示，将开关S闭合后，可能会发生的现象是（）A.损坏电源B.灯L3被损坏C.三个灯都被损坏D.L3熄灭，L1、L2发光22.某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图12所示。已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，2图13图14其中R1的总电阻是200Ω，R2的总电阻5000Ω，开始时两变阻器都处于最大阻值。下面的几种方法中，能够既快又准确地使电流表指针指到要求位置的是（）A.先调节R1，使电流表指针指到要求位置附近，再调节R2B.先调节R2，使电流表指针指到要求位置附近，再调节R1C.同时调节R1和R2，使电流表指针指到要求位置D....
