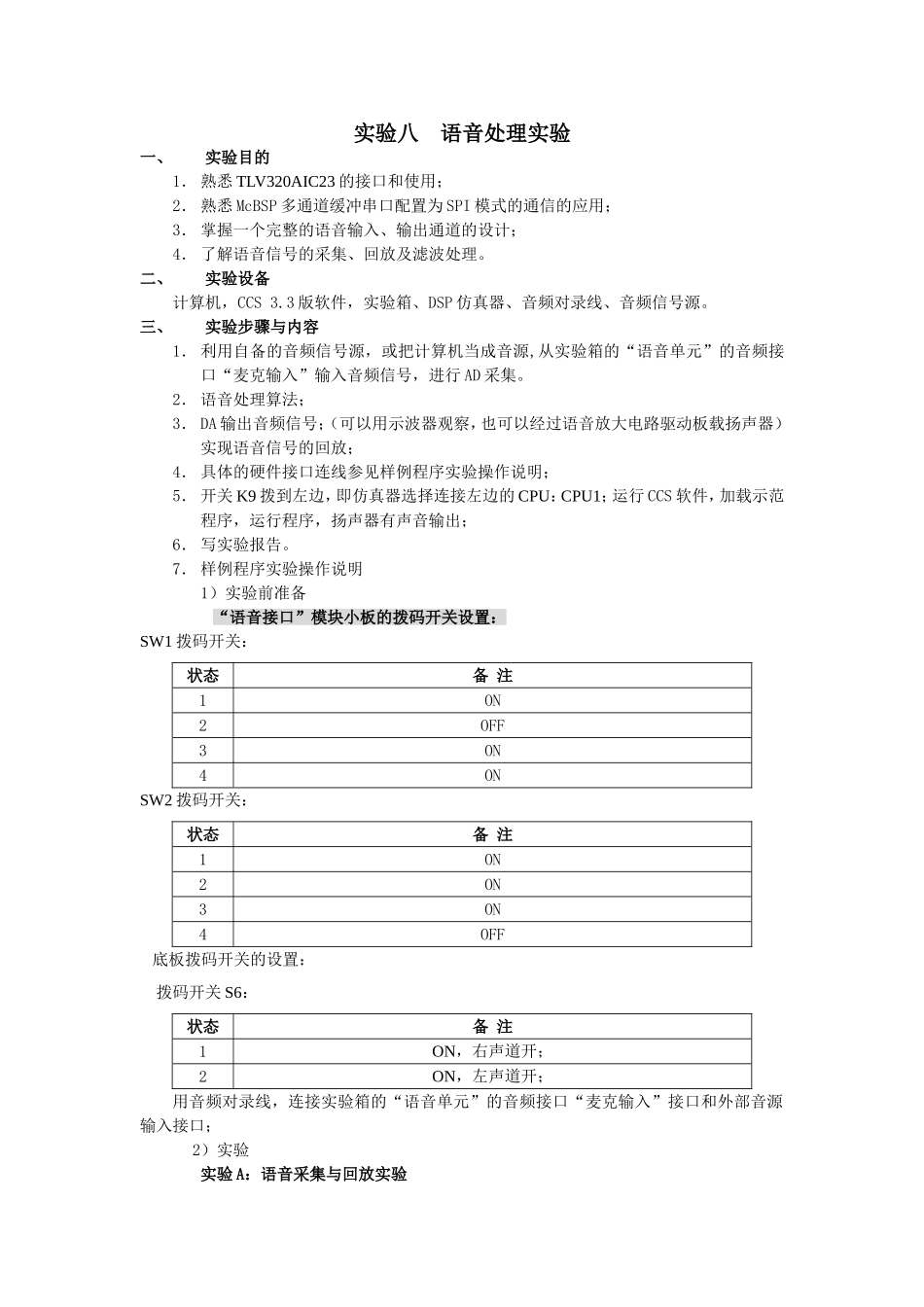

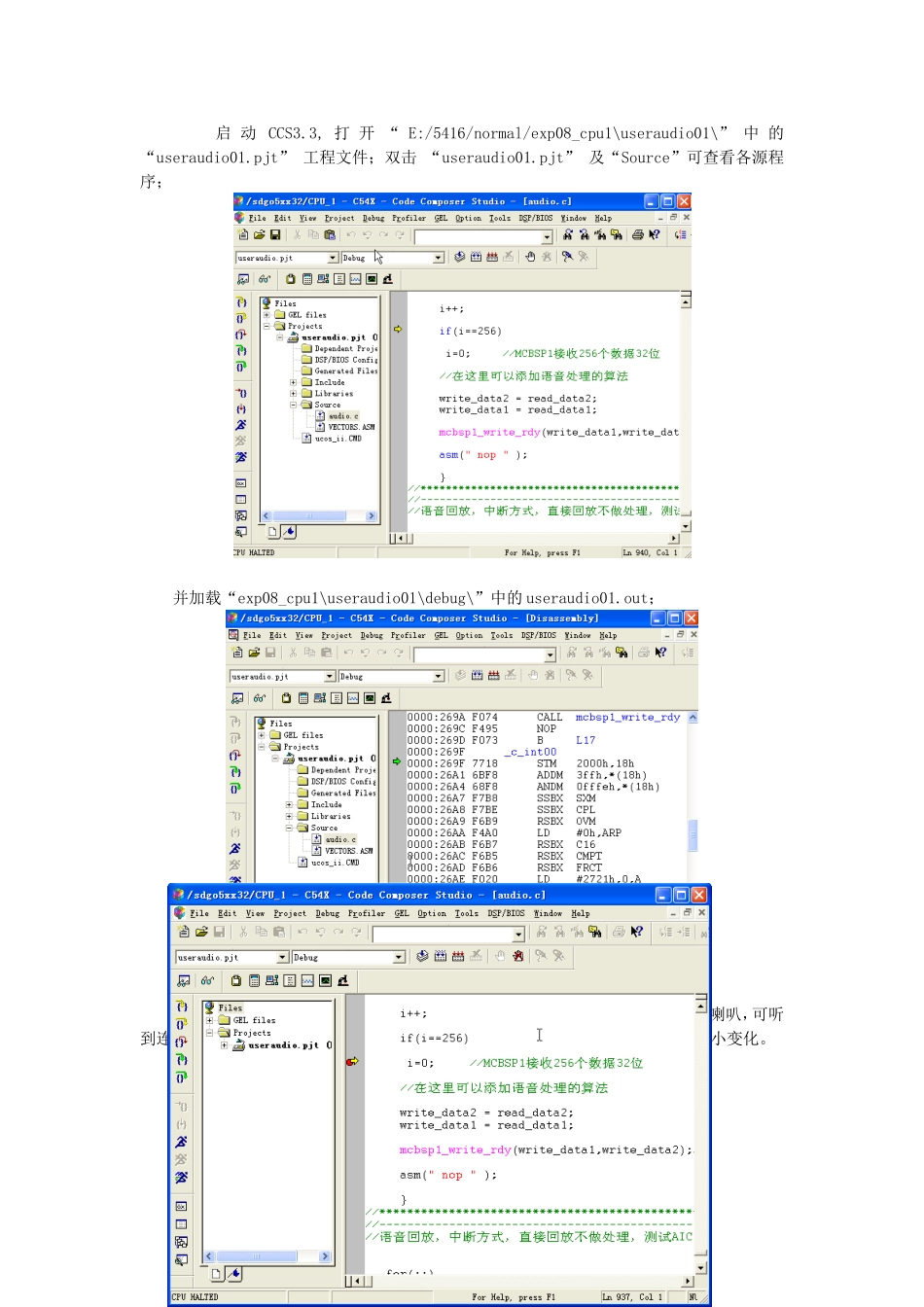

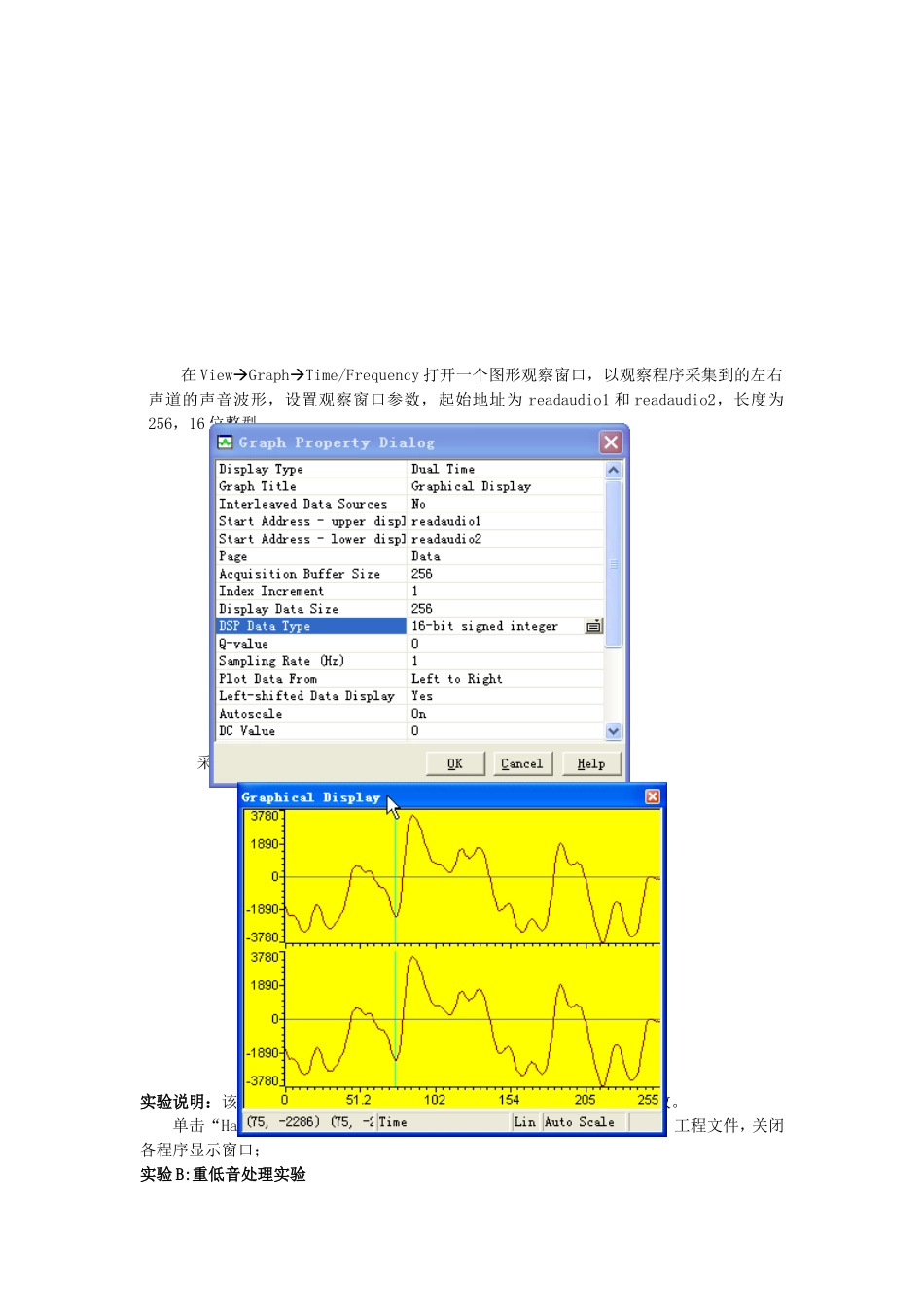

实验八语音处理实验一、实验目的1．熟悉TLV320AIC23的接口和使用；2．熟悉McBSP多通道缓冲串口配置为SPI模式的通信的应用；3．掌握一个完整的语音输入、输出通道的设计；4．了解语音信号的采集、回放及滤波处理。二、实验设备计算机，CCS3.3版软件，实验箱、DSP仿真器、音频对录线、音频信号源。三、实验步骤与内容1．利用自备的音频信号源，或把计算机当成音源,从实验箱的“语音单元”的音频接口“麦克输入”输入音频信号，进行AD采集。2．语音处理算法；3．DA输出音频信号；（可以用示波器观察，也可以经过语音放大电路驱动板载扬声器）实现语音信号的回放；4．具体的硬件接口连线参见样例程序实验操作说明；5．开关K9拨到左边，即仿真器选择连接左边的CPU：CPU1；运行CCS软件，加载示范程序，运行程序，扬声器有声音输出；6．写实验报告。7．样例程序实验操作说明1）实验前准备“语音接口”模块小板的拨码开关设置：SW1拨码开关：状态备注1ON2OFF3ON4ONSW2拨码开关：状态备注1ON2ON3ON4OFF底板拨码开关的设置：拨码开关S6：状态备注1ON，右声道开；2ON，左声道开；用音频对录线，连接实验箱的“语音单元”的音频接口“麦克输入”接口和外部音源输入接口；2）实验实验A：语音采集与回放实验启动CCS3.3,打开“E:/5416/normal/exp08_cpu1\useraudio01\”中的“useraudio01.pjt”工程文件；双击“useraudio01.pjt”及“Source”可查看各源程序；并加载“exp08_cpu1\useraudio01\debug\”中的useraudio01.out；打开音频源，输出音频，单击“Run”运行程序，或按F5运行程序；通过板载喇叭，可听到连续音频信号，调节“右声道调节”和“左声道调节”旋钮，输出音频信号大小变化。在图示I=0处设置断点：在ViewGraphTime/Frequency打开一个图形观察窗口，以观察程序采集到的左右声道的声音波形，设置观察窗口参数，起始地址为readaudio1和readaudio2，长度为256，16位整型；采集到的声音波形如下：实验说明：该实验完成模拟音频信号的数字化采集、A/D及D/A转换和回放。单击“Halt”暂停程序运行，选择“Close”关闭“useraudio01.pjt”工程文件，关闭各程序显示窗口；实验B:重低音处理实验启动CCS3.3；打开“\super_bass\super_bass”文件夹中的“useraudio.pjt”工程文件；双击“useraudio.pjt”及“source”可查看各源程序；并加载“Suseraudio.out”下载文件；打开音频源，输入音频信号，建议输入随程序附带的“东邪西毒”MP3，单击“Run”运行程序，或按F5运行程序；程序中对左声道的输入信号做了“低音滤波”，右声道不做处理直接输出，调节左右声道调节旋钮，比较“低音滤波”声音和原始输入声音的区别，在mode=1时，小号声音被滤掉，主要输出为鼓的低音mode=2时，与mode=0时比较，低音有明显加强。在图示J=0处设置断点：在ViewGraphTime/Frequency打开一个图形观察窗口，以观察程序采集到的左声道的原始声音波形和滤波后的波形，设置观察窗口参数，起始地址为in和out，长度为256，16位整型；采集到的声音波形如下：实验说明：程序中mode的说明A、mode=0时，直通；输入与输出相同；B、mode=1时，低音滤波，输出为输入信号的低音部分C、mode=2时，对输入信号做低音加重处理，请注意与mode=0时输出结果比较建议采用耳机或音箱监听处理结果。原因：实验箱自带喇叭的音频动态范围过窄。由于程序主要完成低音加重处理，建议选用低音丰富的乐曲或歌曲作为音源进行处理。实验时，输入及输出音量应视情况做适当调整，以避免溢出。
