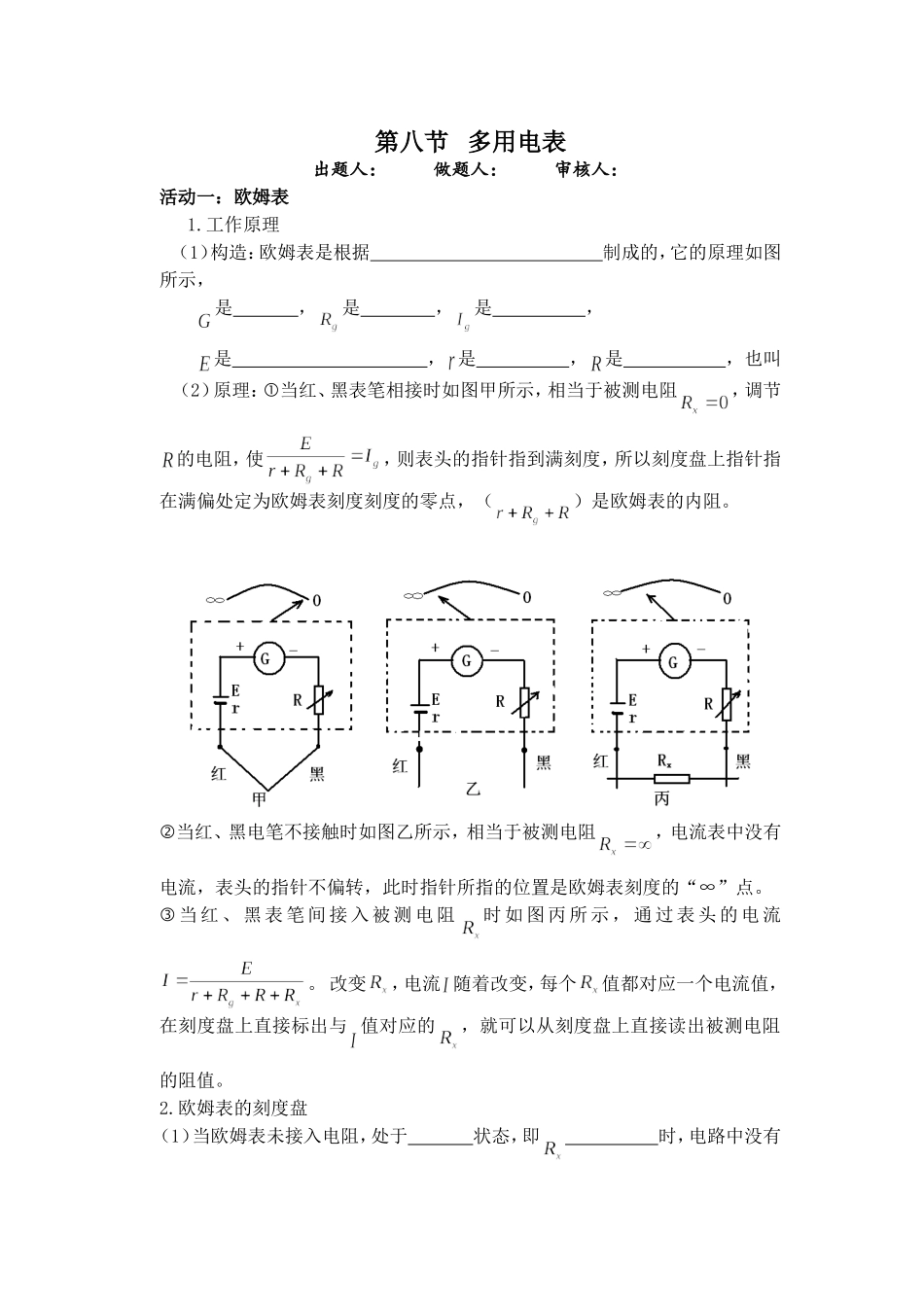

第八节多用电表出题人：做题人：审核人：活动一：欧姆表1.工作原理（1）构造：欧姆表是根据制成的，它的原理如图所示，是，是，是，是，是，是，也叫（2）原理：当红、黑表笔相接时如图甲所示，相当于被测电阻，调节的电阻，使，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为欧姆表刻度刻度的零点，（）是欧姆表的内阻。当红、黑电笔不接触时如图乙所示，相当于被测电阻，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是欧姆表刻度的“∞”点。当红、黑表笔间接入被测电阻时如图丙所示，通过表头的电流。改变，电流随着改变，每个值都对应一个电流值，在刻度盘上直接标出与值对应的，就可以从刻度盘上直接读出被测电阻的阻值。2.欧姆表的刻度盘（1）当欧姆表未接入电阻，处于状态，即时，电路中没有电流，指针不偏转，故刻度盘最左端为∞处，故当电路接入电阻后如偏角很小表明被测阻值。（2）当欧姆表表笔直接相连，即时，电路中电流最大，指针满偏，故电阻零刻度在最右端满偏电流处。（3）与是关系，故欧姆表表盘刻度。从表盘上看，“左密右疏”电阻零刻度是电流最大刻度，电阻“∞”刻度是电流零刻度。3.欧姆表是一种测量的仪器，它是由改装而成的。欧姆表在读数时指针应处于，使用欧姆表要注意选择且每调换一次应重新。活动二：多用电表1.多用电表是一种多功能仪表，一般可以用来测量等，并且每一种测量都有几个量程，表的上半部是，表盘上有电阻、电流、电压等各种量程的刻度，下半部是，它的四周刻着各种测量项目和量程。另外，如图所示，①是、②是、③是、④是⑤是。2.使用多用电表测量电流、电压是，应注意电流和电压的选择，如测1.5V直流电压，应选择的量程档位时流电压V档；测5mA的直流电流时，应选用流mA档；测220V交流电压时，应选用流电压V档。3.用多用电表测电阻时，要将选择开关扳倒档上，红表笔连接表内电源的极黑表笔连接表内电源的极，选好量程后，要，然后测量，测量完毕，应把选择开关旋转到OFF档。活动三：二极管晶体二极管是由制成的电子元件，它有两个电极，一个叫极，一个叫极，二极管正向电阻，反向电阻，用多用电表可以判断二极管的或区分它的。例1：某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如下图所示，则其电阻值是__________。如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_________。改变挡位调整倍率后，要特别注意重新____________________。例2：调整欧姆零点后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是（）A．这个电阻值很小B．这个电阻值很大C．为把电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量。D．为把电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量。例3：如图所示为多用电表欧姆挡的原理示意图。其中，电流表的满偏电流为300μA，内阻rg=100Ω，调零电阻最大值R=50kΩ，串联的定值电阻R0=50Ω，电池电动势E=1.5V。用它测量电阻Rx，能准确测量的阻值范围是A．30～80kΩB.3～8kΩC.300～800ΩD.30～80Ω例4：使用中值电阻为25Ω（×1档）的多用电表测量两个定值电阻（阻值约为和）。在下列一系列操作中，选出尽可能准确的测定各阻值并符合多用电表使用规则的各项操作，按合理的顺序填写在横线的空白处：A.转动选择开关置于“×1K”档B.转动选择开关置于“×100”档C.转动选择开关置于“×10”档D.转动选择开关置于“×1”档E.转动选择开关置于“OFF”档F.将两电表笔分别接触两端，读出的阻值后随即断开G.将两电表笔分别接触两端，读出的阻值后随即断开H.将两表笔短接，调节调零旋钮，使指针指在刻度线右端的“0”刻度所选操作的合理顺序是
