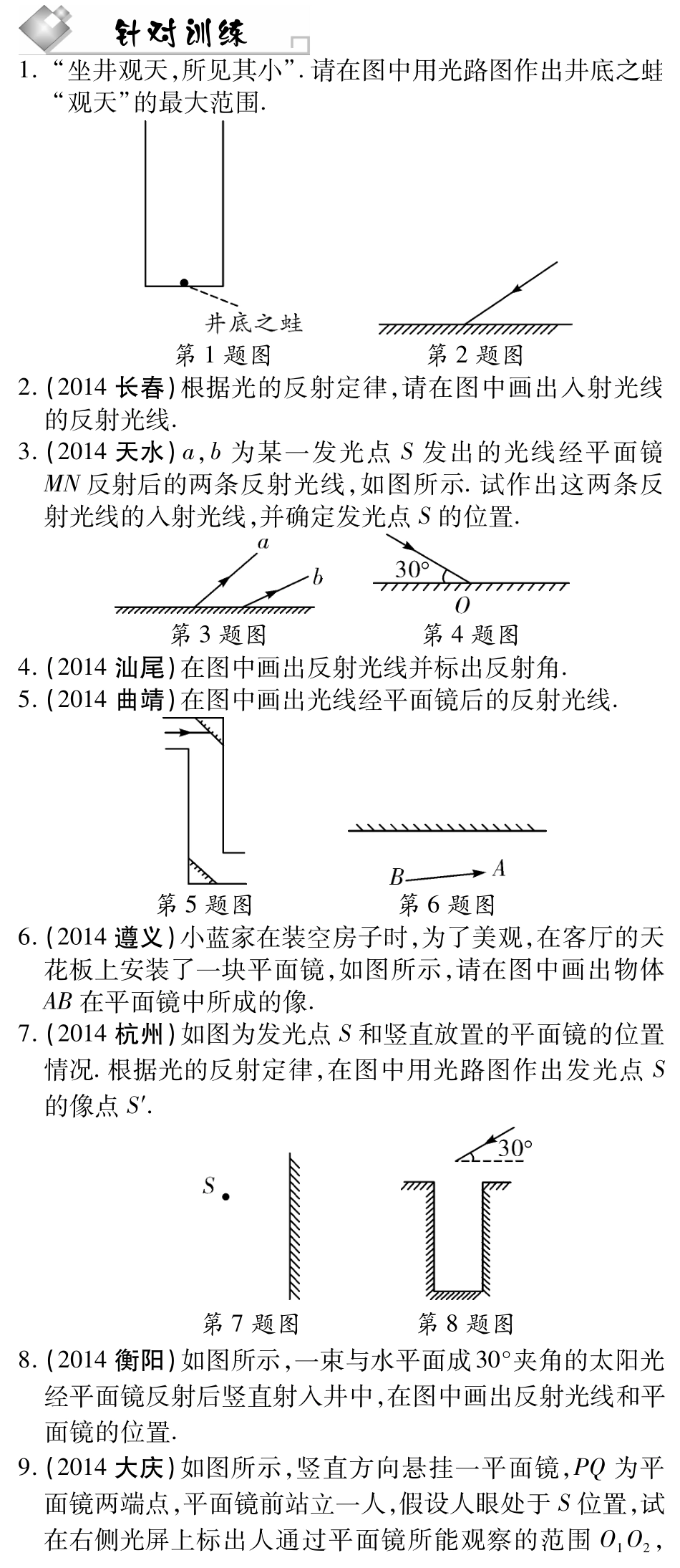

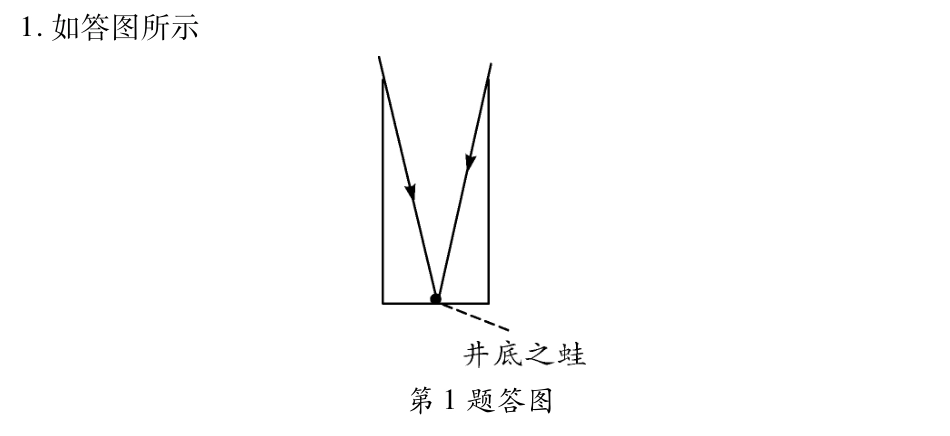

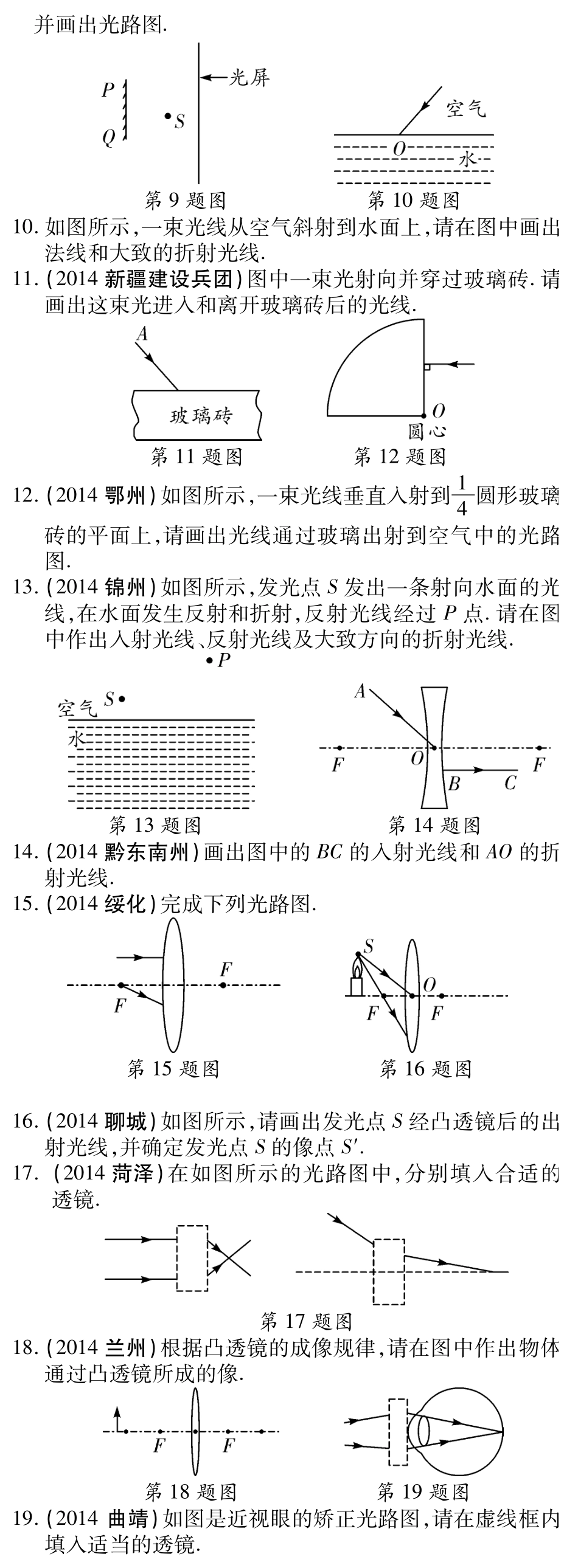

类型二光学作图����光学作图是四川近３年中考的常考内容，考查的形式有：①光的反射作图，根据入射光线画反射光线；②平面镜成像作图，根据物体画出像；③光的折射作图，根据入射光线画折射光线，以及与画反射光线结合；④透镜作图，根据入射光线和凸透镜画折射光线以及根据入射光线和折射光线画凸透镜或凹透镜；⑤画光源经过反射的照亮范围（已知光源、平面镜、不透明物体）．����１．“坐井观天，所见其小”．请在图中用光路图作出井底之蛙“观天”的最大范围．第１题图第２题图２．（２０１４长春）根据光的反射定律，请在图中画出入射光线的反射光线．３．（２０１４天水）ａ，ｂ为某一发光点Ｓ发出的光线经平面镜ＭＮ反射后的两条反射光线，如图所示．试作出这两条反射光线的入射光线，并确定发光点Ｓ的位置．第３题图第４题图４．（２０１４汕尾）在图中画出反射光线并标出反射角．５．（２０１４曲靖）在图中画出光线经平面镜后的反射光线．第５题图第６题图６．（２０１４遵义）小蓝家在装空房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体ＡＢ在平面镜中所成的像．７．（２０１４杭州）如图为发光点Ｓ和竖直放置的平面镜的位置情况．根据光的反射定律，在图中用光路图作出发光点Ｓ的像点Ｓ′．第７题图第８题图８．（２０１４衡阳）如图所示，一束与水平面成３０°夹角的太阳光经平面镜反射后竖直射入井中，在图中画出反射光线和平面镜的位置．９．（２０１４大庆）如图所示，竖直方向悬挂一平面镜，ＰＱ为平面镜两端点，平面镜前站立一人，假设人眼处于Ｓ位置，试在右侧光屏上标出人通过平面镜所能观察的范围Ｏ１Ｏ２，并画出光路图．第９题图第１０题图１０．如图所示，一束光线从空气斜射到水面上，请在图中画出法线和大致的折射光线．１１．（２０１４新疆建设兵团）图中一束光射向并穿过玻璃砖．请画出这束光进入和离开玻璃砖后的光线．第１１题图第１２题图１２
