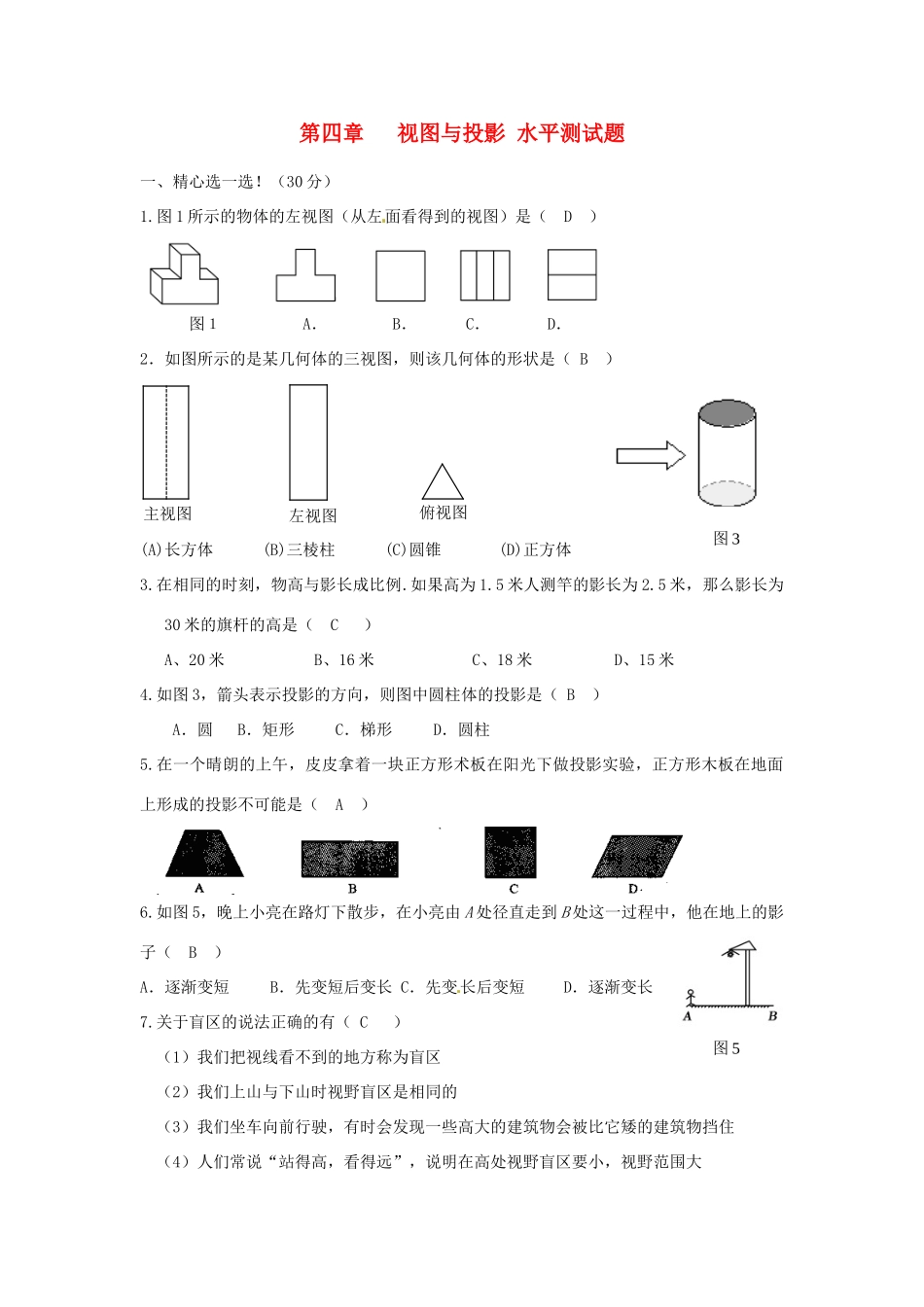

第四章视图与投影水平测试题一、精心选一选！（30分）1.图1所示的物体的左视图（从左面看得到的视图）是（D）图１A．B．C．D．2．如图所示的是某几何体的三视图，则该几何体的形状是（B）左视图俯视图主视图(A)长方体(B)三棱柱(C)圆锥(D)正方体3.在相同的时刻，物高与影长成比例.如果高为1.5米人测竿的影长为2.5米，那么影长为30米的旗杆的高是（C）A、20米B、16米C、18米D、15米4.如图3，箭头表示投影的方向，则图中圆柱体的投影是（B）A．圆B．矩形C．梯形D．圆柱5.在一个晴朗的上午，皮皮拿着一块正方形术板在阳光下做投影实验，正方形木板在地面上形成的投影不可能是（A）6.如图5，晚上小亮在路灯下散步，在小亮由A处径直走到B处这一过程中，他在地上的影子（B）A．逐渐变短B．先变短后变长C．先变长后变短D．逐渐变长7.关于盲区的说法正确的有（C）（1）我们把视线看不到的地方称为盲区（2）我们上山与下山时视野盲区是相同的（3）我们坐车向前行驶，有时会发现一些高大的建筑物会被比它矮的建筑物挡住（4）人们常说“站得高，看得远”，说明在高处视野盲区要小，视野范围大图3图5A、1个B、2个C、3个D、4个8.一个长方体的左视图、俯视图及相关数据如图6所示，则其主视图的面积为（B）A．6B．8C．12D．249．一根笔直的小木棒（记为线段AB），它的正投影为线段CD，则下列各式中一定成立的是（D）A．AB=CDB．AB≤CDC．CDABD．AB≥CD10．图7-（1）表示一个正五棱柱形状的高大建筑物，7-图（2）是它的俯视图．小健站在地面观察该建筑物，当他在图7-（2）中的阴影部分所表示的区域活动时，能同时看到建筑物的三个侧面，图中∠MPN的度数为（B）A．30ºB．36ºC．45ºD．72º二、细心填一填！（30分）11.如果一个立体图形的主视图为矩形，则这个立体图形可能是（只需填上一个立体图形）．12.如图8中物体的一个视图（a）的名称为_▲_．13.一个几何体的三视图如图9所示（其中标注的a,b,c为相应的边长），则这个几何体的体积是．14.我们把大型会场、体育看台、电影院建为阶梯形状，是为了.15.如图10，为了测量学校旗杆的高度，小东用长为3.2的竹竿做测量工具。移动竹竿、旗杆顶端的影子恰好落在地面的同一点，此时，竹竿与这一点相距8m，与旗杆相距22m，则旗杆的高为__________m.16．将一个三角板放在太阳光下，它所形成的投影是，也可能是.17.身高相同的小明和小丽站在灯光下的不同位置，已知小明的投影比小丽的投影长，我们可以判定小明离灯光较_________.18.展览厅内要用相同的正方体木块搭成一个三视图如图11的展台，则此展台共需这样的正方体______块。MNP图（1）图7图（2）32左视图4俯视图图6图88m22m图10abcb图919.如图12，下列四个几何体中，它们各自的三视图（主视图、左视图、俯视图）有两个相同，而另一个不同的几何体是.20.陈老师要为他家的长方形餐厅(如图13)选择一张餐桌，并且想按如下要求摆放：餐桌一侧靠墙，靠墙对面的桌边留出宽度不小于80cm的通道，另两边各留出宽度不小于60cm的通道．那么在下面四张餐桌中，其大小规格符合要求的餐桌编号是(把符合要求的编号都写上)．三、用心解一解！（60分）21.一位美术老师在课堂上进行立体模型素描教学时，把由圆锥与圆柱组成的几何体（如图14所示，圆锥在圆柱上底面正中间放置）摆在讲桌上，请你在指定的方框内分别画出这个几何体的三视图（从正面、左面、上面看得到的视图）．(6分)230cm图13餐厅180cm门桌面是边长为80cm的正方形①桌面是长、宽分别为100cm和64cm的长方形②桌面是半径为45cm的圆③桌面的中间是边长为60cm的正方形，两头均为半圆④图11①正方体②圆柱③圆锥④球图1222.一个几何体的三视图如图15所示，它的俯视图为菱形．请写出该几何体的形状，并根据图中所给的数据求出它的侧面积．(6分)23．（1）一木杆按如图16-1所示的方式直立在地面上，请在图中画出它在阳光下的影子（用线段CD表示）；（2）图16-2是两根标杆及它们在灯光下的影子．请在图中画出光源的位置（用点P表示），并在图中画出人在此光源下的影子．（用线段EF表示）．(6分)图14主视图左视图俯视图主视图俯视图左视图图154cm3cm8cm24．以下各图是...
