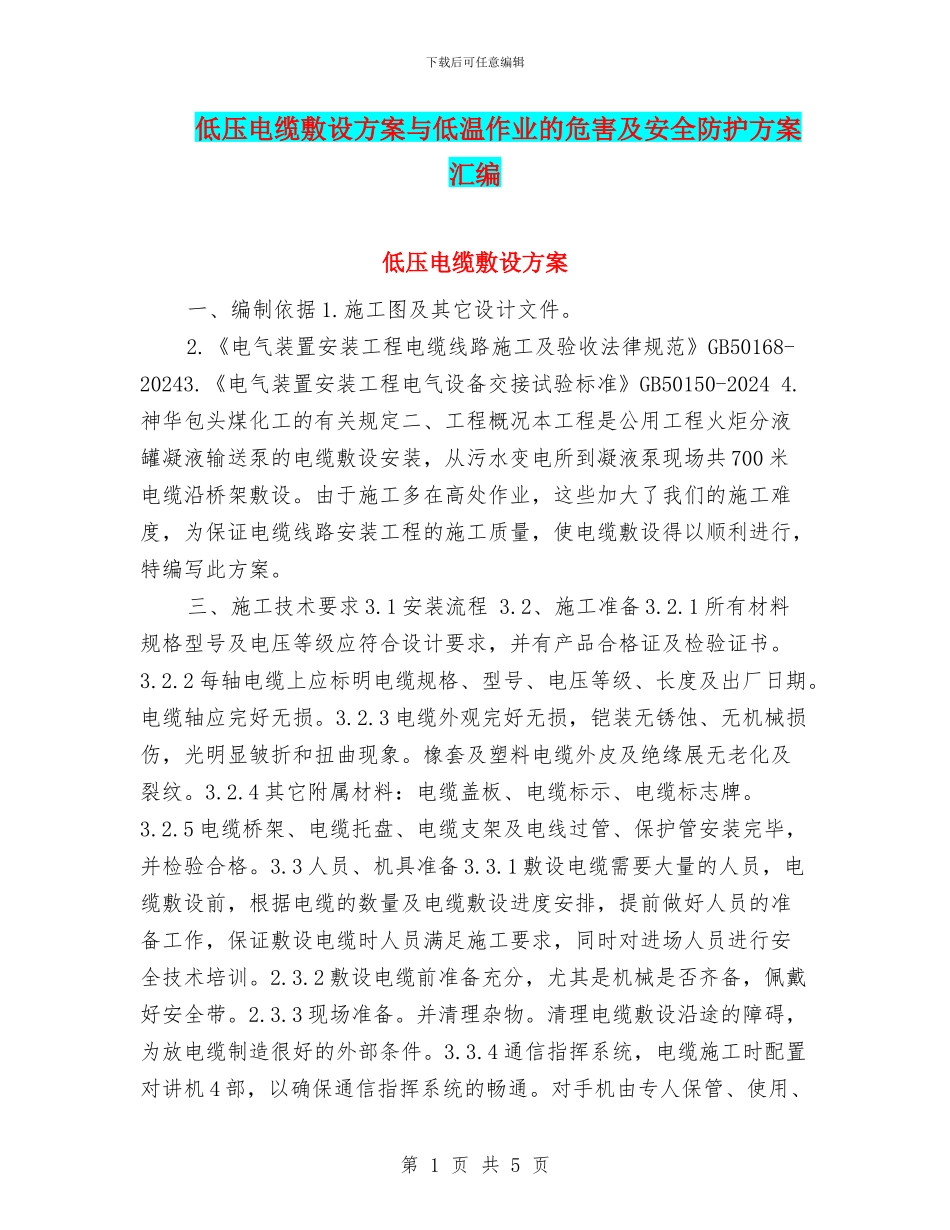

下载后可任意编辑低压电缆敷设方案与低温作业的危害及安全防护方案汇编低压电缆敷设方案一、编制依据1.施工图及其它设计文件。2.《电气装置安装工程电缆线路施工及验收法律规范》GB50168-20243.《电气装置安装工程电气设备交接试验标准》GB50150-20244.神华包头煤化工的有关规定二、工程概况本工程是公用工程火炬分液罐凝液输送泵的电缆敷设安装，从污水变电所到凝液泵现场共700米电缆沿桥架敷设。由于施工多在高处作业，这些加大了我们的施工难度，为保证电缆线路安装工程的施工质量，使电缆敷设得以顺利进行，特编写此方案。三、施工技术要求3.1安装流程3.2、施工准备3.2.1所有材料规格型号及电压等级应符合设计要求，并有产品合格证及检验证书。3.2.2每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。3.2.3电缆外观完好无损，铠装无锈蚀、无机械损伤，光明显皱折和扭曲现象。橡套及塑料电缆外皮及绝缘展无老化及裂纹。3.2.4其它附属材料：电缆盖板、电缆标示、电缆标志牌。3.2.5电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕，并检验合格。3.3人员、机具准备3.3.1敷设电缆需要大量的人员，电缆敷设前，根据电缆的数量及电缆敷设进度安排，提前做好人员的准备工作，保证敷设电缆时人员满足施工要求，同时对进场人员进行安全技术培训。2.3.2敷设电缆前准备充分，尤其是机械是否齐备，佩戴好安全带。2.3.3现场准备。并清理杂物。清理电缆敷设沿途的障碍，为放电缆制造很好的外部条件。3.3.4通信指挥系统，电缆施工时配置对讲机4部，以确保通信指挥系统的畅通。对手机由专人保管、使用、第1页共5页下载后可任意编辑充电，保证电缆敷设时能可靠使用。3.4操作工艺3.4.1电缆敷设准备工作：3.4.1.1施工前应对电线进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象将电缆盘上的合格证收集起来，以便交工。3.4.1.2电缆敷设前进行绝缘摇测或耐压试验。3.4.1.3放电缆机具的安装：采纳机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。3.4.1.4临时联络指挥系统的设置：对讲机设好频道，测试正常。3.4.1.5电缆运抵现场后利用吊车将电缆盘架在专用的电缆支架上，电缆架摆放应稳妥并正对电缆敷设方向，电缆盘转动处要涂抹润滑脂，以减少阻力。3.4.1.6电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为直。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。3.4.2电缆沿支架、桥架敷设：3.4.2.1水平敷设敷设方法可用人力或机械牵引。电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。3.4.2.2垂直敷设，有条件的最好自上而下敷设。无条件的根据现场实际情况进行铺设。自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。3.4.2.3电缆的余量应符合法律规范要求，对法律规范中规定不明确的地方应和有关人员商定。3.4.2.4电缆敷设后应及时通知相关专业，防止损伤电缆事故的发生。3.4.3电缆终端头制作安装3.4.3.1电缆线芯连接符合规格要求。3.4.3.2装配、组合电缆终端和接头时，各部件间的配合或搭接处必须实行堵漏、防潮和密封措施。3.4.3.3控制电缆终端可采纳一般包扎，接头应有防潮措施。3.4.4电缆防火及阻燃3.4.4.1在电缆穿过沟道、竖井、墙壁、楼板或进入电气盘（柜）的孔洞处，用防火堵料密实封堵。3.4.4.2封堵电缆孔洞应严实可靠，不应有明显的裂缝和可见的孔隙。第2页共5页下载后可任意编辑四、质量管理体系与保证措施4.1质量保证措施4.1.1施工人员应仔细、全面的熟悉图纸等技术资料，施工前施工作业人员进行详细的技术交底。4.1.2．仔细贯彻“检查上道工序，保证本道工序，为下道工序服务”的全面质量管理要求，强化工序交接制度，以确保工程质量，争取一次交验合格率达100%。4.1.3建立完善的班组自检、互检及质量检查员检查验收、报检（包括工序交接报检及工程最终检验）、共检制度。施工班组和检查部门要严格遵照执行，并及时做好数据准确、签字齐全的检验记录，做到有...
