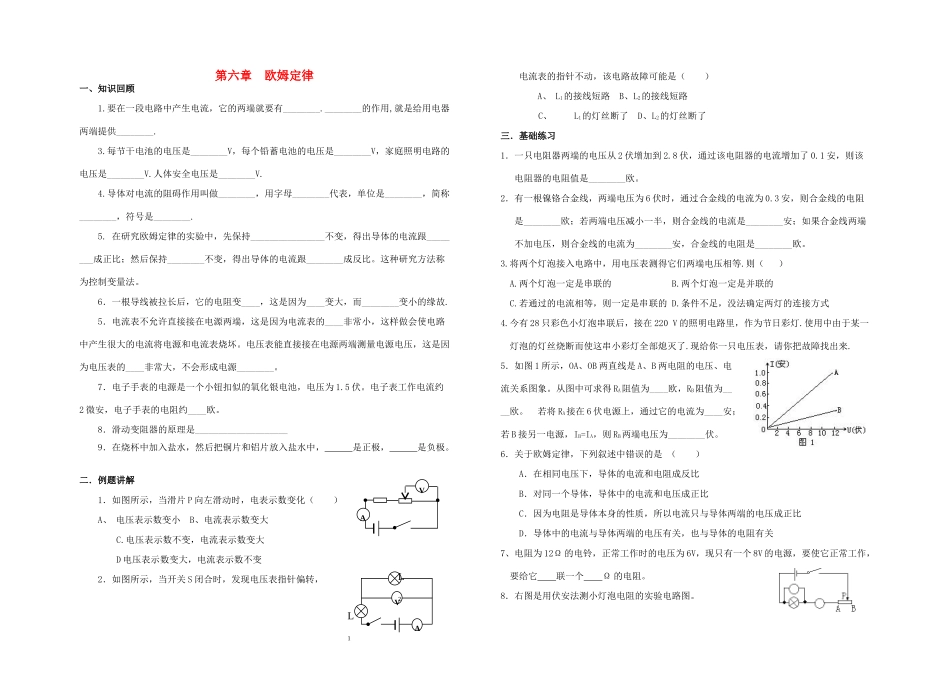

中考物理分章复习题纲 第六章欧姆定律试卷VIP免费

第六章欧姆定律一、知识回顾1.要在一段电路中产生电流，它的两端就要有________.________的作用,就是给用电器两端提供________.3.每节干电池的电压是________V，每个铅蓄电池的电压是________V，家庭照明电路的电压是________V.人体安全电压是________V.4.导体对电流的阻碍作用叫做________，用字母________代表，单位是________，简称________，符号是________.5.在研究欧姆定律的实验中，先保持________________不变，得出导体的电流跟________成正比；然后保持________不变，得出导体的电流跟________成反比。这种研究方法称为控制变量法。6．一根导线被拉长后，它的电阻变____，这是因为____变大，而________变小的缘故.5．电流表不允许直接接在电源两端，这是因为电流表的____非常小，这样做会使电路中产生很大的电流将电源和电流表烧坏。电压表能直接接在电源两端测量电源电压，这是因为电压表的____非常大，不会形成电源________。7．电子手表的电源是一个小钮扣似的氧化银电池，电压为1.5伏。电子表工作电流约2微安，电子手表的电阻约____欧。8．滑动变阻器的原理是____________________9．在烧杯中加入盐水，然后把铜片和铝片放入盐水中，是正极，是负极。二．例题讲解1．如图所示，当滑片P向左滑动时，电表示数变化（）A、电压表示数变小B、电流表示数变大C.电压表示数不变，电流表示数变大D电压表示数变大，电流表示数不变2．如图所示，当开关S闭合时，发现电压表指针偏转，电流表的指针不动，该电路故障可能是（）A、L1的接线短路B、L2的接线短路C、L1的灯丝断了D、L2的灯丝断了三．基础练习1．一只电阻器两端的电压从2伏增加到2.8伏，通过该电阻器的电流增加了0.1安，则该电阻器的电阻值是________欧。2．有一根镍铬合金线，两端电压为6伏时，通过合金线的电流为0.3安，则合金线的电阻是________欧；若两端电压减小一半，则合金线的电流是________安；如果合金线两端不加电压，则合金线的电流为________安，合金线的电阻是________欧。3.将两个灯泡接入电路中，用电压表测得它们两端电压相等.则（）A.两个灯泡一定是串联的B.两个灯泡一定是并联的C.若通过的电流相等，则一定是串联的D.条件不足，没法确定两灯的连接方式4.今有28只彩色小灯泡串联后，接在220V的照明电路里，作为节日彩灯.使用中由于某一灯泡的灯丝烧断而使这串小彩灯全部熄灭了.现给你一只电压表，请你把故障找出来.5．如图1所示，OA、OB两直线是A、B两电阻的电压、电流关系图象。从图中可求得RA阻值为____欧，RB阻值为____欧。若将RA接在6伏电源上，通过它的电流为____安；若B接另一电源，IB=IA，则RB两端电压为________伏。6．关于欧姆定律，下列叙述中错误的是（）A．在相同电压下，导体的电流和电阻成反比B．对同一个导体，导体中的电流和电压成正比C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比D．导体中的电流与导体两端的电压有关，也与导体的电阻有关7、电阻为12Ω的电铃，正常工作时的电压为6V，现只有一个8V的电源，要使它正常工作，要给它联一个Ω的电阻。8．右图是用伏安法测小灯泡电阻的实验电路图。VAL1L2AV（1）在右图中内正确填写电流表、电压表的符号。（2）连接电路时，开关应该（闭合或断开）（3）闭合开关前，滑动变阻器的滑片应调节到（A或B）点的位置上，滑动变阻器在电路中的主要作用是。（4）当小灯泡发光时，电压表、电流表的示数如图所示，则小灯泡两端的电压是，通过小灯泡的电流是，小灯泡的电阻是。（5）如果第一次测量时灯泡两端的电压等于灯泡的标定电压，以后几次逐次降低，对比这样得出的几个电阻值，你能发现什么？尝试作出解释。9、在做“研究电流与电压、电阻的关系”的实验时，张文同学设计如图所示电路，R为定电阻，R1为滑动变阻器，部分实验记录数如下表，其中U＝6V。R（Ω）51015I（A）1.20.60.4（1）根据表中的数据，可得结论：。（2）在研究电流与电阻的关系时，先用5Ω定值电阻进行实验，再换用10Ω的定值电阻时，张文同学未改变滑动变阻器的滑片P的位置，则合上开关后，电压表的读数将6V（填“＜、＞或＝”），此时应将P向移动，使电压表读数为6V。10、超导体如果应用于实际，会给人类社会带来哪些好处？VARPR1S
