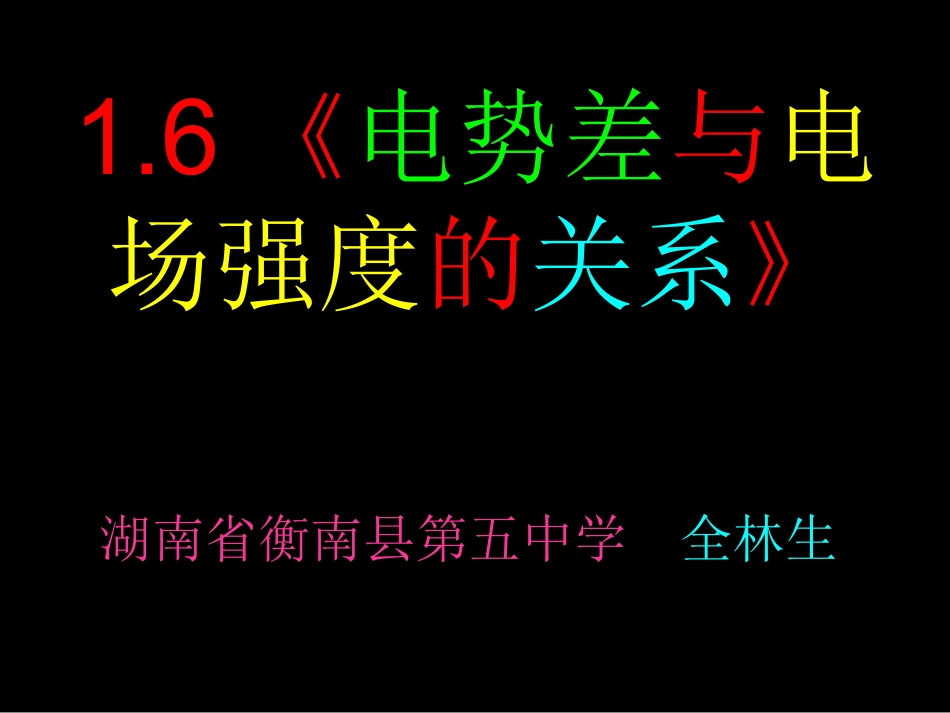

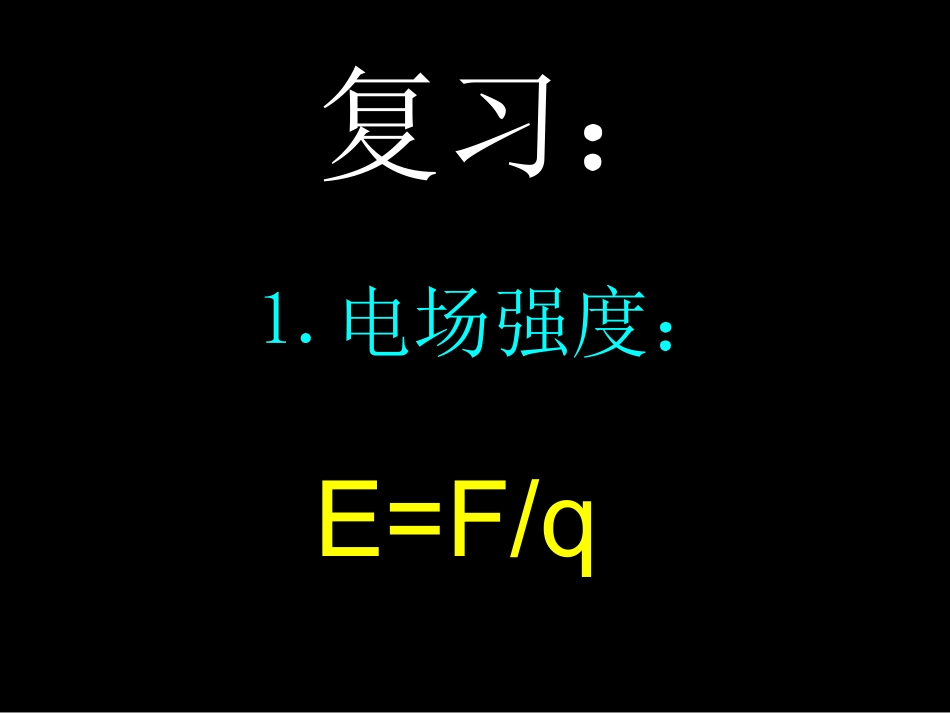

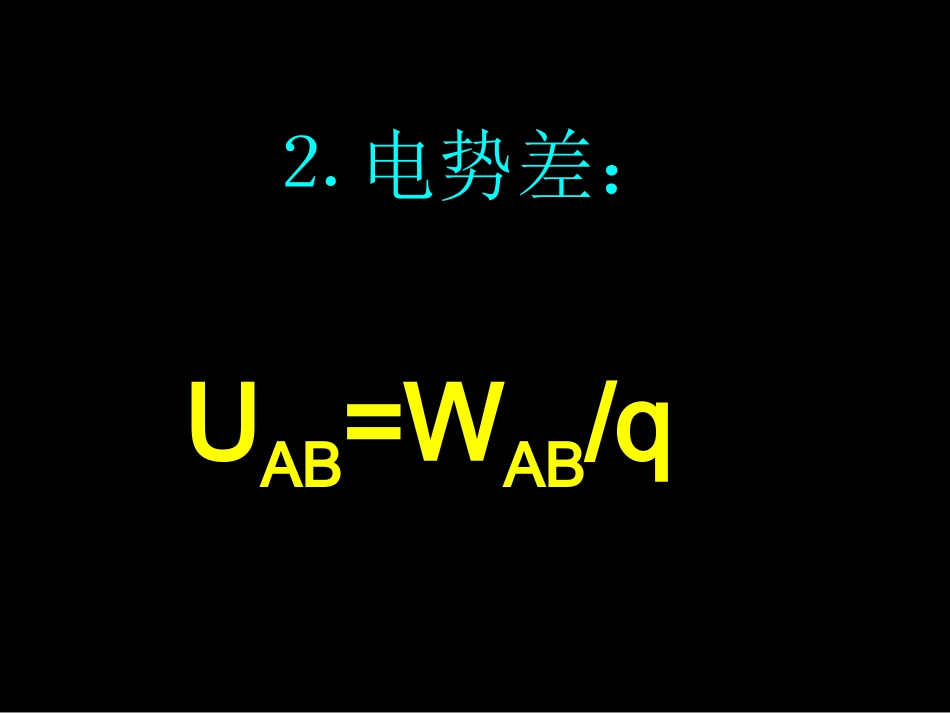

1.6《电势差与电场强度的关系》湖南省衡南县第五中学全林生复习:⒈电场强度:E=F/q⒉电势差:UAB=WAB/q一.公式的推导:ABCEdWAB=F·d=qE·dWAB=q·UABqE·d=qUABE=UAB/dUAB=Ed问题1:此公式需要什么条件?它说明了什么?问题2:d是指什么?问题3:AB与AC电势降低有什么区别?⒈条件:匀强电场。⒉d:沿电场线方向的距离。⒊E=UAB/d:沿电场线的方向电势降低最快。⒈E=F/q。⒉E=kQ/r2。⒊E=U/d。注:1N/C=1V/m。【例1】平行的带电金属板A、B间是匀强电场,如图所示,两板间距离是5cm,两板间的电压是60V。⑴两板间的场强是多大?⑵电场中有P1和P2两点,P1离A板0.5cm,P2点离B板也是0.5cm,P1和P2两点间的电势差是多大?⑶若B板接地,P1和P2两点的电势各是多少伏?P1P2ABEABCdαEACA′C′dd′α⒈同一直线上两点电势差与距离成正比。二.两个结论:⒉平行且相等的线段两端电势差相等。【例2】如图正方形内为一匀强电场,其中φA=15V,φB=3V,φC=-3V,求:φD=?并画出电场线。ABCD匀强电场电势均匀变化。【练习1】已知:q=-2×10-5C,WAC=-3×10-4J,WAB=6×10-4J,其中AB=9m,AC=4.5m,θ=1200。画出电场线,并求:E=?ABCθ【练习2】已知:q=-2×10-9C,WMN=8×10-9J,WMP=8×10-9J,其中MN=4m,MP=5m,PN=3m。画出电场线,并求:E=?MNP
