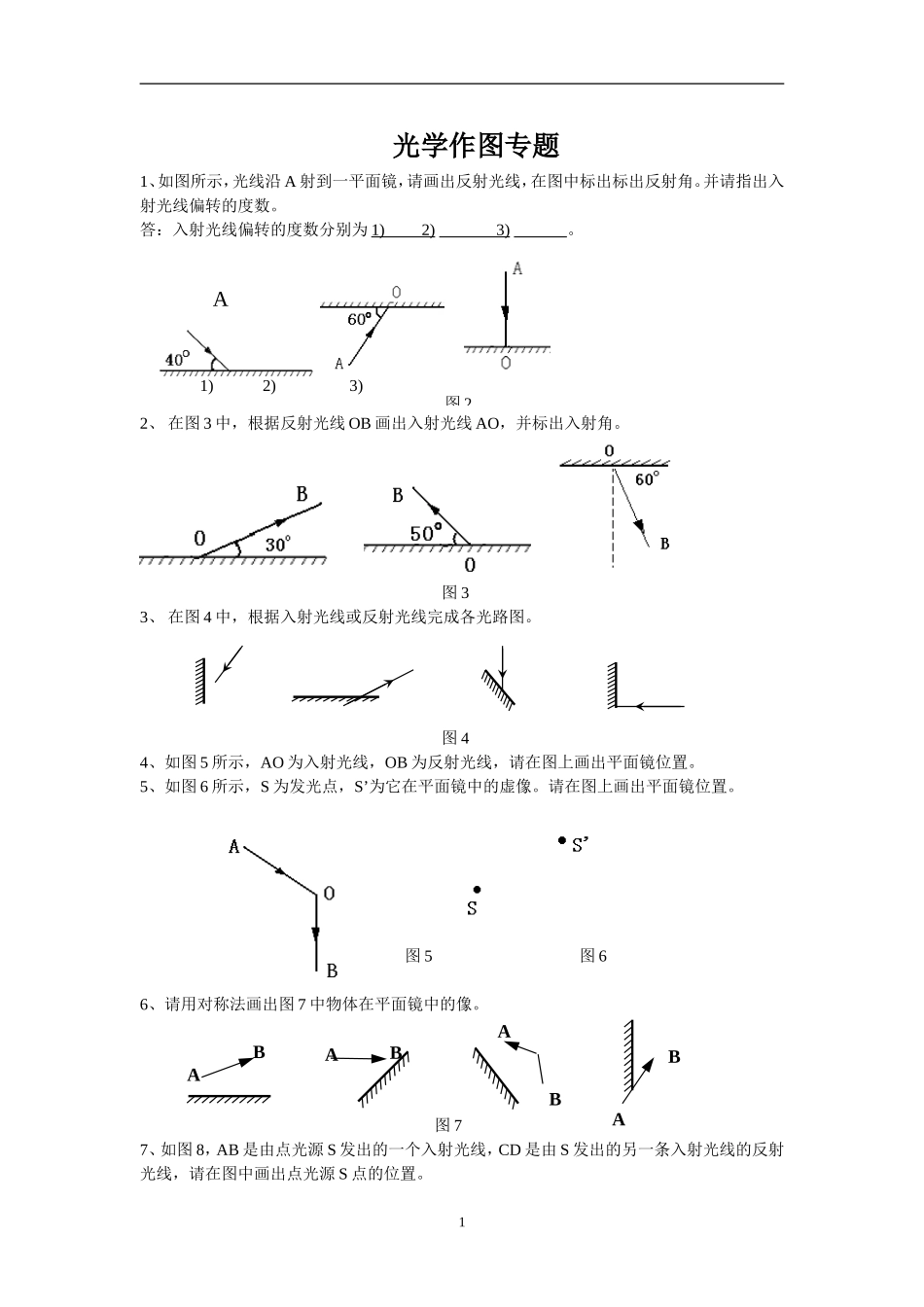

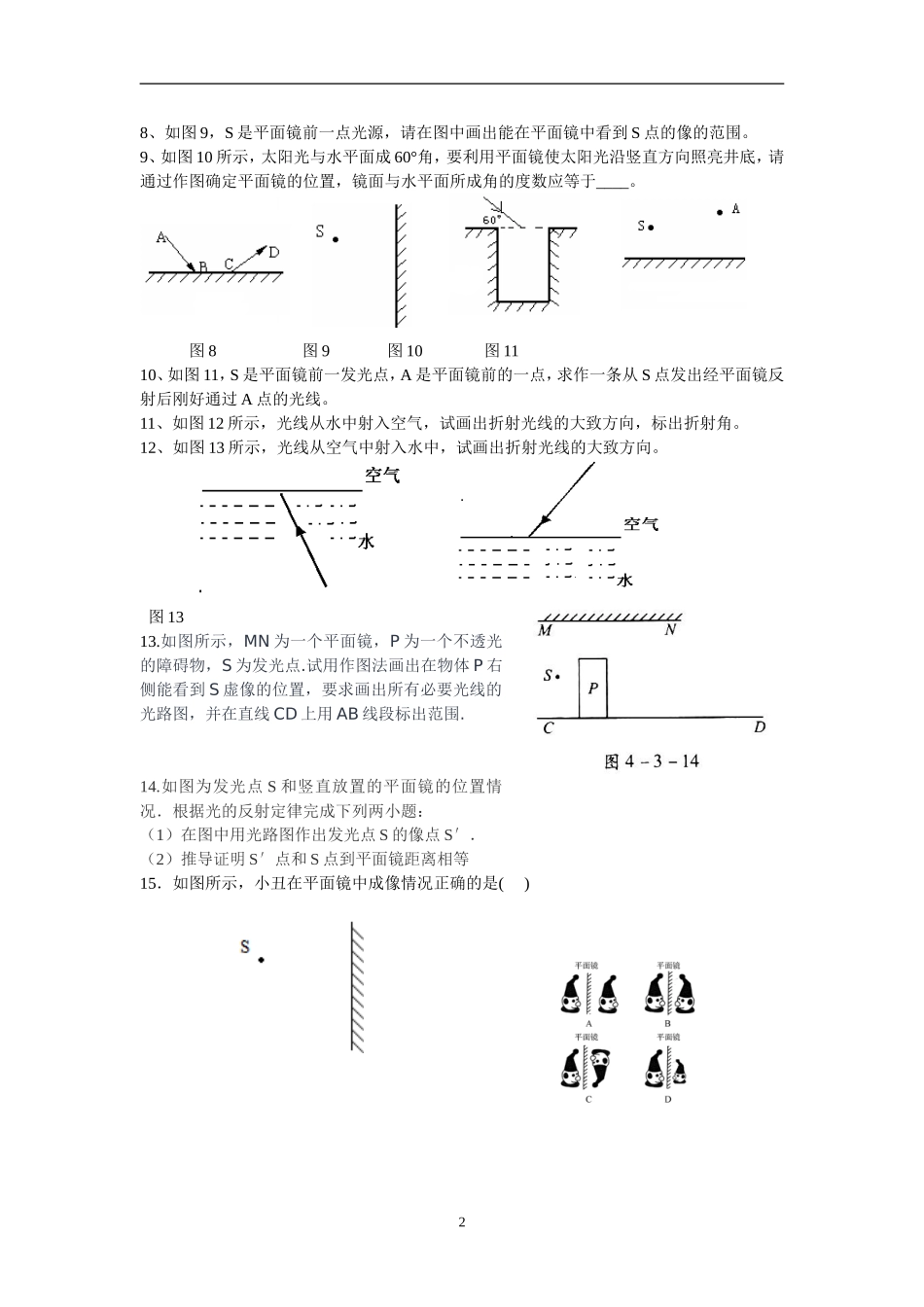

光学作图专题1、如图所示，光线沿A射到一平面镜，请画出反射光线，在图中标出标出反射角。并请指出入射光线偏转的度数。答：入射光线偏转的度数分别为1)2)3)。2、在图3中，根据反射光线OB画出入射光线AO，并标出入射角。图33、在图4中，根据入射光线或反射光线完成各光路图。图44、如图5所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置。5、如图6所示，S为发光点，S’为它在平面镜中的虚像。请在图上画出平面镜位置。图5图66、请用对称法画出图7中物体在平面镜中的像。图77、如图8，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置。11)2)3)图2AABABABAB8、如图9，S是平面镜前一点光源，请在图中画出能在平面镜中看到S点的像的范围。9、如图10所示，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，请通过作图确定平面镜的位置，镜面与水平面所成角的度数应等于____。图8图9图10图1110、如图11，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线。11、如图12所示，光线从水中射入空气，试画出折射光线的大致方向，标出折射角。12、如图13所示，光线从空气中射入水中，试画出折射光线的大致方向。图1313.如图所示，MN为一个平面镜，P为一个不透光的障碍物，S为发光点.试用作图法画出在物体P右侧能看到S虚像的位置，要求画出所有必要光线的光路图，并在直线CD上用AB线段标出范围.14.如图为发光点S和竖直放置的平面镜的位置情况．根据光的反射定律完成下列两小题：（1）在图中用光路图作出发光点S的像点S′．（2）推导证明S′点和S点到平面镜距离相等15．如图所示，小丑在平面镜中成像情况正确的是()216.做反射光路17.A是平面镜，B是镜前人眼的位置，c是人眼在平面镜上看到的烛焰向上的一点。（1）根据平面镜成像的特点做出像点C对应点D（2）完成眼睛看到C的光路图（画一条入射光线和反射光线即可）18.小明同学用如图所示的装置，研究光的反射规律，其中有一个可折转的光屏，光屏在实验中的作用是：(写出两条)①②在做“探究平面镜成像"的实验时：⑴我们应选择___________(选填“较厚的平板玻璃”、“较薄的平板玻璃”或“平面镜”）来进行实验，为了便于观察，该实验最好在（填“较明亮”或“较黑暗”）的环境中进行。⑵如图甲所示，小红将点燃的蜡烛A放在镜前,观察到镜后有蜡烛的像A＇。此时在镜后移动与蜡烛A完全相同的蜡烛B，使其与像A＇完全重合。但小红无论怎样移动B,始终不能与蜡烛的像A＇完全重合,你认为造成这种情况的原因可能是什么?_____________________________________________________________。⑶发现问题并改正后，发现蜡烛B能与像A＇完全重合，由此可得结论_________________________________，移去蜡烛B，在其原来的位置放一块光屏，光屏上不能承接到蜡烛A的像，这说明平面镜所成的像是_________（选填“虚”或“实”）像.⑷小红经过三次实验后，在白纸上记录的像与物对应点的位置如图乙所示，下一步应怎样分析处理实验记录的信息,才能归纳得出实验结论.___________________________________________________________________________________。19.．如图所示是光从水中的A点射向空气的两条光线,请在图中画出对应的折射光线,要求光线的传播放向大致合理.20.某同学用两个硬纸筒探究小孔成像，如图所示．（1）请在图中作出蜡烛AB在屏上所成的像A′B′（要求标出A′、B′）．3（2）该同学发现蜡烛和小孔的位置固定后，像离小孔越（选填“远”“近”），像就越大．他测出了不同距离时像的高度，并将实验结果填在了表格中，根据表中的数据可以得到的结论是：蜡烛和小孔的位置固定后像的高度h与像到小孔的距离s成（选填“正比”或“反比”）像的高度h/cm1.02.03.04.05.0像到小孔的距离s/cm2.04.06.08.010.0（3）该同学知道树荫下的圆形光斑就是太阳通过树叶间的小孔在地面上成的像，他测出了某一个光斑的直径为1.4cm，光斑到小孔的距离为1.5m，从书上查到太阳到地球的距离为1.5×1011m，由此可以估算出太阳的直径为．（4）（多选）在探...
