中考科学预测试卷之(家庭电路) 浙教版试卷VIP专享VIP免费

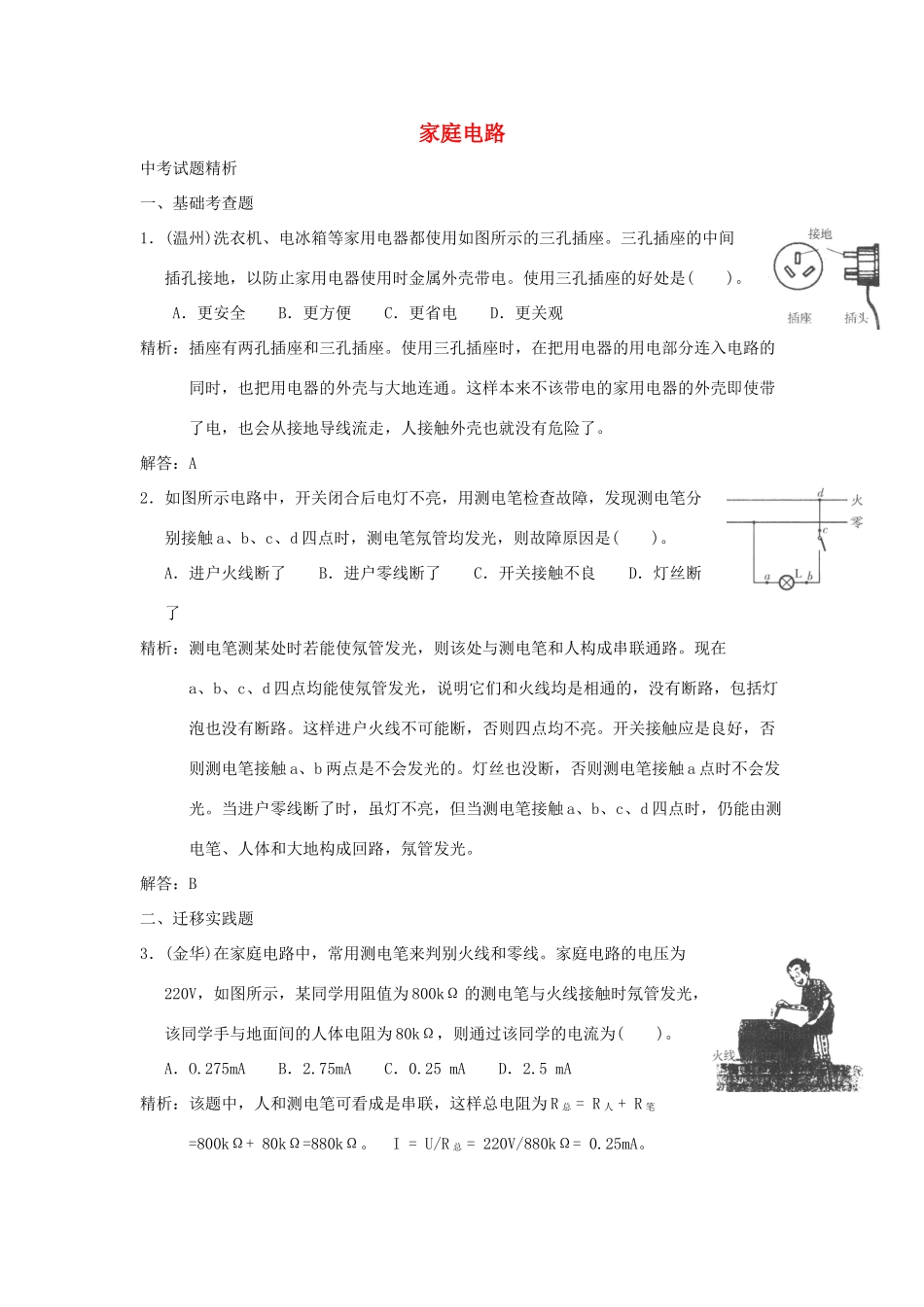

家庭电路中考试题精析一、基础考查题1．(温州)洗衣机、电冰箱等家用电器都使用如图所示的三孔插座。三孔插座的中间插孔接地，以防止家用电器使用时金属外壳带电。使用三孔插座的好处是()。A．更安全B．更方便C．更省电D．更关观精析：插座有两孔插座和三孔插座。使用三孔插座时，在把用电器的用电部分连入电路的同时，也把用电器的外壳与大地连通。这样本来不该带电的家用电器的外壳即使带了电，也会从接地导线流走，人接触外壳也就没有危险了。解答：A2．如图所示电路中，开关闭合后电灯不亮，用测电笔检查故障，发现测电笔分别接触a、b、c、d四点时，测电笔氖管均发光，则故障原因是()。A．进户火线断了B．进户零线断了C．开关接触不良D．灯丝断了精析：测电笔测某处时若能使氖管发光，则该处与测电笔和人构成串联通路。现在a、b、c、d四点均能使氖管发光，说明它们和火线均是相通的，没有断路，包括灯泡也没有断路。这样进户火线不可能断，否则四点均不亮。开关接触应是良好，否则测电笔接触a、b两点是不会发光的。灯丝也没断，否则测电笔接触a点时不会发光。当进户零线断了时，虽灯不亮，但当测电笔接触a、b、c、d四点时，仍能由测电笔、人体和大地构成回路，氖管发光。解答：B二、迁移实践题3．(金华)在家庭电路中，常用测电笔来判别火线和零线。家庭电路的电压为220V，如图所示，某同学用阻值为800kΩ的测电笔与火线接触时氖管发光，该同学手与地面间的人体电阻为80kΩ，则通过该同学的电流为()。A．O.275mAB．2.75mAC．0.25mAD．2.5mA精析：该题中，人和测电笔可看成是串联，这样总电阻为R总=R人+R笔=800kΩ+80kΩ=880kΩ。I=U/R总=220V/880kΩ=0.25mA。ABCDＡBCD解答：C4．(杭州)在楼梯中间安装电灯，需要在楼梯的上、下两头都能控制它：当上楼梯时，能用下面的开关K1开灯。人上了楼梯以后，能用上面的开关K2关灯；当下楼梯时，能用K2开灯，用K1关灯。如图所示的四个图是用两个单刀双掷开关控制一盏灯的电路，则符合上述照明电路要求的是()。精析：开关应一头与灯泡相连，一头与火线相连。A图中，开关的另一头均与零线相连，不符合安全用电原则。B图中灯不会亮，C图中当K。接2、Kz接3时造成电路短路。D图中开关的另一头接在火线上，正确。解答：D三、探究创新题5．(杭州)一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。在下图所示的电路，你认为符合上述要求的是()。精析：本题考查并联电路的特点。照明灯和换气扇要独立工作，因此必须并联，而开关要单独控制。解答：D6．(温州)电路中电流过大会引起火灾。如图所示的家庭电路中，导致电流过大的原因是_________。精析：引起家庭电路电流过大的原因有两个：一为短路，二为用电器过多，总功率过大。总功率为各用电器的功率之和，用电器过多会导致总功率过大。从图可以明显看出，这里是第二种情况。解答：用电器的总功率过大7．(杭州)一只小鸟落在11万伏的高压输电线上，虽然通电的高压线是裸露的电线，但小鸟仍安然无恙，这是因为()。A．鸟有耐高压的天性B．鸟脚是干燥的，鸟的身体不导电C．鸟两脚间的电压几乎为零D．乌体电阻极大所以无电流通过小鸟精析：小鸟停在高压线上，相当于小鸟与两爪之间的那一段高压线并联。因为这段高压线很短，再加上高压线很粗，所以与小鸟并联的那段导线的电阻很小。虽然高压线中的电流很大，但这一段导线两端的电压很小，故小鸟两爪间的电压很小，几乎没有电流流过小鸟的身体，对小鸟不能构成危险，所以应选C。解答：C模拟试题精练一、基础考查题1．下图所示是家庭电路的一部分，则()。A．元件“1”是电能表，“2”保险丝，“3”是闸刀开关B．元件“1”“2”“3”正确的连接顺序为“2”“1”“3”C．图中接错的元件是“5”D．图中电路元件连接完全正确2．可移动插座上有几个插孔，如图所示，这些插孔是()。A．并联B．串联C．三孔插座串联，两孔插座并联D．三孔插座并联，两孔插座串联3．如图所示的三脚插座，与孔1相连的是()。A．零线B．火线C．地线D．以上三种线都可以4．下列处理用电事故的措施中，正确的是()。A．有金属外壳的家用电器如...
