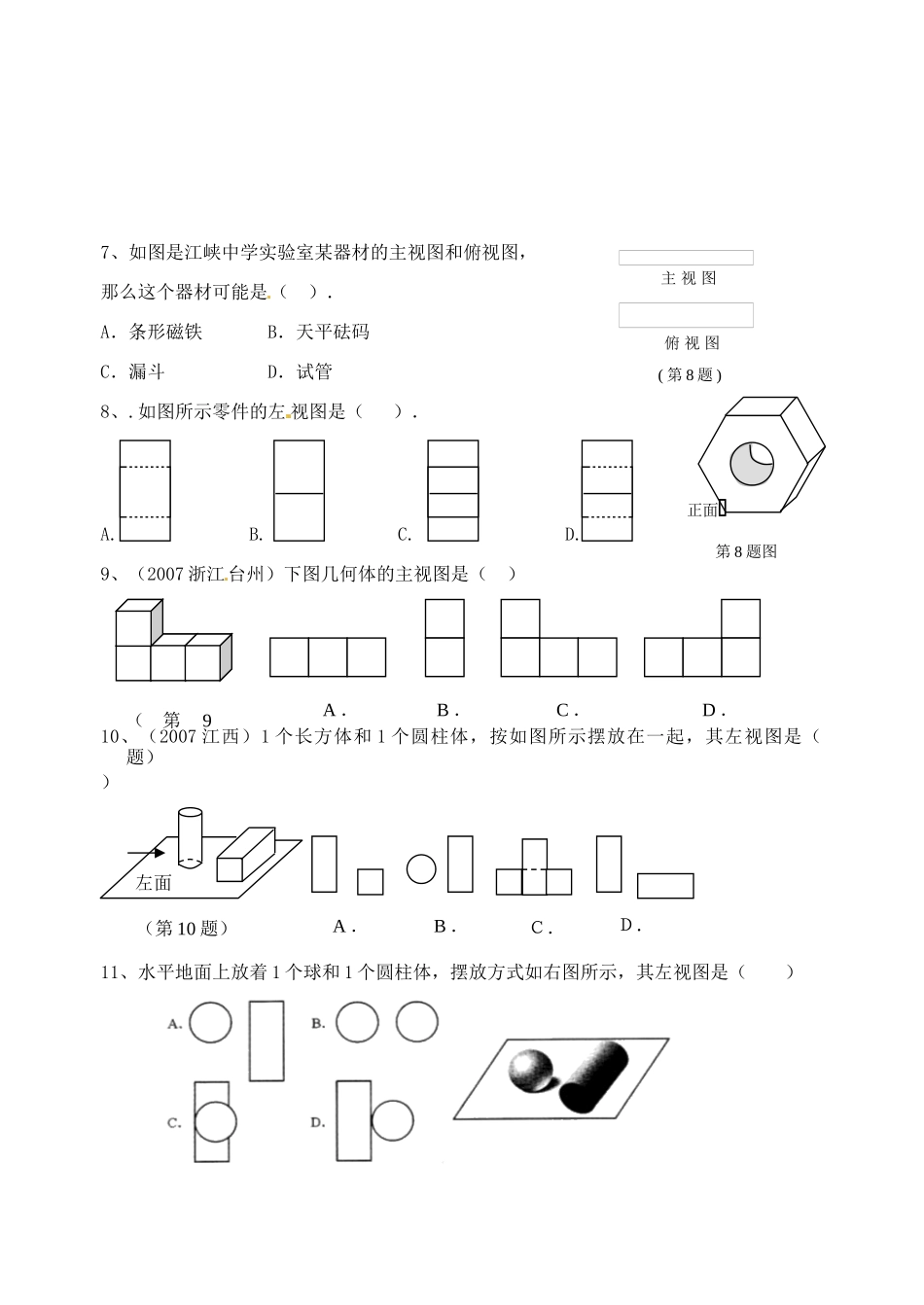

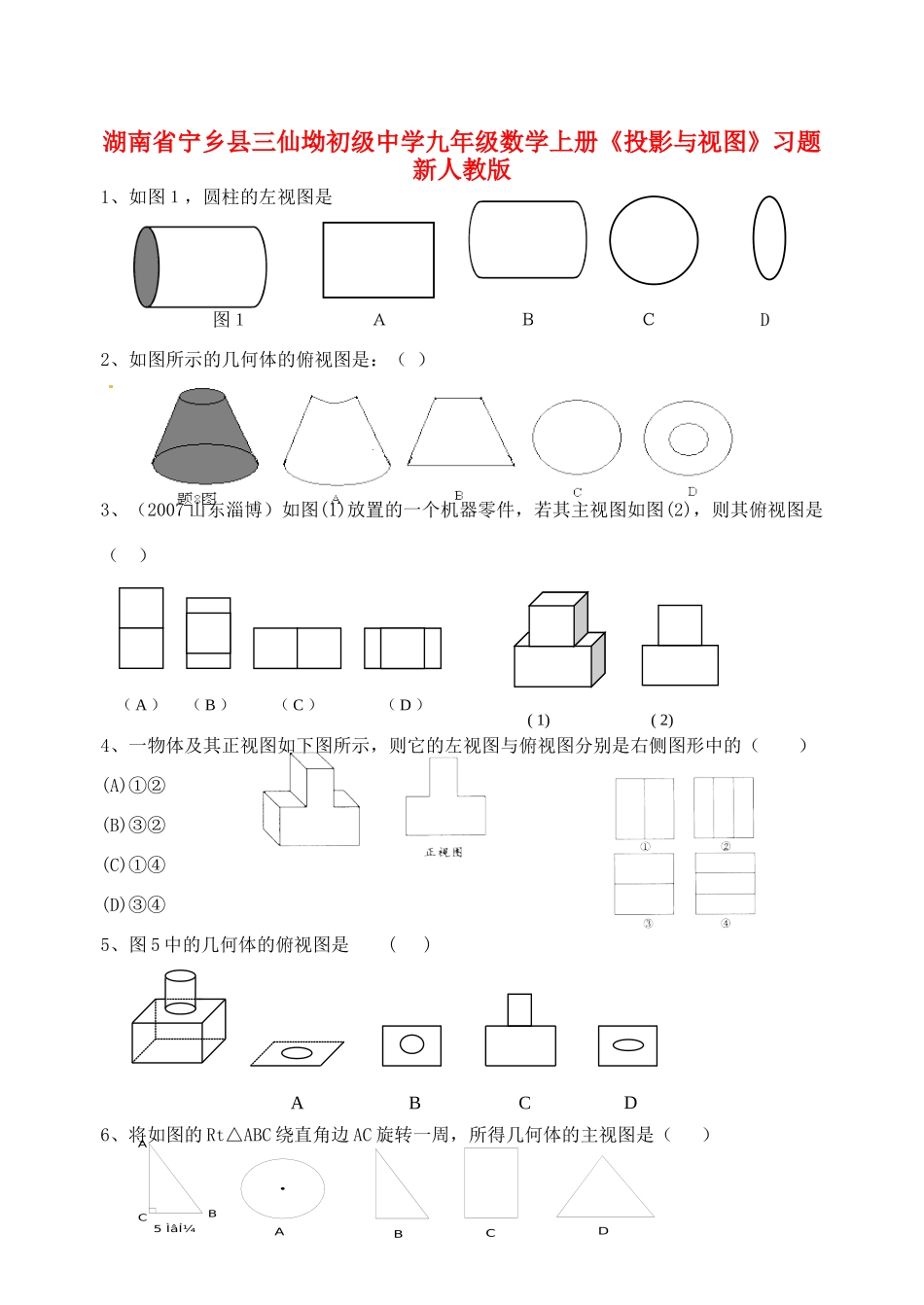

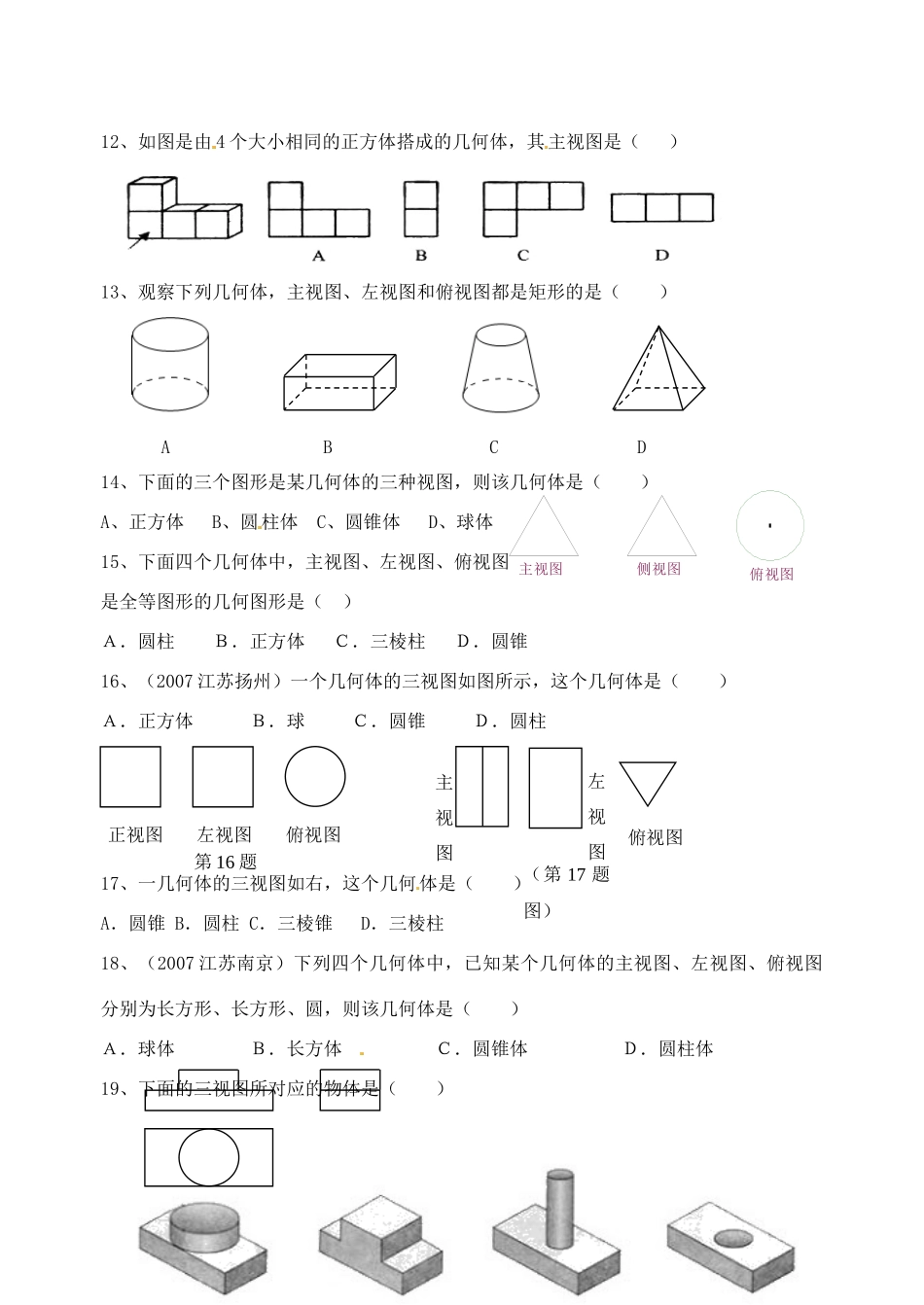

湖南省宁乡县三仙坳初级中学九年级数学上册《投影与视图》习题新人教版1、如图１，圆柱的左视图是图１ＡＢＣD2、如图所示的几何体的俯视图是：（）3、（2007山东淄博）如图(1)放置的一个机器零件，若其主视图如图(2)，则其俯视图是（）4、一物体及其正视图如下图所示，则它的左视图与俯视图分别是右侧图形中的（）(A)①②(B)③②(C)①④(D)③④5、图5中的几何体的俯视图是()6、将如图的Rt△ABC绕直角边AC旋转一周，所得几何体的主视图是（）（A）（B）（C）（D）(2)(1)BCDADCBACBA5Ìâͼ7、如图是江峡中学实验室某器材的主视图和俯视图，那么这个器材可能是（）．A．条形磁铁B．天平砝码C．漏斗D．试管8、.如图所示零件的左视图是（）．A.B.C.D.9、（2007浙江台州）下图几何体的主视图是（）10、（2007江西）1个长方体和1个圆柱体，按如图所示摆放在一起，其左视图是（）11、水平地面上放着1个球和1个圆柱体，摆放方式如右图所示，其左视图是（）左面（第10题）A．B．Ｃ．Ｄ．俯视图主视图(第8题)（第9题）A．B．C．D．第8题图正面12、如图是由4个大小相同的正方体搭成的几何体，其主视图是（）13、观察下列几何体，主视图、左视图和俯视图都是矩形的是（）14、下面的三个图形是某几何体的三种视图，则该几何体是（）A、正方体B、圆柱体C、圆锥体D、球体15、下面四个几何体中，主视图、左视图、俯视图是全等图形的几何图形是（）Ａ．圆柱Ｂ．正方体Ｃ．三棱柱Ｄ．圆锥16、（2007江苏扬州）一个几何体的三视图如图所示，这个几何体是（）Ａ．正方体Ｂ．球Ｃ．圆锥Ｄ．圆柱17、一几何体的三视图如右，这个几何体是（）A．圆锥B．圆柱C．三棱锥D．三棱柱18、（2007江苏南京）下列四个几何体中，已知某个几何体的主视图、左视图、俯视图分别为长方形、长方形、圆，则该几何体是（）Ａ．球体Ｂ．长方体Ｃ．圆锥体Ｄ．圆柱体19、下面的三视图所对应的物体是（）俯视图侧视图主视图ABDC正视图左视图俯视图第16题俯视图左视图主视图（第17题图）左视图主视图DCBAA．B．C．D．20、（2007浙江宁波）与如图所示的三视图对应的几何体是()21、一个几何体的三视图如图所示，则这个几何体是（）．22、晚上小亮在路灯下散步离灯越来越远，这一过程中，他在地上的影子（）Ａ．逐渐变短Ｂ．逐渐变长Ｃ．先变短后变长Ｄ．先变长后变短23、由小正方体搭成的几何体,主视图、左视图如图示，该几何体俯视图不可能是（）24、如图①相同的小正方体组成几何体，其主视图如图②，俯视图是()图①图②ABCDABCD主视图左视图俯视图(第21题图)25、若干个大小相同的小正方体搭成一个几何体，三视图如图示，小正方体的个数是（）(A）4（B）5（C）6（D）726、由一些完全相同的小立方块搭成的几何体的三视图如图所示，那么搭成这个几何体所用的小立方块的个数是（）A．8B．7C．6D．527、右图是一个由相同小正方体搭成的几何体的俯视图，若小正方形中的数字表示该位置上的小正方体的个数，则这个几何体的主视图是（）5．28、如图是某几何体的三视图及相关数据，则判断正确的是【】A.a＞cB.b＞cC.4a2+b2=c2D.a2+b2=c230、如果一个立体图形的主视图为矩形，则这个立体图形可能是（只需填一个）．31、（2007浙江温州）星期天小川和他爸爸到公园散步，小川身高是160cm，在阳光下他的影长为80cm，爸爸身高180cm，则此时爸爸的影长为＿＿＿＿cm.。32、（内蒙古赤峰）某同学的身高为1.4米，某一时刻他在阳光下ABCD231211（第26题）俯视图左视图主视图的影长为1.2米，此时，与他相邻的一棵小树的影长为3.6米，则这棵树的高度为米．
