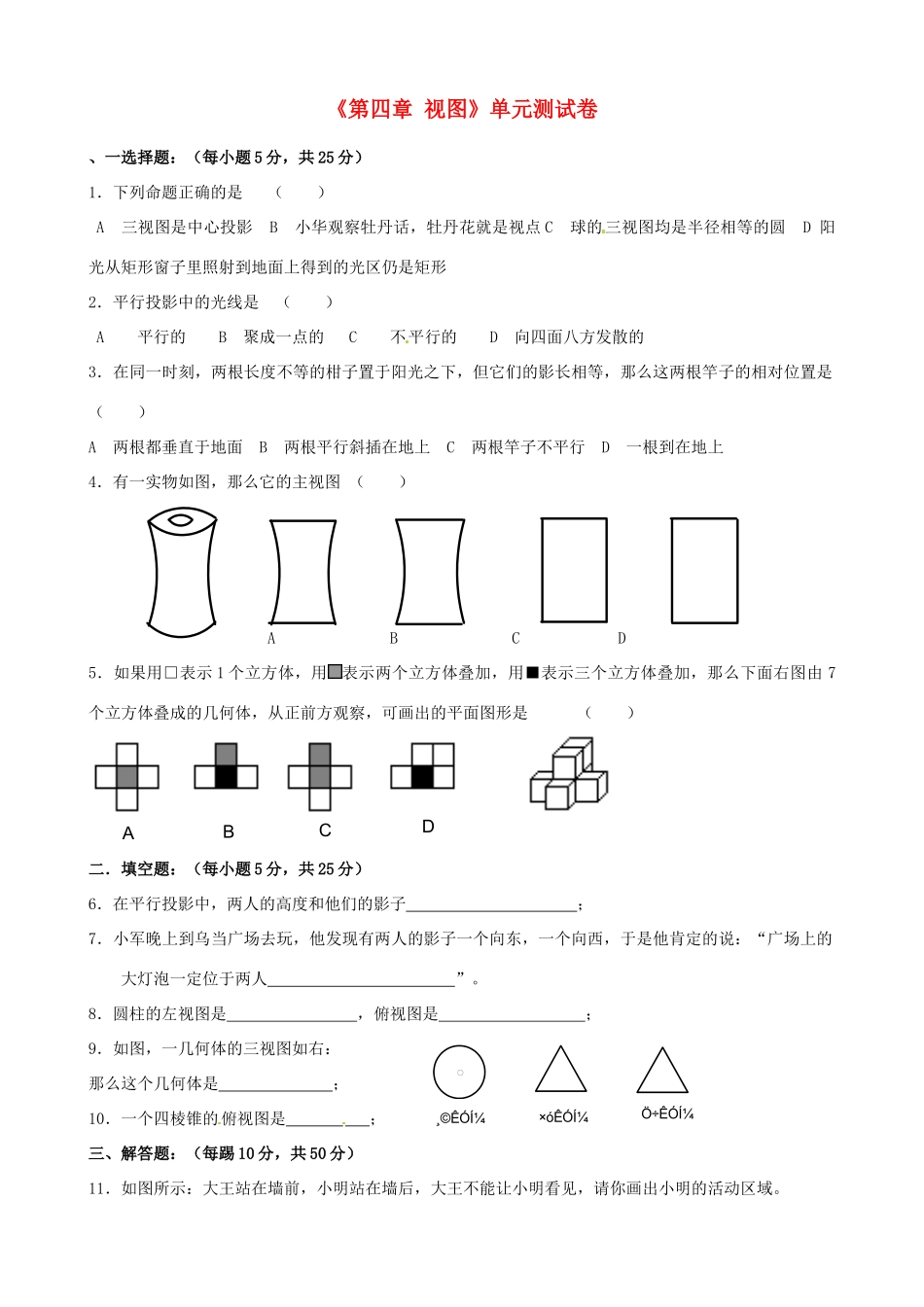

《第四章视图》单元测试卷、一选择题：（每小题5分，共25分）1．下列命题正确的是（）A三视图是中心投影B小华观察牡丹话，牡丹花就是视点C球的三视图均是半径相等的圆D阳光从矩形窗子里照射到地面上得到的光区仍是矩形2．平行投影中的光线是（）A平行的B聚成一点的C不平行的D向四面八方发散的3．在同一时刻，两根长度不等的柑子置于阳光之下，但它们的影长相等，那么这两根竿子的相对位置是（）A两根都垂直于地面B两根平行斜插在地上C两根竿子不平行D一根到在地上4．有一实物如图，那么它的主视图（）ABCD5．如果用□表示1个立方体，用表示两个立方体叠加，用■表示三个立方体叠加，那么下面右图由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是（）二．填空题：（每小题5分，共25分）6．在平行投影中，两人的高度和他们的影子；7．小军晚上到乌当广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定的说：“广场上的大灯泡一定位于两人”。8．圆柱的左视图是，俯视图是；9．如图，一几何体的三视图如右：那么这个几何体是；10．一个四棱锥的俯视图是；三、解答题：（每踢10分，共50分）11．如图所示：大王站在墙前，小明站在墙后，大王不能让小明看见，请你画出小明的活动区域。ABCD¸©ÊÓͼ×óÊÓͼÖ÷ÊÓͼ12．画出下面实物的三视图：13．李栓身高88.1m，王鹏身高60.1m，他们在同一时刻站在阳光下，李栓的影子长为20.1m，求王鹏的影长。14．立体图形的三视图如下，请你画出它的立体图形：15．为解决楼房之间的挡光问题，某地区规定：两幢楼房间的距离至少为40米，中午12时不能挡光.如图，某旧楼的一楼窗台高1米，要在此楼正南方40米处再建一幢新楼.已知该地区冬天中午12时阳光从正南方照射，并且光线与水平线的夹角最小为30°，在不违反规定的情况下，请问新建楼房最高多少米？（结果精确到1米.732.13，414.12）ǽ´óÍõ俯视图左视图主视图九上数第四章视图单元测试卷参考答案一．选择题：（每小题5分，共25分）1．C；2．A；3．C；4．A；5．B；二．填空题：（每小题5分，共25分）6．对应成比例；7．中间的上方；8．矩形，圆；9．圆锥；10．画有对角线的矩形；11题图11.12．12题图：13．41.1m14．略；15．解：过点C作CE⊥BD于E，（作辅助线1分）∵AB=40米∴CE=40米∵阳光入射角为30∴∠DCE=30在Rt⊿DCE中CEDEDCEtanǽ´óÍõÖ÷ÊÓͼ×óÊÓͼ¸©ÊÓͼ水平线ABCD30°新楼1米40米旧楼E∴3340DE∴233340DE，而AC=BE=1米∴DB=BE+ED=24231米答：新建楼房最高约24米。（无答扣1分）
