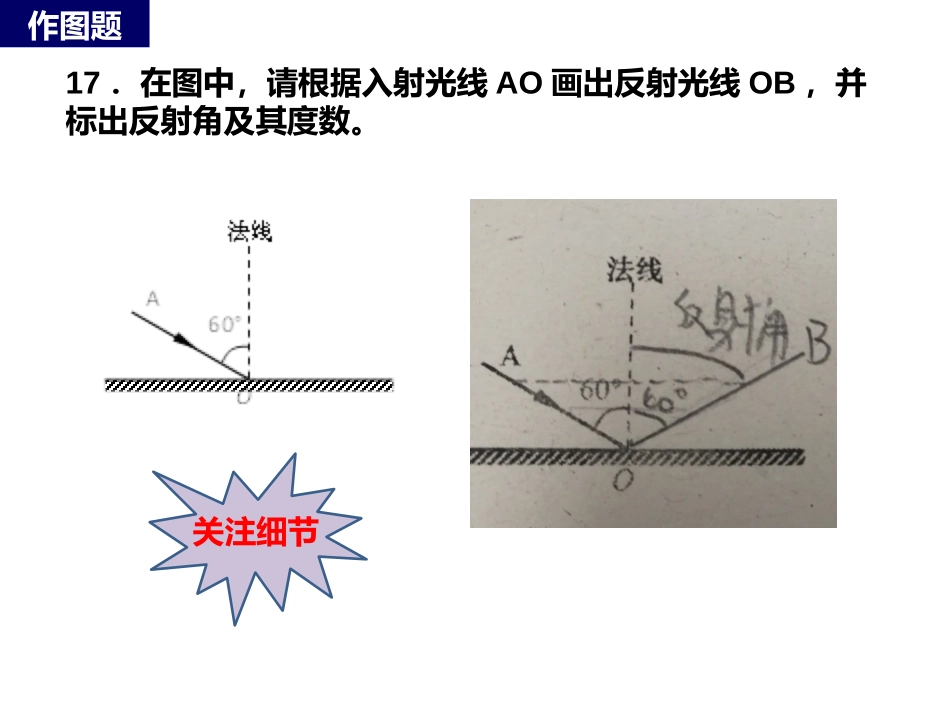

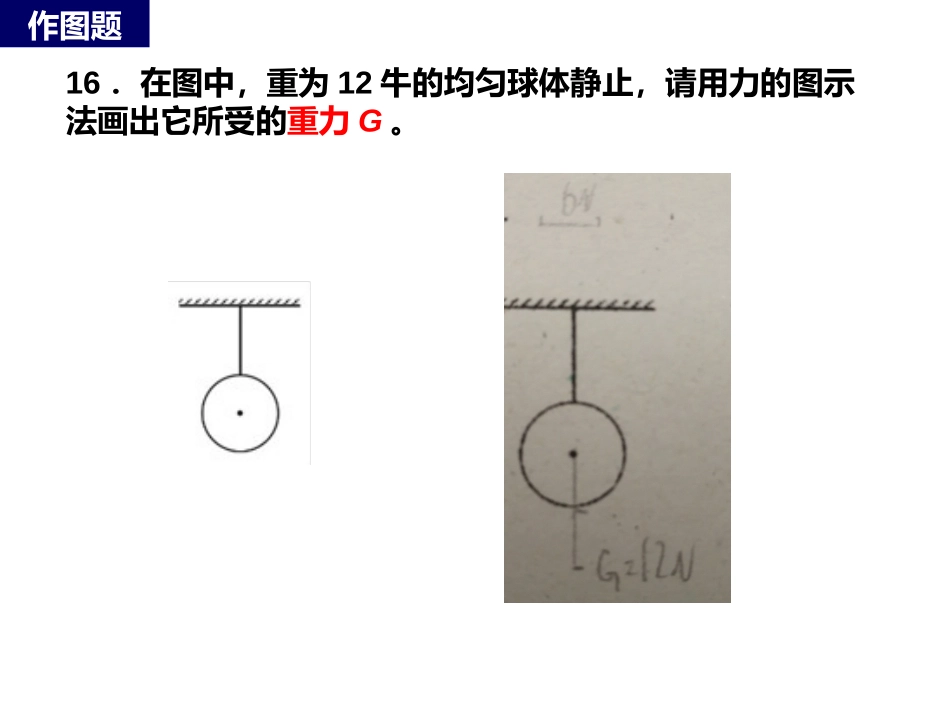

试卷讲评-----2019-4普陀16．在图中，重为12牛的均匀球体静止，请用力的图示法画出它所受的重力G。作图题17．在图中，请根据入射光线AO画出反射光线OB，并标出反射角及其度数。作图题关注细节18．在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：①闭合电键S后，向左移动滑动变阻器的滑片P，小灯变暗；②电压表测量滑动变阻器两端的电压。作图题18．在图12所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：①闭合电键S后，向左移动滑动变阻器的滑片P，小灯变暗；②电压表测量滑动变阻器两端的电压。作图题1．在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合电键S，向左移动滑动变阻器的滑片P，电压表示数变大。作图题训练6．质量相同的甲、乙两物体同时同地同方向做匀速直线运动，它们的s-t图像如图2（a）、（b）所示，则下列说法中正确的是A．甲、乙运动快慢相同B．运动5秒两车相距1.5米C．甲、乙的动能可能都变大D．甲、乙的机械能可能都变大选择题1m/s0.75m/s5m3.75mxxx√2．质量相同的甲、乙两物体各自在水平拉力的作用下，在同一水平面上做直线运动，它们的s-t图像如图1所示，则下列判断正确的是A．甲的速度可能小于乙的速度B．甲和乙的机械能可能相等C．甲受到的拉力一定大于乙D．12秒内，甲、乙间的距离可能变小选择题训练14．如图所示的电路中，电源电压保持不变。电键S由断开到闭合时，观察到电路中两电表的示数始终为零。若电路中的故障只发生在电阻R1、R2处，①则电阻R2________断路（选填“一定”或“可能”）；②现用一只完好的电阻R0替换电阻R2，来进一步确定电路故障。请写出闭合电键S后，两电表的示数情况及相对应的电路故障。示例：电流表、电压表均有示数且不为零，则只有电阻R2断路。________写出示例以外的一种情况即可）故障题14．如图所示的电路中，电源电压保持不变。电键S由断开到闭合时，观察到电路中两电表的示数始终为零。若电路中的故障只发生在电阻R1、R2处，①则电阻R2________断路（选填“一定”或“可能”）；②现用一只完好的电阻R0替换电阻R2，来进一步确定电路故障。请写出闭合电键S后，两电表的示数情况及相对应的电路故障。示例：电流表、电压表均有示数且不为零，则只有电阻R2断路。________写出示例以外的一种情况即可）故障题电流表示数为零，电压表有示数，则电阻R1、R2都断路；电流表有示数，电压表示数为零，则电阻R1短路且电阻R2断路。15．如图所示的电路中，电源电压为U保持不变，电阻R1、R2阻值均为R0。闭合电键S，电压表示数无变化。已知电路中只有一处故障，且发生在电阻R1或R2上。①该故障一定不是_________________。②为进一步确定故障，再将一只完好的电流表正确串联接入电路，闭合电键S，观察现象进行判断。请根据相关信息，写出两电表的示数及相对应的故障。__________________________________________故障题训练①V表示数为0,A表示数为0，R1断路；②V表示数为U,A表示数为U/R0，R1短路；③V表示数为U,A表示数为0，R2断路。22．如图所示，有一薄壁柱形容器置于水平地面上，容器中装有水。现将一只质量为2千克的实心小球浸没在容器的水中，水不溢出，分别测出小球浸入前和浸没后水对容器底部的压强p水、小球浸入前和浸没后容器对水平地面的压强p地，如下表所示。求：①小球浸入前，容器中水的深度h水。②容器中水的重力G水。③实心球的密度ρ球。浸入前浸没后p水(帕)19602352P地(帕)24503430压强题25.如图所示，薄壁柱形容器A与实心正方体B放置在水平地面上。容器A中装有水，底面积为1.5×10-2米2，实心正方体B的边长为0.1米。现将实心柱体B浸没在容器A中，分别测出正方体B放入前后水对容器底部的压强p水、容器对水平地面的压强p容，如下表所示。求：①放入正方体前，容器中水的深度h水。②正方体B的质量mB。放入前放入后p水(帕)9801470p容(帕)14702450压强题训练
