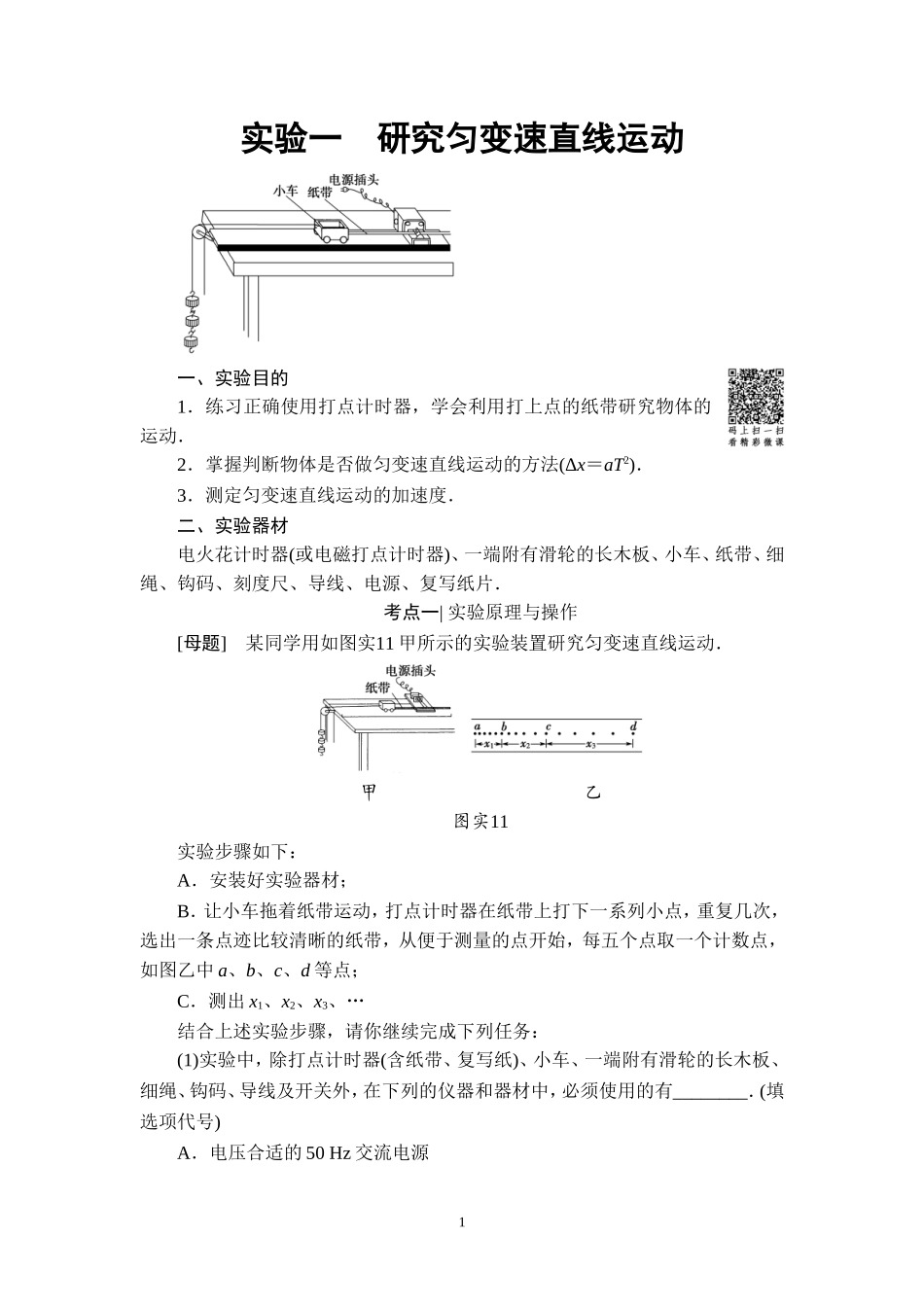

实验一研究匀变速直线运动一、实验目的1．练习正确使用打点计时器，学会利用打上点的纸带研究物体的运动．2．掌握判断物体是否做匀变速直线运动的方法(Δx＝aT2)．3．测定匀变速直线运动的加速度．二、实验器材电火花计时器(或电磁打点计时器)、一端附有滑轮的长木板、小车、纸带、细绳、钩码、刻度尺、导线、电源、复写纸片．考点一|实验原理与操作[母题]某同学用如图实11甲所示的实验装置研究匀变速直线运动．甲乙图实11实验步骤如下：A．安装好实验器材；B．让小车拖着纸带运动，打点计时器在纸带上打下一系列小点，重复几次，选出一条点迹比较清晰的纸带，从便于测量的点开始，每五个点取一个计数点，如图乙中a、b、c、d等点；C．测出x1、x2、x3、…结合上述实验步骤，请你继续完成下列任务：(1)实验中，除打点计时器(含纸带、复写纸)、小车、一端附有滑轮的长木板、细绳、钩码、导线及开关外，在下列的仪器和器材中，必须使用的有________．(填选项代号)A．电压合适的50Hz交流电源1B．电压可调的直流电源C．秒表D．刻度尺E．天平F．重锤G．弹簧测力计H．滑动变阻器(2)如果小车做匀加速运动，所得纸带如图乙所示，则x1、x2、x3的关系是________________，已知打点计时器打点的时间间隔是t，则打c点时小车的速度大小是____________．(3)如果小车做匀加速直线运动，测出前六段相等时间内的位移分别为x1、x2、x3、x4、x5、x6，已知打点计时器打点的时间间隔是t，则小车的加速度a的表达式为：____________.【答案】(1)A、D(2)x3－x2＝x2－x1(3)a＝[借题悟法·核心点拨]1.两种打点计时器的不同[题干部分](1)电磁打点计时器使用6V以下低压50Hz交流电源，用振针打点，每隔0.02s打一次点.(2)电火花计时器使用220V、50Hz的交流电源，电火花打点，每隔0.02s打一次点.2.匀变速直线运动的判断[第(2)问第1空]连续相等时间内的位移之差为恒量，即x2－x1＝x3－x2＝x4－x3＝…＝恒量，物体做匀变速直线运动.3.由纸带求物体运动速度的方法[第(2)问第2空]根据匀变速直线运动某段时间中间时刻的瞬时速度等于这段时间内的平均速度vn＝.4.由纸带用逐差法求加速度[第(3)问]即根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻两计数点之间的时间间隔)，求出a1＝，a2＝，a3＝，再算出a1、a2、a3的平均值a＝＝＝，即为物体的加速度.[母题迁移]在做“研究匀变速直线运动”的实验时，为了能够较准确地测出加速度，将你认为正确的选项前面的字母填在横线上：________.A．把附有滑轮的长木板放在实验桌上，并使滑轮伸出桌面2B．把打点计时器固定在长木板上没有滑轮的一端，连接好电路C．再把一条细绳拴在小车上，细绳跨过滑轮，下边挂上合适的钩码，每次必须由静止释放小车D．把纸带穿过打点计时器，并把它的一端固定在小车的后面E．把小车停在靠近打点计时器处，接通直流电源后，放开小车，让小车拖着纸带运动，打点计时器就在纸带上打下一系列的点，换上新纸带，重复三次F．从三条纸带中选择一条比较理想的纸带，舍掉开头比较密集的点，在后边便于测量的地方找一个开始点，并把每打五个点的时间作为时间单位．在选好的开始点下面记作0，往后第六个点作为计数点1，依此标出计数点2、3、4、5、6，并测算出相邻两点间的距离G．根据公式a1＝，a2＝，a3＝及a＝求出aABCDFG[在实验中尽可能地保证小车做匀变速直线运动，同时也要求纸带能尽可能地直接反映小车的运动情况，既要减小运动误差也要减小纸带的分析误差．其中E项中的电源应采用交流电源，而不是直流电源．]考点二|数据处理与误差分析[母题]如图实12所示，是某同学由打点计时器得到的表示小车运动过程的一条清晰纸带，纸带上两相邻计数点间还有四个点没有画出，打点计时器打点的频率f＝50Hz，其中x1＝7.05cm、x2＝7.68cm、x3＝8.33cm、x4＝8.95cm、x5＝9.61cm、x6＝10.26cm.图实12(1)下表列出了打点计时器打下B、C、F时小车的瞬时速度，请在表中填入打点计时器打下D、E两点时小车的瞬时速度．(保留三位有效数字)位置BCDEF速度(m·s－1)0.7370.8010.994(2)以A点为计时起点，在坐标图实13中画出小车的速度—时间图线．图实133(3)根据你画出的小车的速度—时间图线...
