(苏科版)九年级物理十三章-电路初探-单元复习课件(PPT)(1)VIP免费

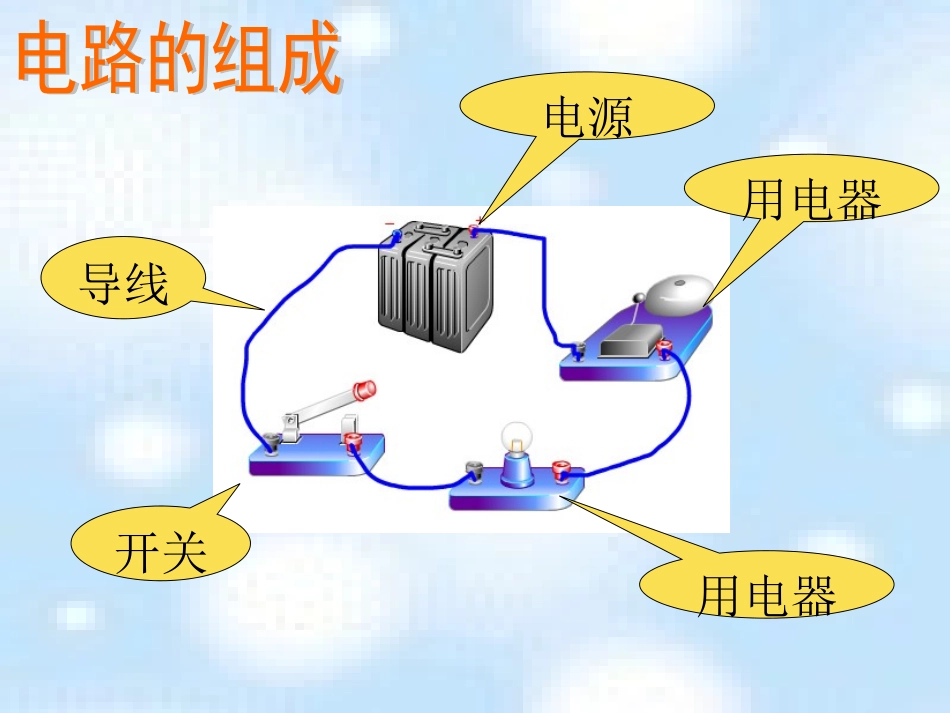

第13章电路初探(复习)知识结构电路组成串联电路并联电路电源用电器开关,导线连接方式电流电压串、并联电路电流的特点测量:电流表读法使用方法串、并联电路电压的特点电路图测量:电压表读法使用方法电源用电器开关导线用电器电源开关用电器导线一般电路都是由__________，开关和导线组成。电源用电器某同学设计了以下电路请指出错误a)Mb)a)没有电源b)没有开关１、通路：处处相通的电路2、断路：某处断开的电路开关断开，形成断路导线不经过用电器直接连接电源的两极3、短路电源发生短路灯局部发生短路1.指出下列图中的错误或不足。甲乙丙L2L1L2L1L1L2SSS甲：电路为短路，电路虽有用电器，但没有接入电路。甲[分析]乙[分析]丙[分析]L2L1L2L1L1L2解析乙：电路中L2没有接入电路中。丙：电路虽然连接对了，但由于导线交叉易造成混乱。SSS1.实物图。导线不要交叉2.电路图。符号要统一，连线要横平竖直，线路要简洁、整齐、美观。S1SL1S2L2SS1S2L1L2练习：请把下列电路图转化为实物图．串联电路把用电器逐个顺次连接起来的电路，叫做串联电路。实物图：电路图：电路图定义当取下其中一只灯泡，另一只灯将会．．．练习：说现象．另一只灯同时也熄灭，因为串联电路电流只有一条路径．练习：如图所示电路中，若L2灯丝断了，则()AL1中有电流，L3中无电流。BL1中无电流，L3中有电流。CL1、L3中都有电流。DL1、L3中都无电流。L1L2L3D并联电路SS1S2L1L2把用电器并列地连接起来的电路，叫并联电路。S1SL1S2L2电路图定义SS1S2L1L2当断开S2，合上S、S1时，灯泡L1、L2有什么变化？练习：说现象．SS1S2L1L2灯泡L1亮灯泡L2不亮原因支路开关控制该支路用电器．SSS1S2L1L2当断开S，合上S１、S2时，灯泡L1、L2有何变化？SS1S2L1L2两只灯都不亮原因干路开关控制所有用电器．串联电路特点：电流的路径只有一条,各用电器工作状态相同;开关接任何地方都能控制整个电路通和断。并联电路特点：电流的路径有多条（至少两条）,每个支路中的用电器都独立工作,互不影响;支路开关只控制该支路用电器,干路开关控制整个电路。练习：（1）要使L1L2组成串联电路，应闭合开关____，断开开关______；（2）要使L1L2组成并联电路，应闭合开关_______，断开开关_______；（3）同时闭合开关____________是不允许的，因为电路会发生_______故障。S2S1，S3S1，S3S2S2,S3短路L1L2S1S2S3串联电路并联电路电路图电流电压I=I1=I2=……I=I1+I2+……U=U1+U2+……U=U1=U2=……II1I2←←II1I2←←←←L1L2L1L2练习：如图所示的电路中，已知电池组有４个干电池串联组成，合上开关，电压表V1的示数是4V。V2的示数是____V，灯L1两端的电压是_____V.62V2L1L2V1●三个接线柱，两个量程0~0.6A量程，一大格0.2A，分度值0.02A0~3A量程，一大格1A，分度值0.1A●读法①先看接线柱，确定所选择的量程。②根据量程，认清该量程的分度值。③最后根据指针的位置读数。●使用方法1.校零2.串联、正进负出3.不允许把电流表直接接到电源的两极4.被测电流的大小不能超过电流表的量程●三个接线柱，两个量程0~3V量程，一大格1V，分度值0.1V0~15V量程，一大格5V，分度值0.5V●读法（与电流表读法相似）●使用方法1.校零2.并联、正进负出3.可以把电压表直接接到电源的两极（测电源电压）4.被测电压的大小不能超过电压表的量程仪表电流表电压表元件符号使用规则接法接线方法量程的选择能否直接连到电源两极上学生用表量程最小刻度读数VA串联并联电流从“+”进从“-”出电流从“+”进从“-”出电流不能超过表的量程，先要试触电压不能超过表的量程，先要试触不能能0~0.6A0.02A0~3A0.1A0~3V0.1V0~15V0.5V先看量程再读先看量程再读小结：电流表和电压表的异同:SabL1L2练习：如图所示的电路中，a、b是两只电表，若两灯都能正常工作，则（）A、a是电流表，b是电压表；B、a是电压表，b是电流表；C、a、b都是电流表；D、a、b都是电压表。AＡＶ按照图甲所示电路，将图乙中各元件连接起来甲L2L1S1S2S3乙S1S2L1L2S3练习：如图所示的电路，电源电压为9V，当开关闭合时，灯L1两端的电压也为9V，则产生故障的原因可能是__________或_________。L1断路L2短路如图所示电路中，当接...
