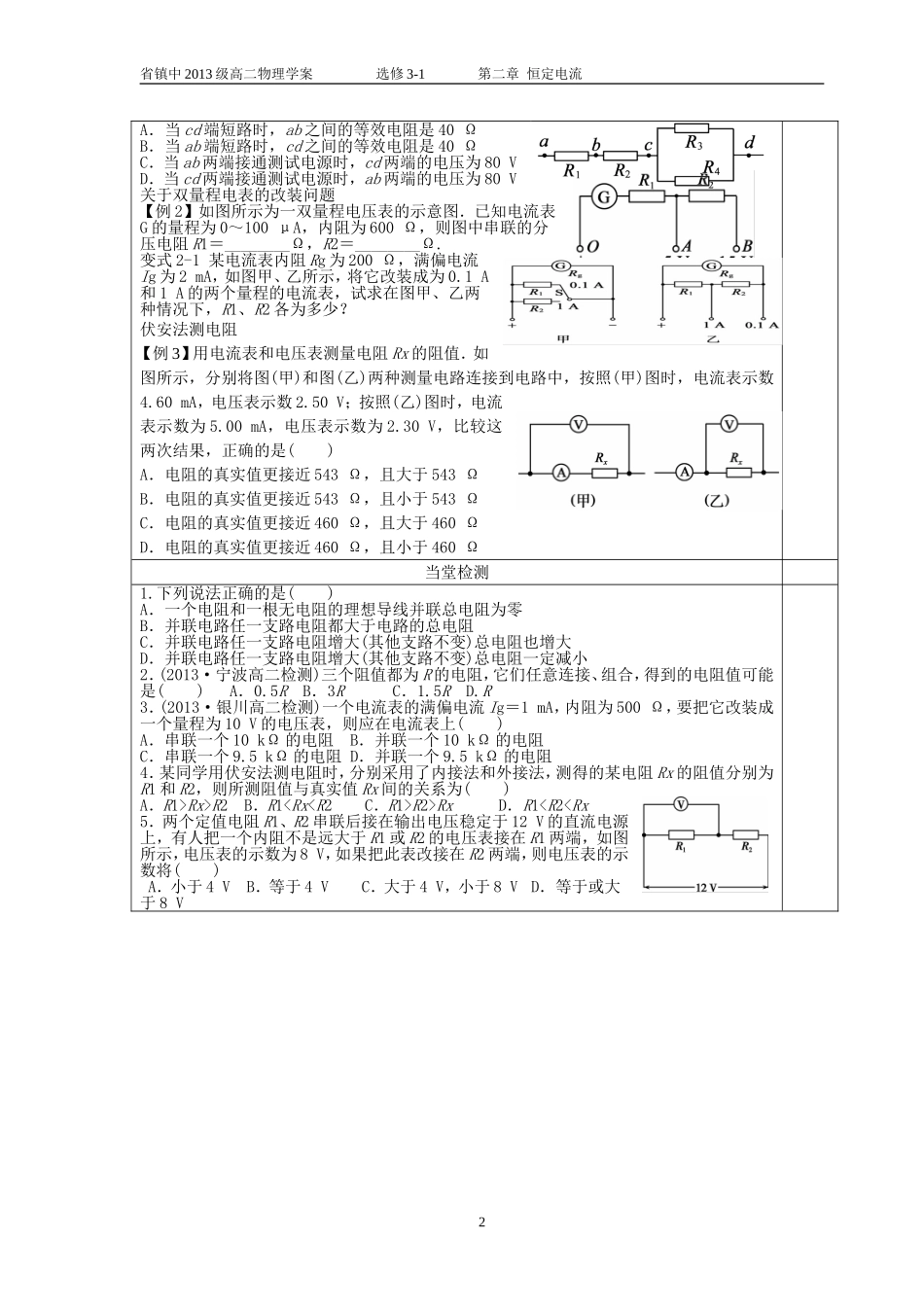

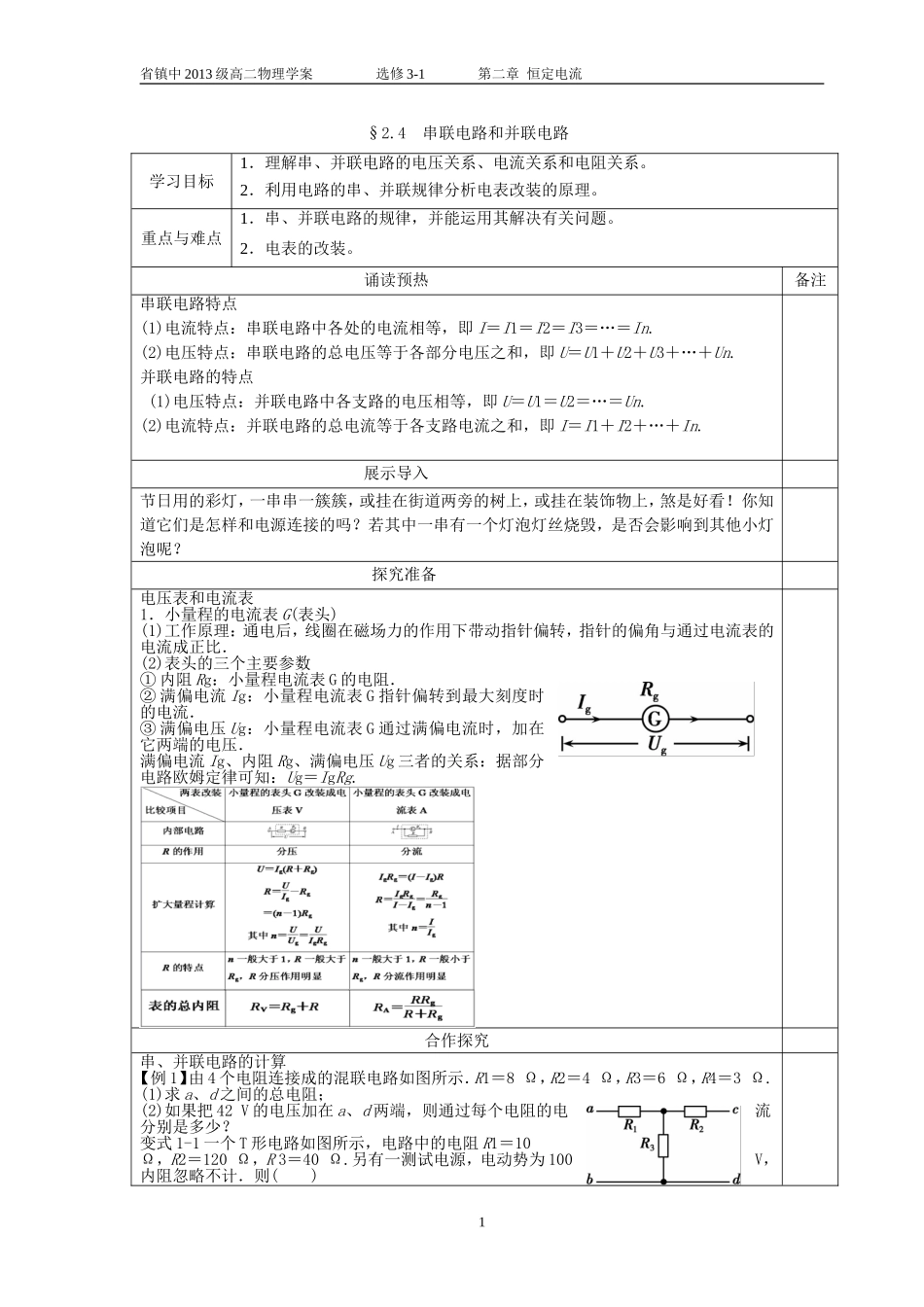

1省镇中2013级高二物理学案选修3-1第二章恒定电流§2.4串联电路和并联电路学习目标1．理解串、并联电路的电压关系、电流关系和电阻关系。2．利用电路的串、并联规律分析电表改装的原理。重点与难点1．串、并联电路的规律，并能运用其解决有关问题。2．电表的改装。诵读预热备注串联电路特点(1)电流特点：串联电路中各处的电流相等，即I＝I1＝I2＝I3＝…＝In.(2)电压特点：串联电路的总电压等于各部分电压之和，即U＝U1＋U2＋U3＋…＋Un.并联电路的特点(1)电压特点：并联电路中各支路的电压相等，即U＝U1＝U2＝…＝Un.(2)电流特点：并联电路的总电流等于各支路电流之和，即I＝I1＋I2＋…＋In.展示导入节日用的彩灯，一串串一簇簇，或挂在街道两旁的树上，或挂在装饰物上，煞是好看！你知道它们是怎样和电源连接的吗？若其中一串有一个灯泡灯丝烧毁，是否会影响到其他小灯泡呢？探究准备电压表和电流表1．小量程的电流表G(表头)(1)工作原理：通电后，线圈在磁场力的作用下带动指针偏转，指针的偏角与通过电流表的电流成正比．(2)表头的三个主要参数①内阻Rg：小量程电流表G的电阻．②满偏电流Ig：小量程电流表G指针偏转到最大刻度时的电流．③满偏电压Ug：小量程电流表G通过满偏电流时，加在它两端的电压．满偏电流Ig、内阻Rg、满偏电压Ug三者的关系：据部分电路欧姆定律可知：Ug＝IgRg.合作探究串、并联电路的计算【例1】由4个电阻连接成的混联电路如图所示．R1＝8Ω，R2＝4Ω，R3＝6Ω，R4＝3Ω.(1)求a、d之间的总电阻；(2)如果把42V的电压加在a、d两端，则通过每个电阻的电流分别是多少？变式1-1一个T形电路如图所示，电路中的电阻R1＝10Ω，R2＝120Ω，R3＝40Ω.另有一测试电源，电动势为100V，内阻忽略不计．则()2省镇中2013级高二物理学案选修3-1第二章恒定电流A．当cd端短路时，ab之间的等效电阻是40ΩB．当ab端短路时，cd之间的等效电阻是40ΩC．当ab两端接通测试电源时，cd两端的电压为80VD．当cd两端接通测试电源时，ab两端的电压为80V关于双量程电表的改装问题【例2】如图所示为一双量程电压表的示意图．已知电流表G的量程为0～100μA，内阻为600Ω，则图中串联的分压电阻R1＝________Ω，R2＝________Ω.变式2-1某电流表内阻Rg为200Ω，满偏电流Ig为2mA，如图甲、乙所示，将它改装成为0.1A和1A的两个量程的电流表，试求在图甲、乙两种情况下，R1、R2各为多少？伏安法测电阻【例3】用电流表和电压表测量电阻Rx的阻值．如图所示，分别将图(甲)和图(乙)两种测量电路连接到电路中，按照(甲)图时，电流表示数4.60mA，电压表示数2.50V；按照(乙)图时，电流表示数为5.00mA，电压表示数为2.30V，比较这两次结果，正确的是()A．电阻的真实值更接近543Ω，且大于543ΩB．电阻的真实值更接近543Ω，且小于543ΩC．电阻的真实值更接近460Ω，且大于460ΩD．电阻的真实值更接近460Ω，且小于460Ω当堂检测1.下列说法正确的是()A．一个电阻和一根无电阻的理想导线并联总电阻为零B．并联电路任一支路电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)总电阻也增大D．并联电路任一支路电阻增大(其他支路不变)总电阻一定减小2．(2013·宁波高二检测)三个阻值都为R的电阻，它们任意连接、组合，得到的电阻值可能是()A．0.5RB．3RC．1.5RD.R3．(2013·银川高二检测)一个电流表的满偏电流Ig＝1mA，内阻为500Ω，要把它改装成一个量程为10V的电压表，则应在电流表上()A．串联一个10kΩ的电阻B．并联一个10kΩ的电阻C．串联一个9.5kΩ的电阻D．并联一个9.5kΩ的电阻4．某同学用伏安法测电阻时，分别采用了内接法和外接法，测得的某电阻Rx的阻值分别为R1和R2，则所测阻值与真实值Rx间的关系为()A．R1>Rx>R2B．R1R2>RxD．R1
