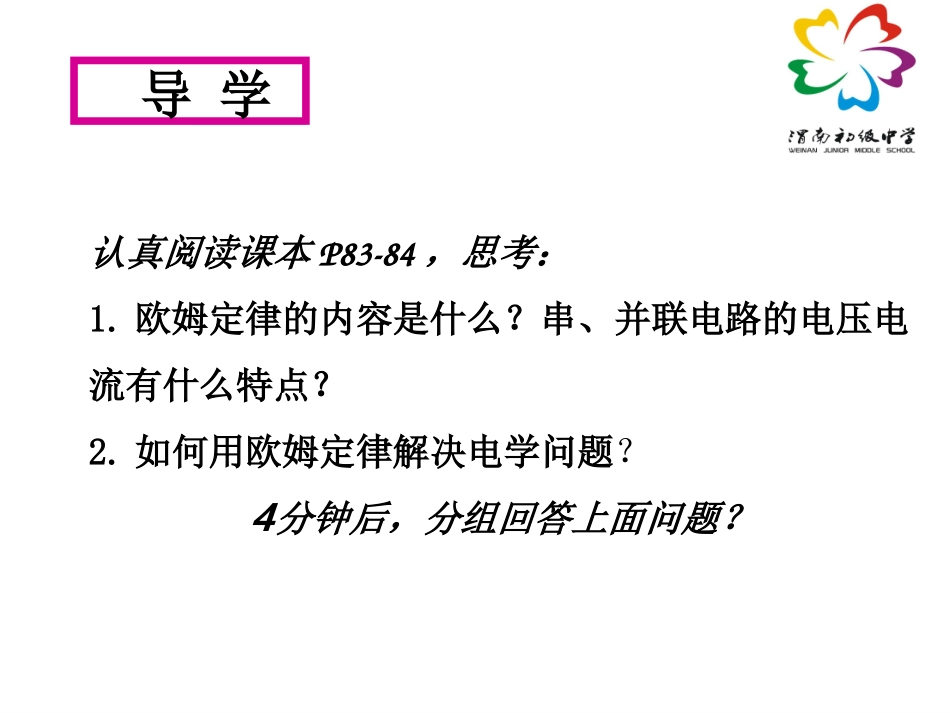

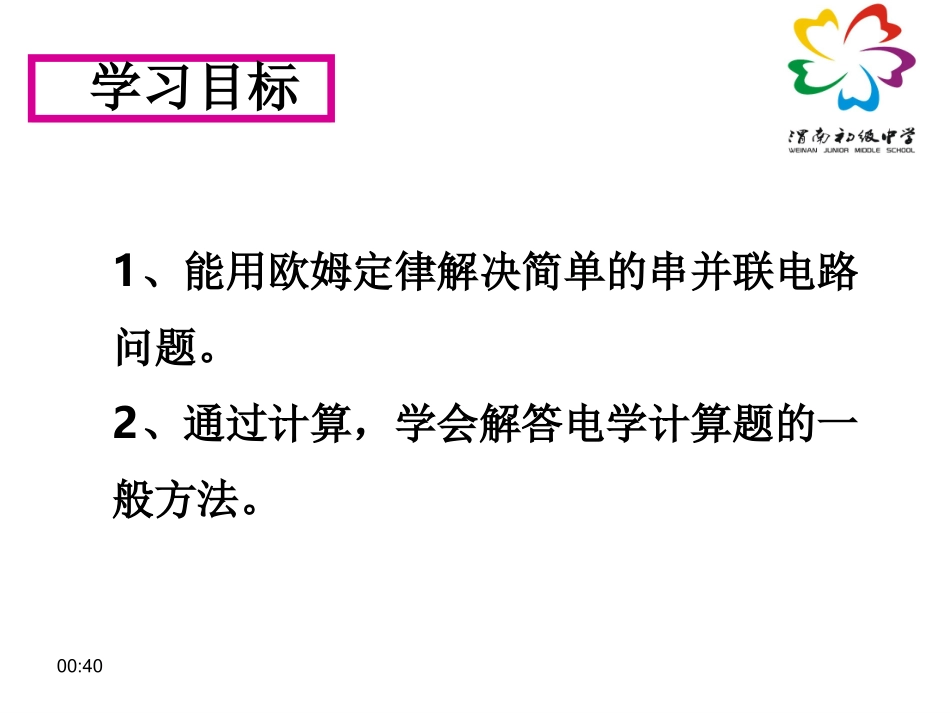

欧姆定律在串、并联电路中的应用2014.10.28第四节第四节九年级00:40学习目标1、能用欧姆定律解决简单的串并联电路问题。2、通过计算，学会解答电学计算题的一般方法。00:40认真阅读课本P83-84，思考：1.欧姆定律的内容是什么？串、并联电路的电压电流有什么特点？2.如何用欧姆定律解决电学问题？4分钟后，分组回答上面问题？导学欧姆定律：一个小灯泡的电阻是8欧，正常工作时的电压是3.6伏，现在要把这盏灯直接接在4.5伏的电源上能行吗？应该_____联一个多大的电阻？4.5V3.6V8Ω解：U2=U-U1=4.5V-3.6V=0.9VR2=U2/I=0.9V/0.9V串I=U1/R1=3.6V/8Ω=0.45A0.45A=2Ω答：应该串联一个2Ω的电阻。求解电路计算题的步骤:（1）根据题意分析各电路状态下电阻之间的连接方式，画出等效电路图。（2）通过审题，明确题目给出的已知条件和未知量，并将已知量的符号、数值和单位，未知量的符号，在电路图上标明。（3）每一步求解过程必须包括三步：写公式——代入数值和单位——得出结果。（1）根据题意分析各电路状态下电阻之间的连接方式，画出等效电路图。（2）通过审题，明确题目给出的已知条件和未知量，并将已知量的符号、数值和单位，未知量的符号，在电路图上标明。（3）每一步求解过程必须包括三步：写公式——代入数值和单位——得出结果。（1）根据题意分析各电路状态下电阻之间的连接方式，画出等效电路图。（2）通过审题，明确题目给出的已知条件和未知量，并将已知量的符号、数值和单位，未知量的符号，在电路图上标明。解：U=I(R1+R2)=0.3A×(5Ω+15Ω)=6VU1=I’R1=0.2A×40Ω=8VU2=U-U1=20V-8V=12VR2=U2/I’=12V/0.2A=60Ω解：I=U/R1=20V/40Ω=0.5A>0.2A该电阻不能正常工作。如图7所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终不亮，电流表示数为零，电压表示数为12V，则电路发生的故障可能是【】A．开关接触不良B．电流表断路C．滑动变阻器断路D．灯泡断路D（2013鄂州）在如图所示的电路中，闭合开关S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则【】A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路A00:40随堂练习册以及绩优学案对应本章节的练习册题
