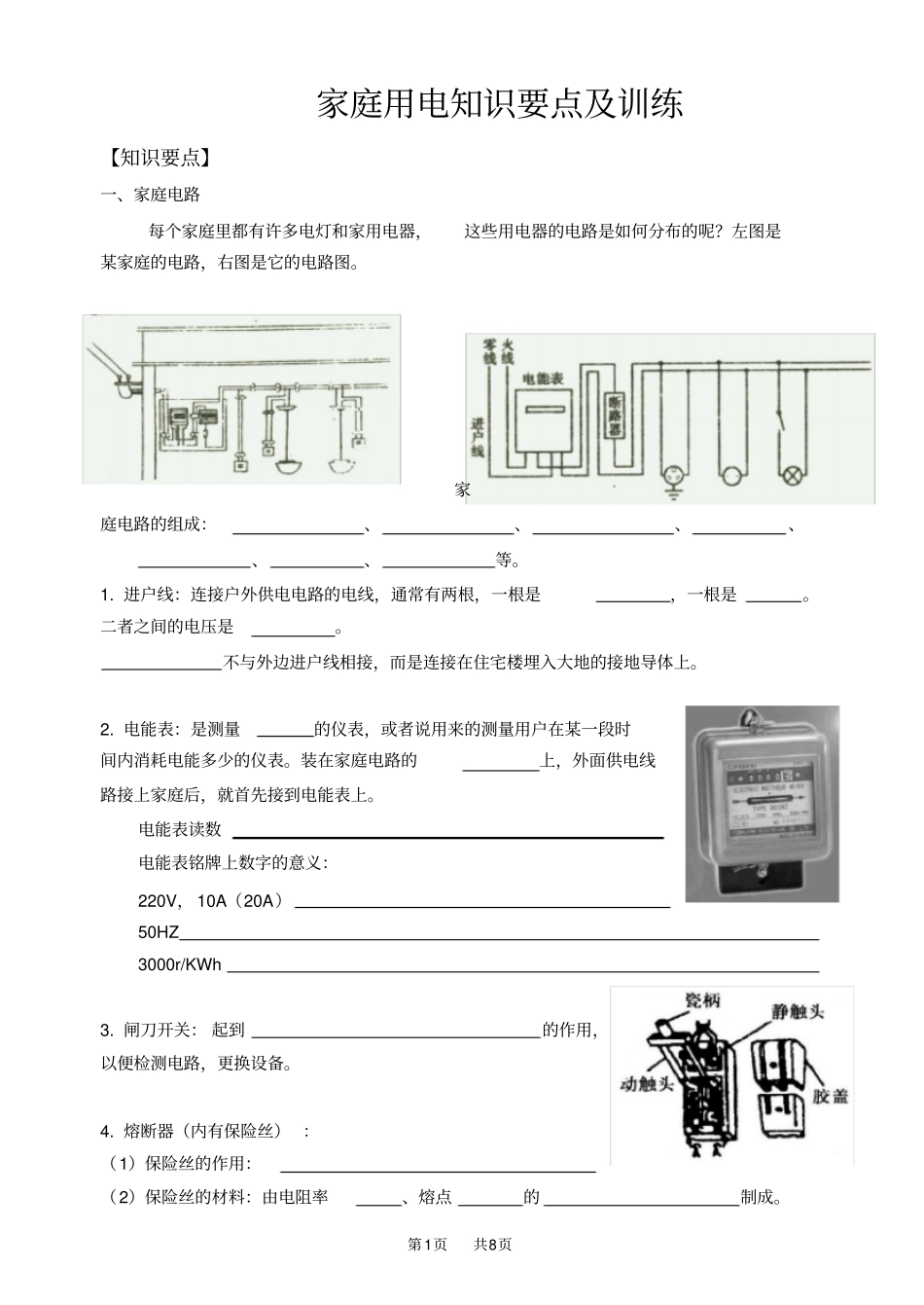

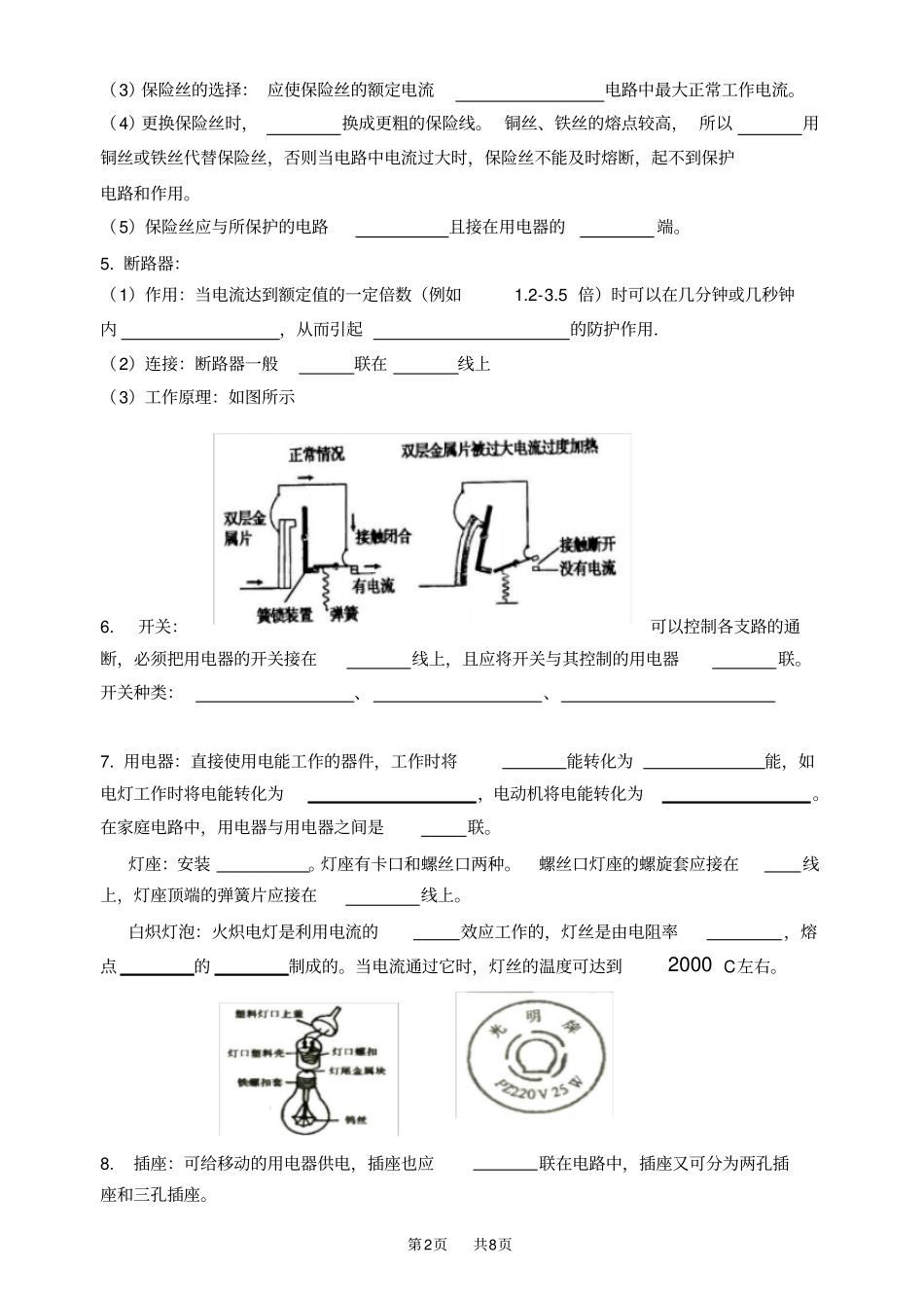

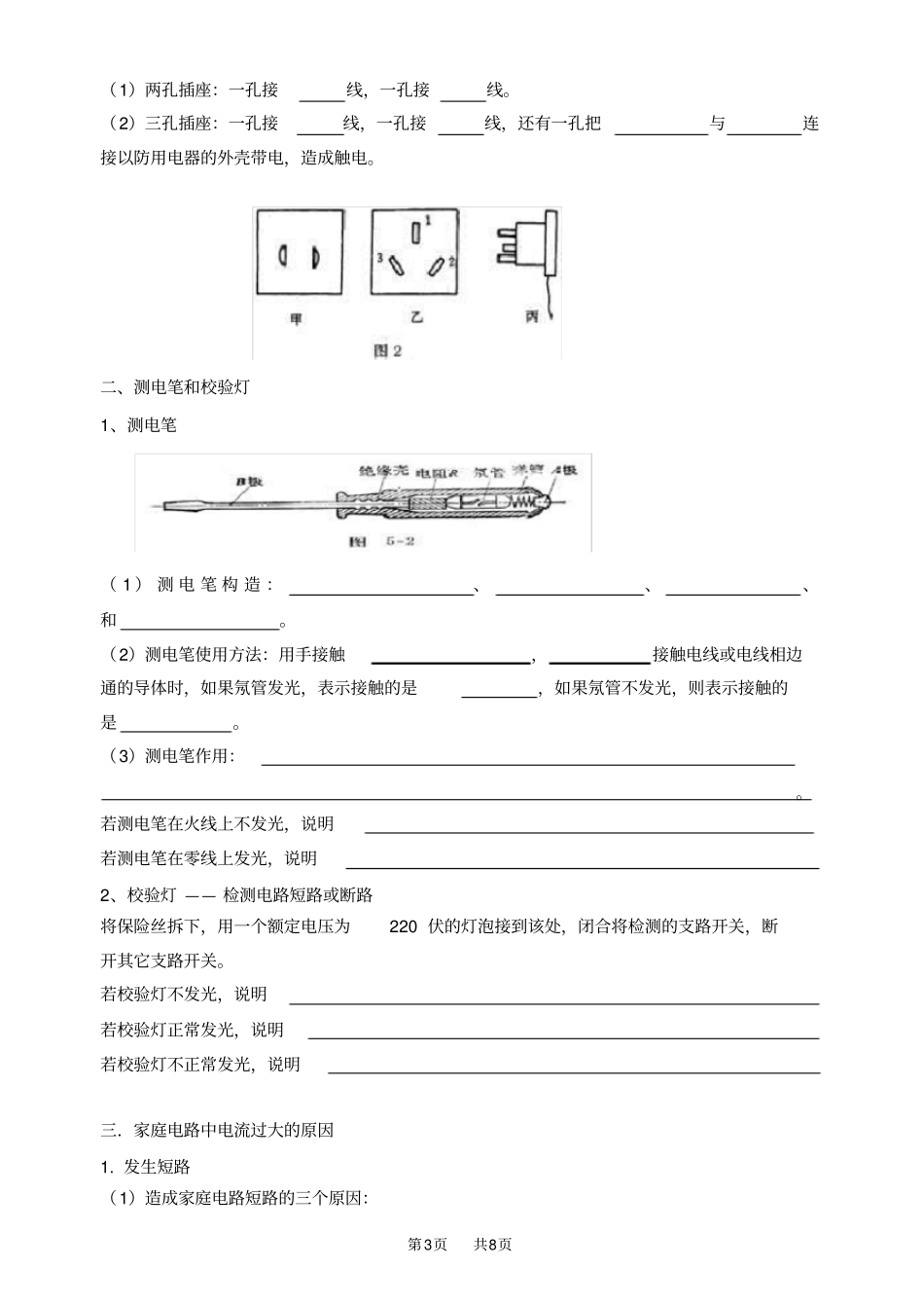

第1页共8页家庭用电知识要点及训练【知识要点】一、家庭电路每个家庭里都有许多电灯和家用电器，这些用电器的电路是如何分布的呢？左图是某家庭的电路，右图是它的电路图。家庭电路的组成：、、、、、、等。1.进户线：连接户外供电电路的电线，通常有两根，一根是，一根是。二者之间的电压是。不与外边进户线相接，而是连接在住宅楼埋入大地的接地导体上。2.电能表：是测量的仪表，或者说用来的测量用户在某一段时间内消耗电能多少的仪表。装在家庭电路的上，外面供电线路接上家庭后，就首先接到电能表上。电能表读数电能表铭牌上数字的意义：220V，10A（20A）50HZ3000r/KWh3.闸刀开关：起到的作用，以便检测电路，更换设备。4.熔断器（内有保险丝）：（1）保险丝的作用：（2）保险丝的材料：由电阻率、熔点的制成。第2页共8页（3）保险丝的选择：应使保险丝的额定电流电路中最大正常工作电流。（4）更换保险丝时，换成更粗的保险线。铜丝、铁丝的熔点较高，所以用铜丝或铁丝代替保险丝，否则当电路中电流过大时，保险丝不能及时熔断，起不到保护电路和作用。（5）保险丝应与所保护的电路且接在用电器的端。5.断路器：（1）作用：当电流达到额定值的一定倍数（例如1.2-3.5倍）时可以在几分钟或几秒钟内，从而引起的防护作用．（2）连接：断路器一般联在线上（3）工作原理：如图所示6.开关：可以控制各支路的通断，必须把用电器的开关接在线上，且应将开关与其控制的用电器联。开关种类：、、7.用电器：直接使用电能工作的器件，工作时将能转化为能，如电灯工作时将电能转化为，电动机将电能转化为。在家庭电路中，用电器与用电器之间是联。灯座：安装。灯座有卡口和螺丝口两种。螺丝口灯座的螺旋套应接在线上，灯座顶端的弹簧片应接在线上。白炽灯泡：火炽电灯是利用电流的效应工作的，灯丝是由电阻率，熔点的制成的。当电流通过它时，灯丝的温度可达到2000C左右。8.插座：可给移动的用电器供电，插座也应联在电路中，插座又可分为两孔插座和三孔插座。第3页共8页（1）两孔插座：一孔接线，一孔接线。（2）三孔插座：一孔接线，一孔接线，还有一孔把与连接以防用电器的外壳带电，造成触电。二、测电笔和校验灯1、测电笔（1）测电笔构造：、、、和。（2）测电笔使用方法：用手接触，接触电线或电线相边通的导体时，如果氖管发光，表示接触的是，如果氖管不发光，则表示接触的是。（3）测电笔作用：。若测电笔在火线上不发光，说明若测电笔在零线上发光，说明2、校验灯——检测电路短路或断路将保险丝拆下，用一个额定电压为220伏的灯泡接到该处，闭合将检测的支路开关，断开其它支路开关。若校验灯不发光，说明若校验灯正常发光，说明若校验灯不正常发光，说明三．家庭电路中电流过大的原因1.发生短路（1）造成家庭电路短路的三个原因：第4页共8页①电线或用电器使用年久绝缘皮破损或老化，使火线和零线直接连通；②连线时没仔细查看造成短路；③在用电器两端的接线柱上，有一根线没接牢而脱落和另一根接触连通，造成短路（2）家庭电路中常见短路的几种类型：①插座短路②插头短路③灯座短路④开关短路（不是真正意义上的短路）2．同时接入电路的用电器的总功率过大【课堂练习】1．在家庭电路中，从进户线起连接顺序正确的是（）A．闸刀开关、电能表、保险盒、插座B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座D．电能表、保险盒、闸刀开关、插座2.下列哪个电路元件家庭电路中找不到（）A.电源B.导线C.开关D.插座3．家庭电路中，自动空气开关的主要作用是（）A．保证用电器的电压不变B．保证电路的电流不变C．保证用电器的功率不变D．在电路发生短路时自动切断电路4.保险丝在电路中所起的作用是：（）A、减小电路中的电流，避免产生危险B、能使电路中的电压降低，避免产生危险C、用电器消耗的电能过多时，自动切断电路D、在电流过大，超过规定值时能自动切断电源5．下列现象中，可能引起家中保险丝熔断的是（）①插座中的两个线头相碰②开关中的两个线头相碰③电路中增加了大功率的用电器④灯丝烧断A．①②B．②③C．②④D．①③6．关于照明电路的安装，下列...
