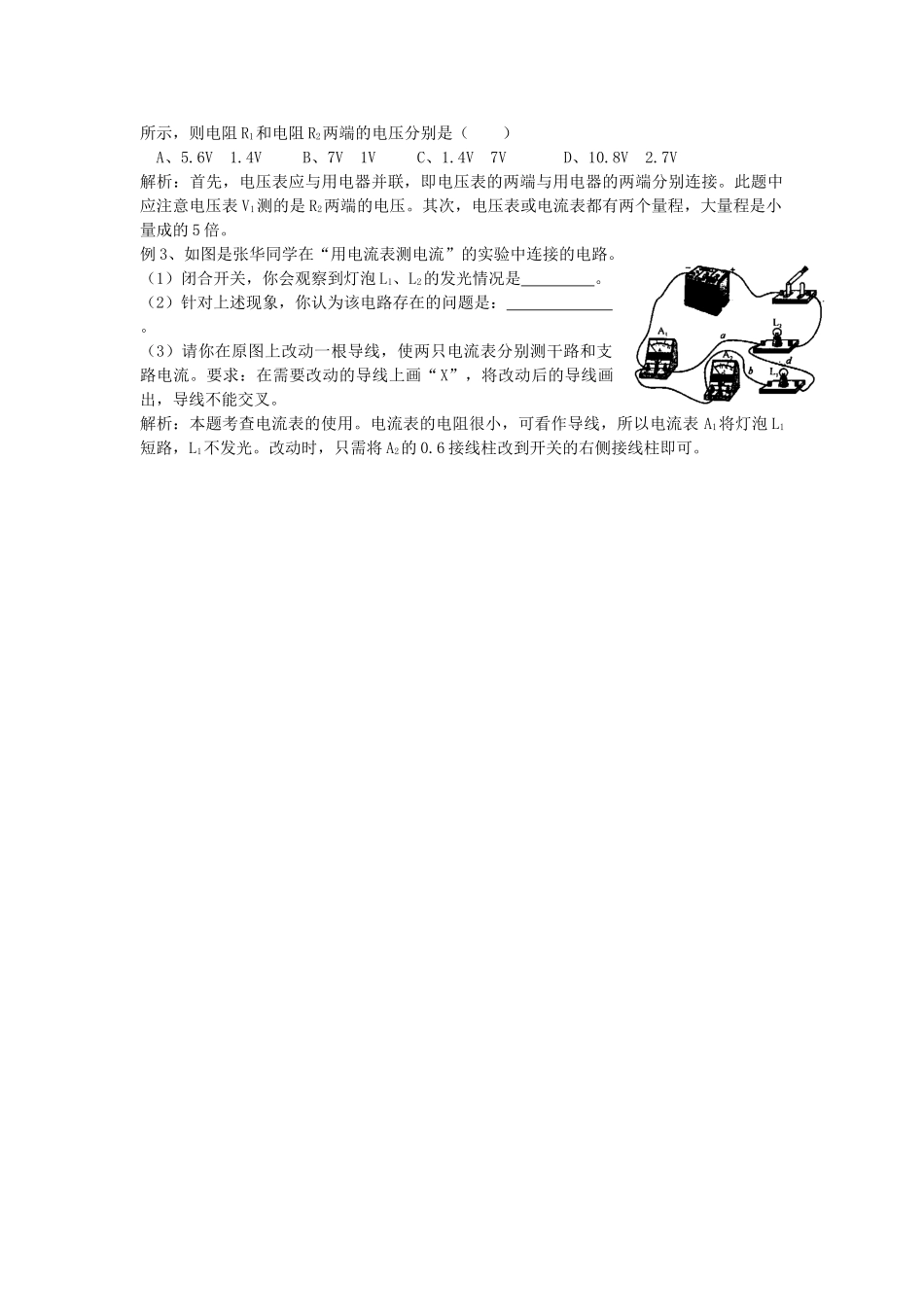

电学专题一知识结构：本部分知识包括《电流和电路》、《电压、电阻》分作用家庭电路：组成及各部连接方式：串联、并联路状态：通路、断路、短电器电源、开关、导线、用组成电路的方向方向：正电荷定向移动电源、通路持续电流的条件形成：电荷的定向移动电流原子的结构、元电荷斥原理：同种电荷相互排结构：金属球、杆、箔验电器种类及相互作用接触带电摩擦起电产生方法电荷电路::定义单位及换算测量工具使用规则电路中的关系串联并联电流/I电流的强弱1A=103mA=106uA电流表相同点：不同点：I=I1=I2U=U1+U2电压/U电流形成的原因1kV=103V=106mV电压表I=I1+I2U=U1=U2电阻/R导体对电流的阻碍作用1MΩ=103kΩ=106Ω电流表、电压表R=R1+R2R=2121RRRR典型例题例1：在如图所示的电路中圆圈里填上适当的电表符号，填上后使之成为正确的电路图，闭合开关后，两灯均正常发光。解析：初中物理实验中，电流表电阻可以认为是0，电压表可以认为是无穷大。在分析电路的连接方式时，可以将电流表等效为导线，电压表等效为断路。答案：甲、丙为电压表，乙为电流表（或甲、丙为电流表，乙为电压表）。例2、如图所示，当开关闭合后，两个电压表指针偏转如图所示，则电阻R1和电阻R2两端的电压分别是（）A、5.6V1.4VB、7V1VC、1.4V7VD、10.8V2.7V解析：首先，电压表应与用电器并联，即电压表的两端与用电器的两端分别连接。此题中应注意电压表V1测的是R2两端的电压。其次，电压表或电流表都有两个量程，大量程是小量成的5倍。例3、如图是张华同学在“用电流表测电流”的实验中连接的电路。（1）闭合开关，你会观察到灯泡L1、L2的发光情况是。（2）针对上述现象，你认为该电路存在的问题是：。（3）请你在原图上改动一根导线，使两只电流表分别测干路和支路电流。要求：在需要改动的导线上画“X”，将改动后的导线画出，导线不能交叉。解析：本题考查电流表的使用。电流表的电阻很小，可看作导线，所以电流表A1将灯泡L1短路，L1不发光。改动时，只需将A2的0.6接线柱改到开关的右侧接线柱即可。
