九年级数学下册 第3章(投影与三视图)单元综合测试 (新版)浙教版试卷VIP免费

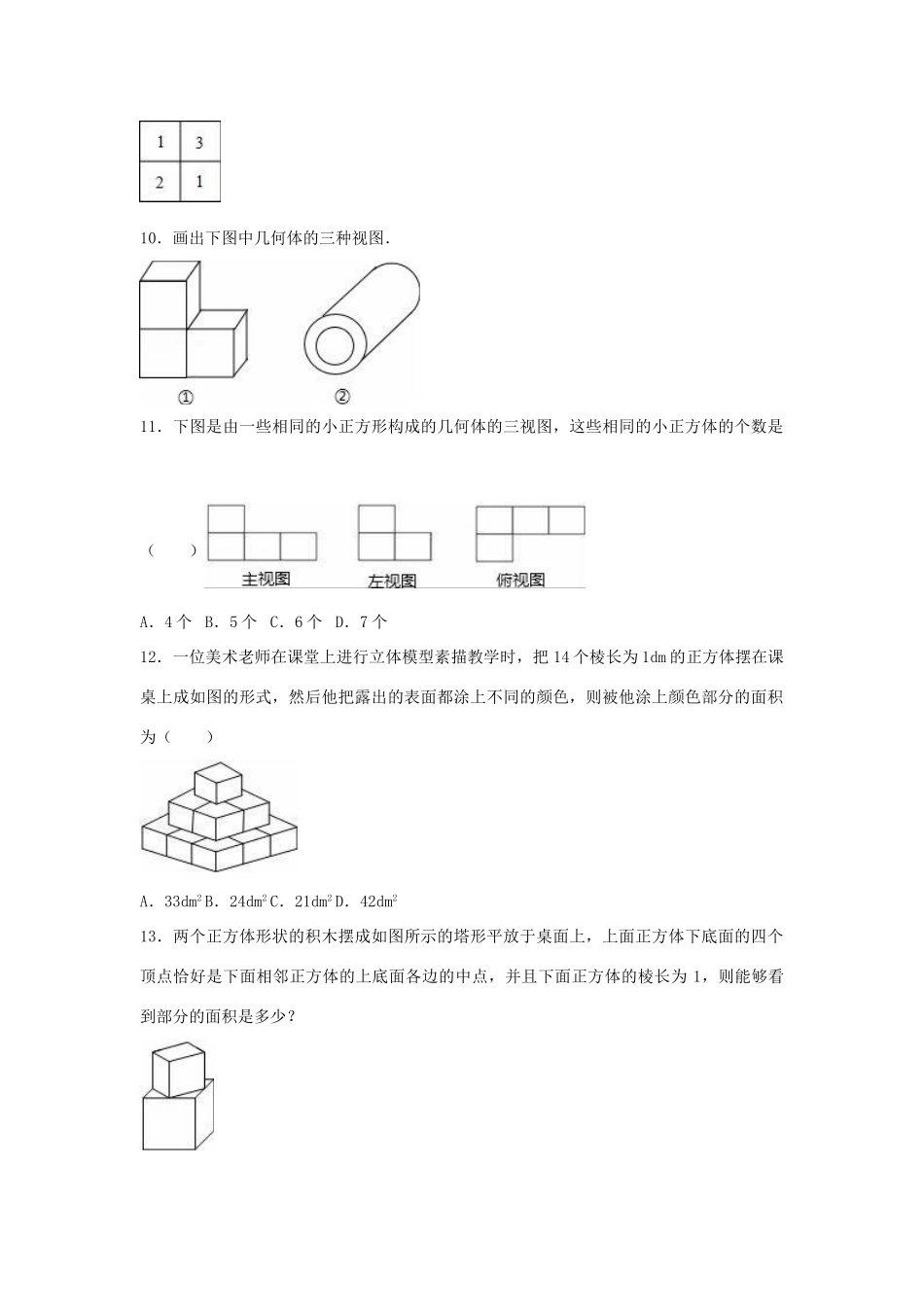

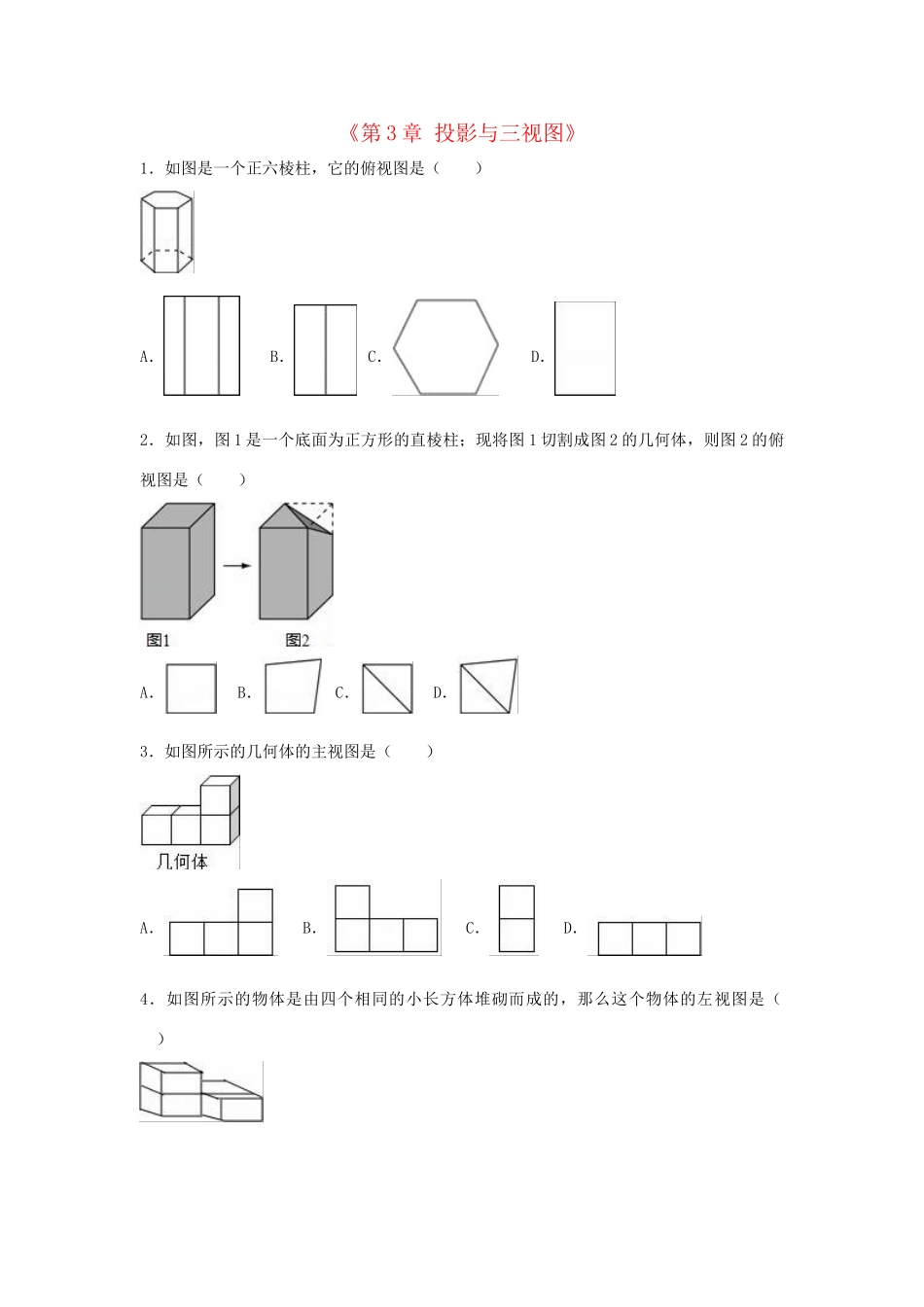

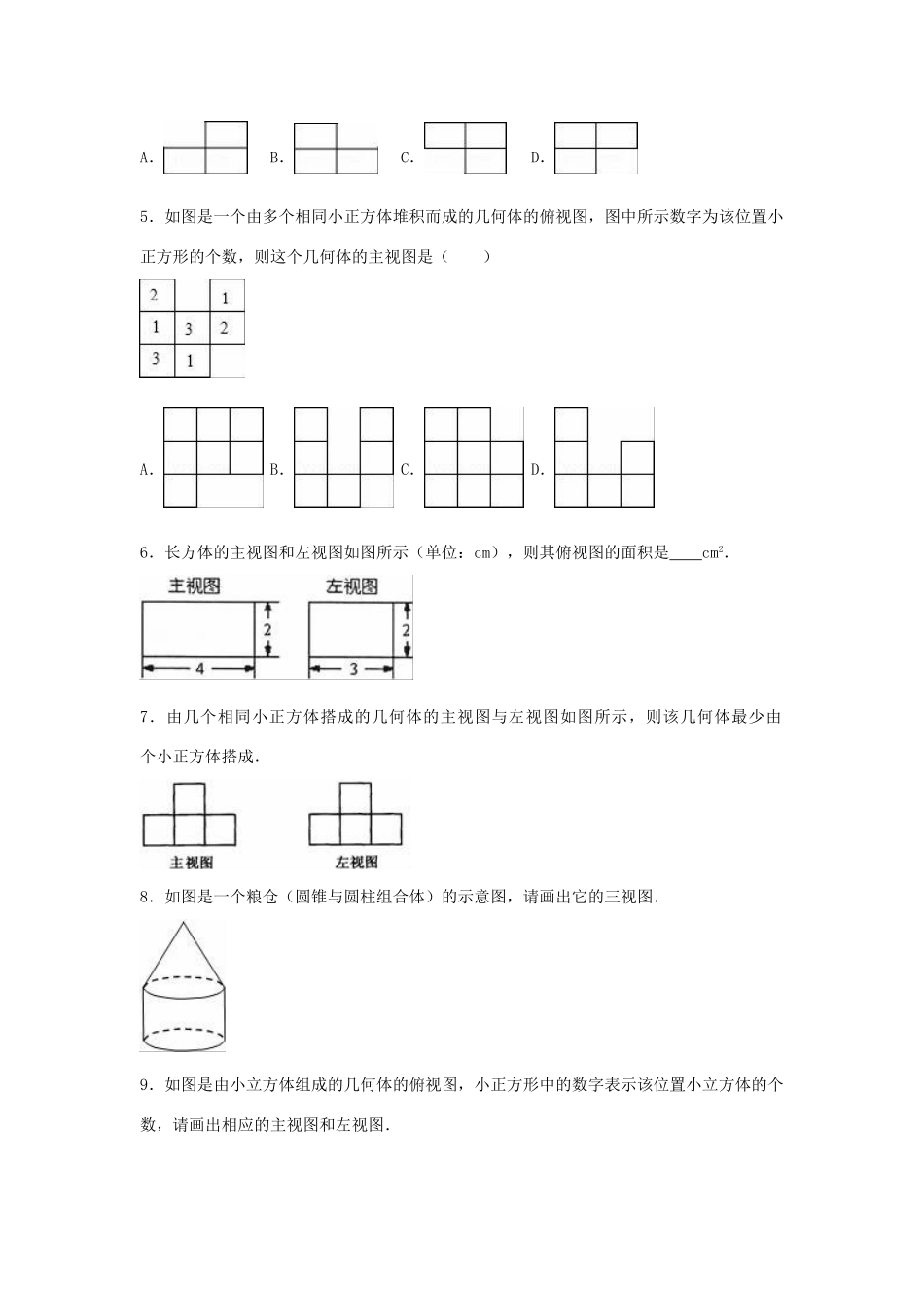

《第3章投影与三视图》1．如图是一个正六棱柱，它的俯视图是（）A．B．C．D．2．如图，图1是一个底面为正方形的直棱柱；现将图1切割成图2的几何体，则图2的俯视图是（）A．B．C．D．3．如图所示的几何体的主视图是（）A．B．C．D．4．如图所示的物体是由四个相同的小长方体堆砌而成的，那么这个物体的左视图是（）A．B．C．D．5．如图是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所示数字为该位置小正方形的个数，则这个几何体的主视图是（）A．B．C．D．6．长方体的主视图和左视图如图所示（单位：cm），则其俯视图的面积是cm2．7．由几个相同小正方体搭成的几何体的主视图与左视图如图所示，则该几何体最少由个小正方体搭成．8．如图是一个粮仓（圆锥与圆柱组合体）的示意图，请画出它的三视图．9．如图是由小立方体组成的几何体的俯视图，小正方形中的数字表示该位置小立方体的个数，请画出相应的主视图和左视图．10．画出下图中几何体的三种视图．11．下图是由一些相同的小正方形构成的几何体的三视图，这些相同的小正方体的个数是（）A．4个B．5个C．6个D．7个12．一位美术老师在课堂上进行立体模型素描教学时，把14个棱长为1dm的正方体摆在课桌上成如图的形式，然后他把露出的表面都涂上不同的颜色，则被他涂上颜色部分的面积为（）A．33dm2B．24dm2C．21dm2D．42dm213．两个正方体形状的积木摆成如图所示的塔形平放于桌面上，上面正方体下底面的四个顶点恰好是下面相邻正方体的上底面各边的中点，并且下面正方体的棱长为1，则能够看到部分的面积是多少？14．一个几何体的三视图如图所示，它的俯视图为菱形．请写出该几何体的形状，并根据图中所给的数据求出它的侧面积．15．用小立方体搭成的几何体的主视图和左视图如图所示，则搭成这个几何体至少要多少个小立方体？最多要多少个小立方体？《第3章投影与三视图》参考答案与试题解析1．如图是一个正六棱柱，它的俯视图是（）A．B．C．D．【考点】简单几何体的三视图．【专题】几何图形问题．【分析】找到从上面看所得到的图形即可，注意看见的棱用实线表示．【解答】解：从上面看可得到一个正六边形．故选C．【点评】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．2．如图，图1是一个底面为正方形的直棱柱；现将图1切割成图2的几何体，则图2的俯视图是（）A．B．C．D．【考点】简单几何体的三视图；截一个几何体．【专题】几何图形问题．【分析】俯视图是从物体上面看到的图形，应把所看到的所有棱都表示在所得图形中．【解答】解：从上面看，图2的俯视图是正方形，有一条对角线．故选C．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．3．如图所示的几何体的主视图是（）A．B．C．D．【考点】简单组合体的三视图．【专题】常规题型．【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【解答】解：几何体的主视图是：故选：A．【点评】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．4．如图所示的物体是由四个相同的小长方体堆砌而成的，那么这个物体的左视图是（）A．B．C．D．【考点】简单组合体的三视图．【分析】根据左视图，后排两层，前排一层，可得答案．【解答】解：后排两层，前排一层，故选：B．【点评】本题考查了简单组合体的三视图，注意左视图后排画在左边，前排画在右边．5．如图是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所示数字为该位置小正方形的个数，则这个几何体的主视图是（）A．B．C．D．【考点】由三视图判断几何体；简单组合体的三视图．【分析】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有3列，从左到右分别是3，3，2个正方形．【解答】解：由俯视图中的数字可得：主视图有3列，从左到右分别是3，3，2个正方形．故选C．【点评】本题考查了学生的思考能力和对几何体三种视图的空间想象能力．6．长方体的主视图和左视图如图所示（单位：cm），则其俯视图的面积是12cm2．【考点】由三视图判断几何体．【专题】压轴题．【分析】主视...
