九年级物理上册 等效电路同步测试 教科版试卷VIP免费

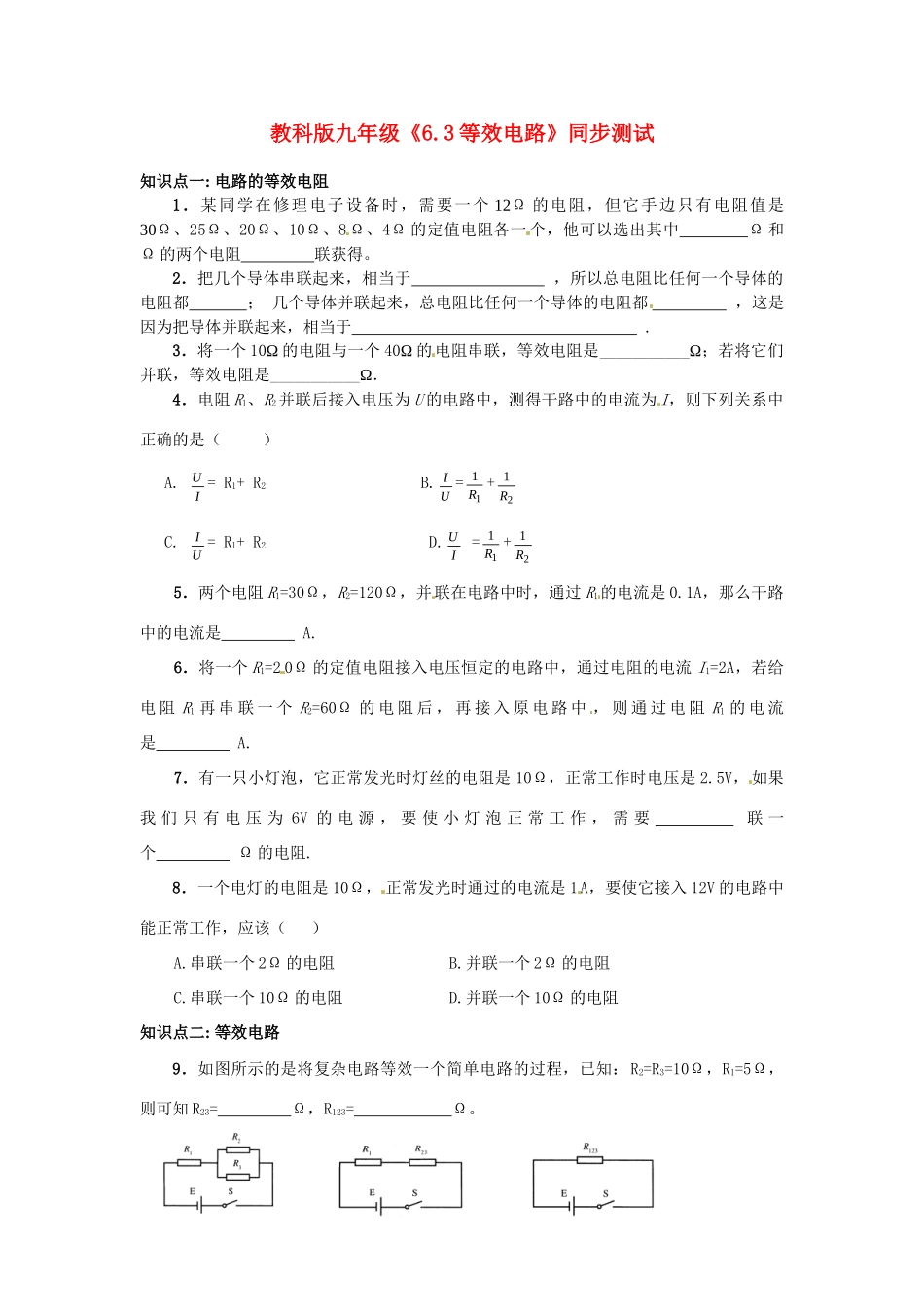

九年级物理上册 等效电路同步测试 教科版试卷_第1页
1/2

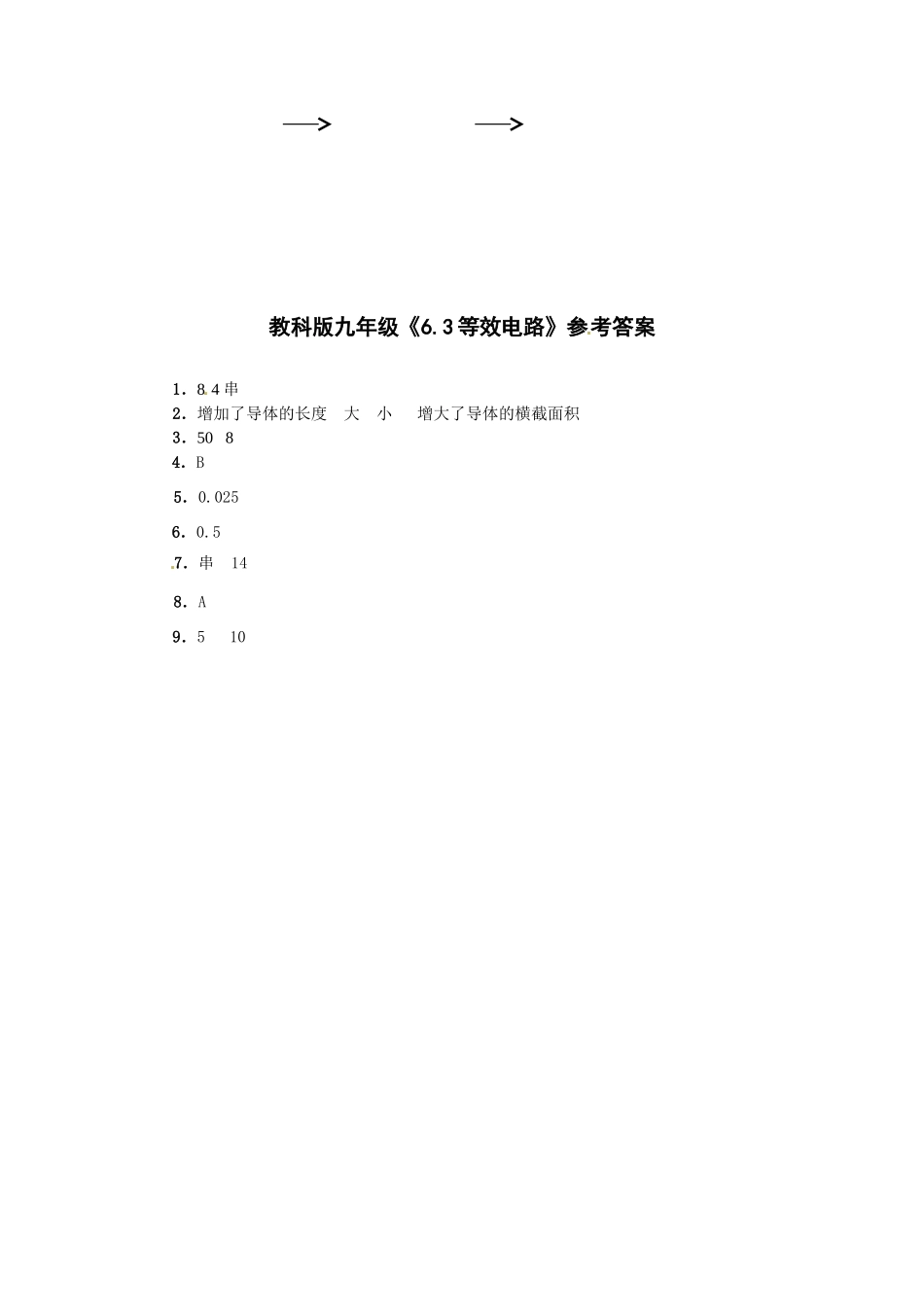

九年级物理上册 等效电路同步测试 教科版试卷_第2页
2/2
教科版九年级《6.3等效电路》同步测试知识点一:电路的等效电阻1.某同学在修理电子设备时,需要一个12Ω的电阻,但它手边只有电阻值是30Ω、25Ω、20Ω、10Ω、8Ω、4Ω的定值电阻各一个,他可以选出其中Ω和Ω的两个电阻联获得。2.把几个导体串联起来,相当于,所以总电阻比任何一个导体的电阻都;几个导体并联起来,总电阻比任何一个导体的电阻都,这是因为把导体并联起来,相当于.3.将一个10Ω的电阻与一个40Ω的电阻串联,等效电阻是___________Ω;若将它们并联,等效电阻是___________Ω.4.电阻R1、R2并联后接入电压为U的电路中,测得干路中的电流为I,则下列关系中正确的是()A.IU=R1+R2B.UI=11R+21RC.UI=R1+R2D.IU=11R+21R5.两个电阻R1=30Ω,R2=120Ω,并联在电路中时,通过R1的电流是0.1A,那么干路中的电流是A.6.将一个R1=20Ω的定值电阻接入电压恒定的电路中,通过电阻的电流I1=2A,若给电阻R1再串联一个R2=60Ω的电阻后,再接入原电路中,则通过电阻R1的电流是A.7.有一只小灯泡,它正常发光时灯丝的电阻是10Ω,正常工作时电压是2.5V,如果我们只有电压为6V的电源,要使小灯泡正常工作,需要联一个Ω的电阻.8.一个电灯的电阻是10Ω,正常发光时通过的电流是1A,要使它接入12V的电路中能正常工作,应该()A.串联一个2Ω的电阻B.并联一个2Ω的电阻C.串联一个10Ω的电阻D.并联一个10Ω的电阻知识点二:等效电路9.如图所示的是将复杂电路等效一个简单电路的过程,已知:R2=R3=10Ω,R1=5Ω,则可知R23=Ω,R123=Ω。教科版九年级《6.3等效电路》参考答案1.84串2.增加了导体的长度大小增大了导体的横截面积3.5084.B5.0.0256.0.57.串148.A9.510
