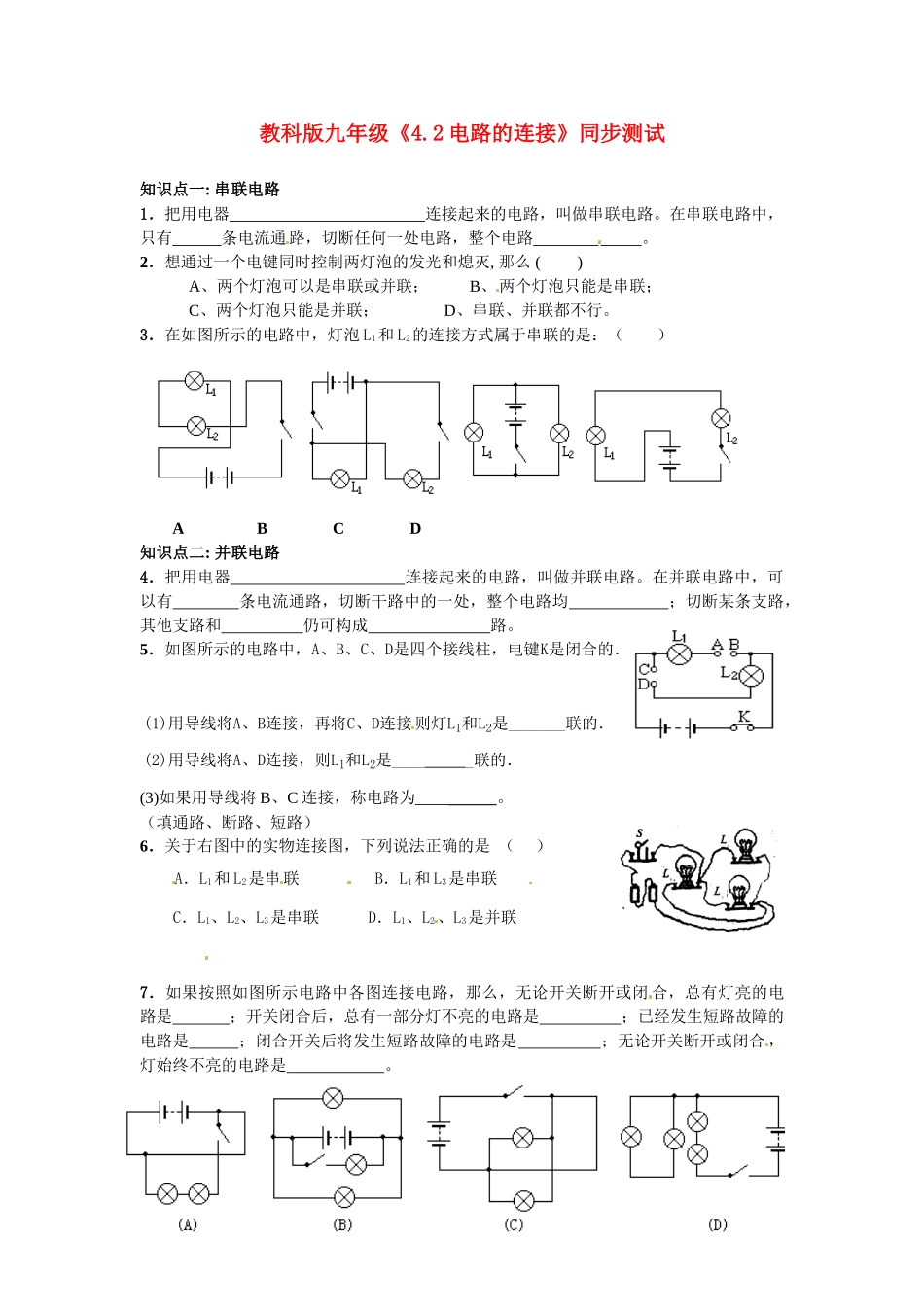

教科版九年级《4.2电路的连接》同步测试知识点一:串联电路1．把用电器连接起来的电路，叫做串联电路。在串联电路中，只有条电流通路，切断任何一处电路，整个电路。2．想通过一个电键同时控制两灯泡的发光和熄灭,那么()A、两个灯泡可以是串联或并联；B、两个灯泡只能是串联；C、两个灯泡只能是并联；D、串联、并联都不行。3．在如图所示的电路中，灯泡L1和L2的连接方式属于串联的是：（）ABCD知识点二:并联电路4．把用电器连接起来的电路，叫做并联电路。在并联电路中，可以有条电流通路，切断干路中的一处，整个电路均；切断某条支路，其他支路和仍可构成路。5．如图所示的电路中，A、B、C、D是四个接线柱，电键K是闭合的．(1)用导线将A、B连接，再将C、D连接则灯L1和L2是_______联的．(2)用导线将A、D连接，则L1和L2是_____联的．(3)如果用导线将B、C连接，称电路为____。（填通路、断路、短路）6．关于右图中的实物连接图，下列说法正确的是（）A．L1和L2是串联B．L1和L3是串联C．L1、L2、L3是串联D．L1、L2、L3是并联7．如果按照如图所示电路中各图连接电路，那么，无论开关断开或闭合，总有灯亮的电路是；开关闭合后，总有一部分灯不亮的电路是；已经发生短路故障的电路是；闭合开关后将发生短路故障的电路是；无论开关断开或闭合，灯始终不亮的电路是。教科版九年级《4.2电路的连接》参考答案1．逐个顺次一断路2．A3．AD4．并列多断路干路通路5．(1)并(2)串(3)短路6．D7．BDACAC
