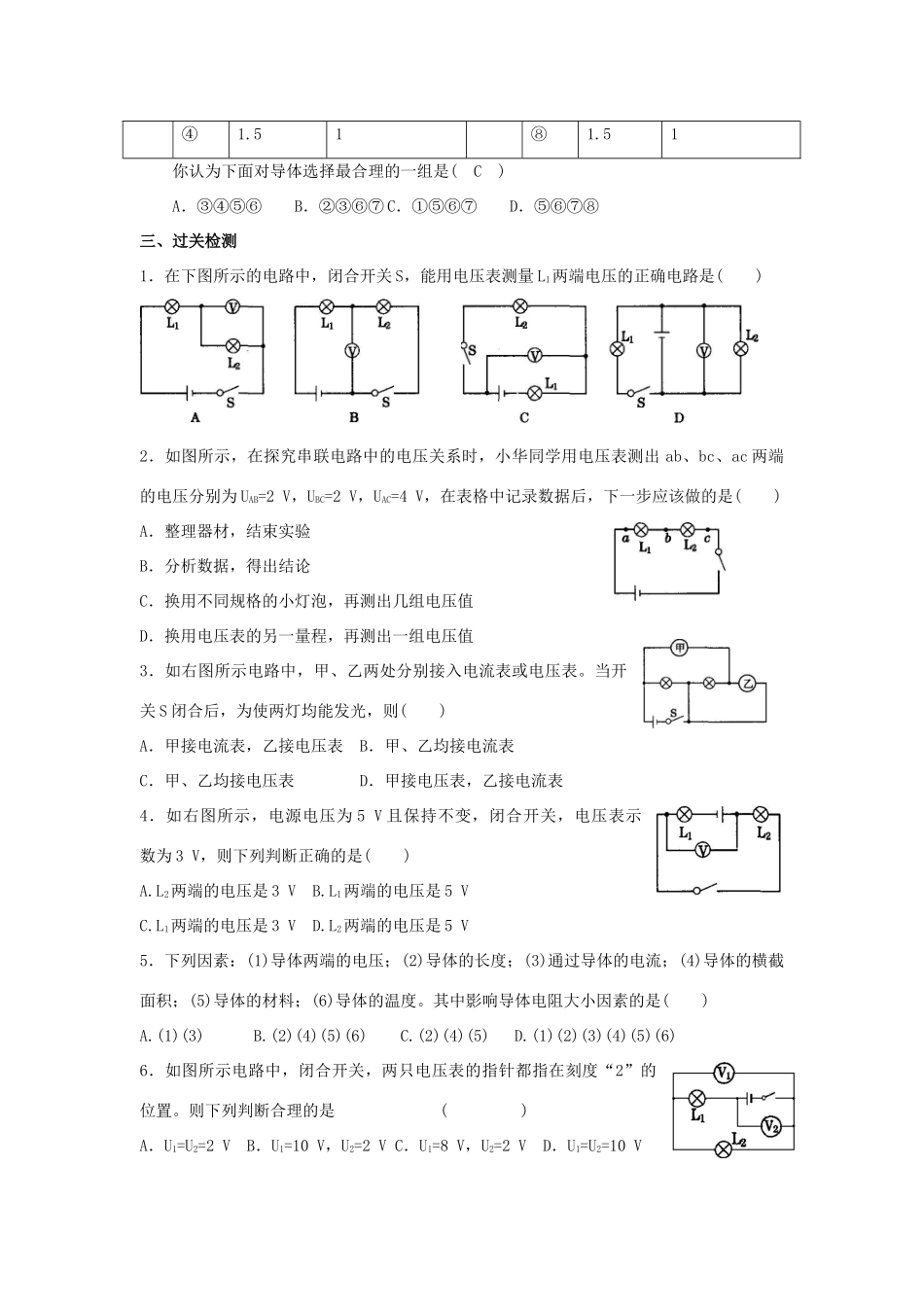

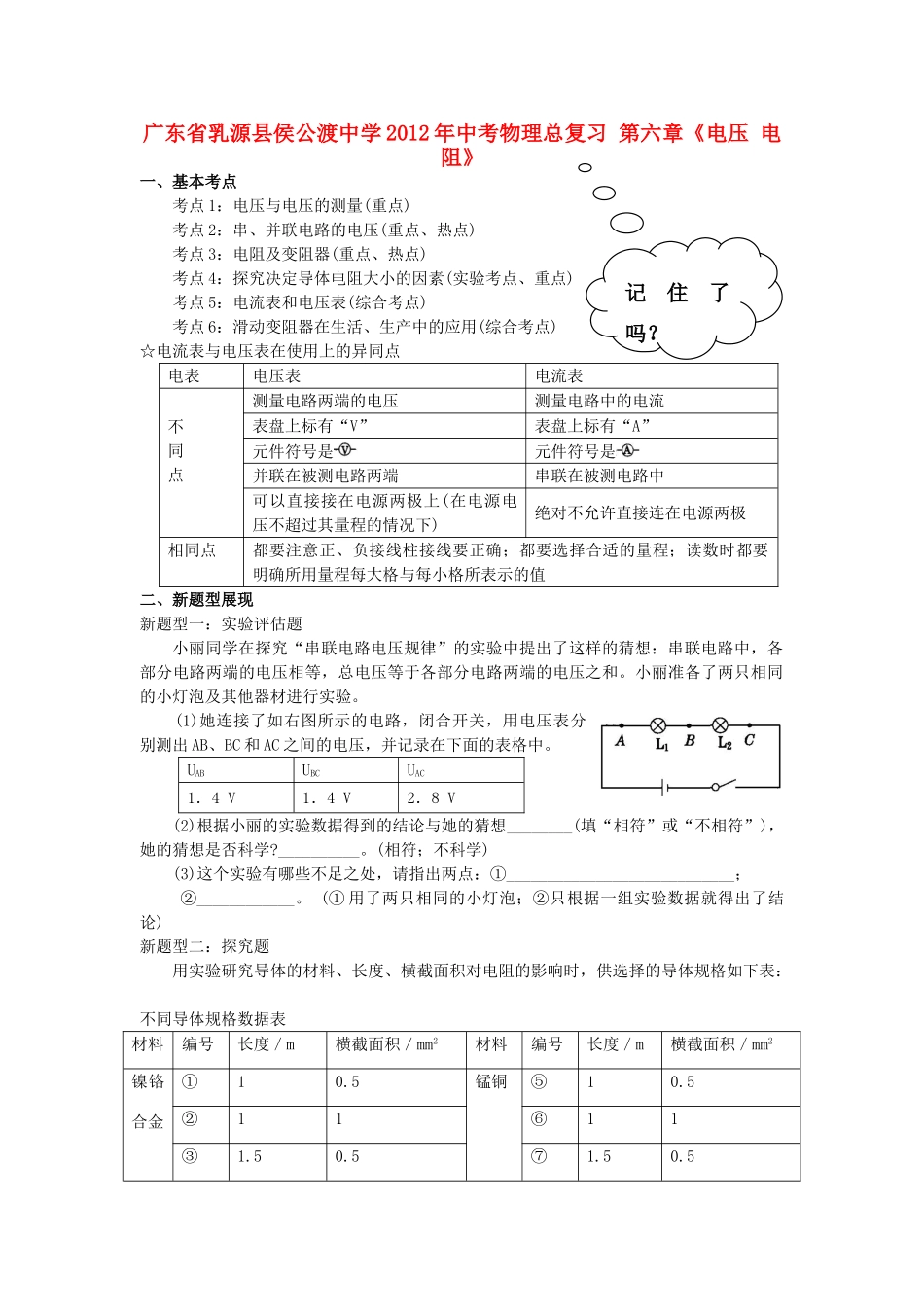

广东省乳源县侯公渡中学2012年中考物理总复习第六章《电压电阻》一、基本考点考点1：电压与电压的测量(重点)考点2：串、并联电路的电压(重点、热点)考点3：电阻及变阻器(重点、热点)考点4：探究决定导体电阻大小的因素(实验考点、重点)考点5：电流表和电压表(综合考点)考点6：滑动变阻器在生活、生产中的应用(综合考点)☆电流表与电压表在使用上的异同点电表电压表电流表不同点测量电路两端的电压测量电路中的电流表盘上标有“V”表盘上标有“A”元件符号是元件符号是并联在被测电路两端串联在被测电路中可以直接接在电源两极上(在电源电压不超过其量程的情况下)绝对不允许直接连在电源两极相同点都要注意正、负接线柱接线要正确；都要选择合适的量程；读数时都要明确所用量程每大格与每小格所表示的值二、新题型展现新题型一：实验评估题小丽同学在探究“串联电路电压规律”的实验中提出了这样的猜想：串联电路中，各部分电路两端的电压相等，总电压等于各部分电路两端的电压之和。小丽准备了两只相同的小灯泡及其他器材进行实验。(1)她连接了如右图所示的电路，闭合开关，用电压表分别测出AB、BC和AC之间的电压，并记录在下面的表格中。UABUBCUAC1．4V1．4V2．8V(2)根据小丽的实验数据得到的结论与她的猜想________(填“相符”或“不相符”)，她的猜想是否科学?__________。(相符；不科学)(3)这个实验有哪些不足之处，请指出两点：①____________________________；②____________。(①用了两只相同的小灯泡；②只根据一组实验数据就得出了结论)新题型二：探究题用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导体规格如下表：不同导体规格数据表材料编号长度／m横截面积／mm2材料编号长度／m横截面积／mm2镍铬合金①10.5锰铜⑤10.5②11⑥11③1.50.5⑦1.50.5记住了吗？④1.51⑧1.51你认为下面对导体选择最合理的一组是(C)A．③④⑤⑥B．②③⑥⑦C．①⑤⑥⑦D．⑤⑥⑦⑧三、过关检测1．在下图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是()2．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为UAB=2V，UBC=2V，UAC=4V，在表格中记录数据后，下一步应该做的是()A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值3．如右图所示电路中，甲、乙两处分别接入电流表或电压表。当开关S闭合后，为使两灯均能发光，则()A．甲接电流表，乙接电压表B．甲、乙均接电流表C．甲、乙均接电压表D．甲接电压表，乙接电流表4．如右图所示，电源电压为5V且保持不变，闭合开关，电压表示数为3V，则下列判断正确的是()A.L2两端的电压是3VB.L1两端的电压是5VC.L1两端的电压是3VD.L2两端的电压是5V21世纪教育网5．下列因素：(1)导体两端的电压；(2)导体的长度；(3)通过导体的电流；(4)导体的横截面积；(5)导体的材料；(6)导体的温度。其中影响导体电阻大小因素的是()A.(1)(3)B.(2)(4)(5)(6)C.(2)(4)(5)D.(1)(2)(3)(4)(5)(6)6．如图所示电路中，闭合开关，两只电压表的指针都指在刻度“2”的位置。则下列判断合理的是21世纪教育网()A．U1=U2=2VB．U1=10V，U2=2VC．U1=8V，U2=2VD．U1=U2=10V7．甲、乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2Ω。现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如右图所示电路进行测量。当电压表的示数为3.0V时，电流表的示数为0.5A，则短路位置离甲地的距离为()A．10km8．15kmC．30kmD．40km8．如图所示是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。则闭合开关后，当握力F增大时，电压表的示数将()A．变大B．变小C．不变D．无法确定9．下面四对并联电阻，总电阻最小的是()A.两个4ΩB.一个4Ω和一个6ΩC.一个1Ω和一个8ΩD.一个2Ω和一个7Ω10．如图7-3所示的电路中，当开关闭合后，滑片向右移动时，灯泡会变暗的是()11．如图所示，电阻R1上标有“...
