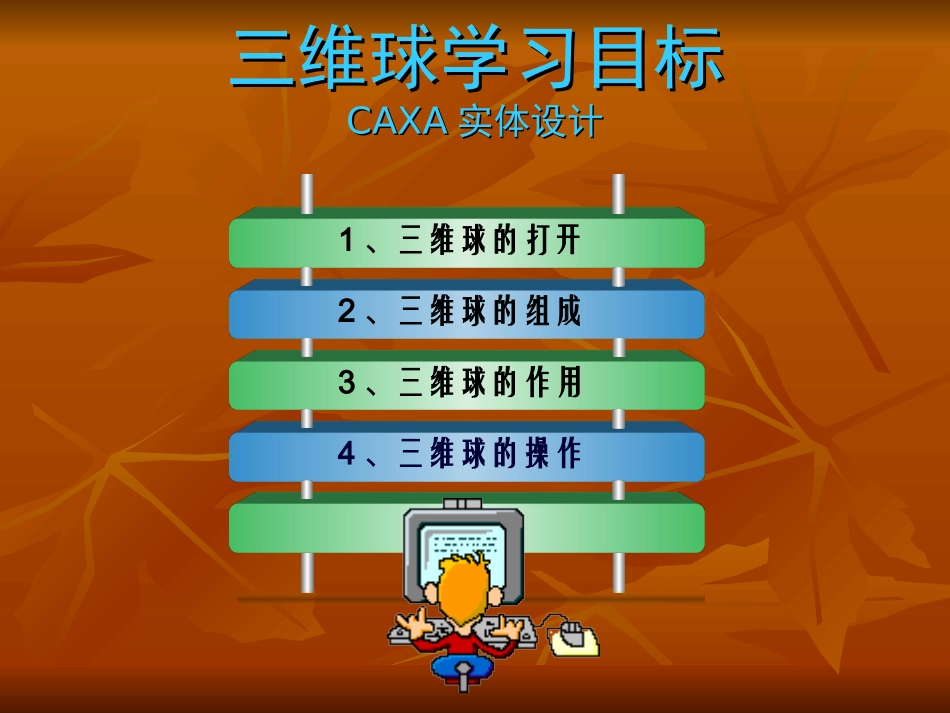

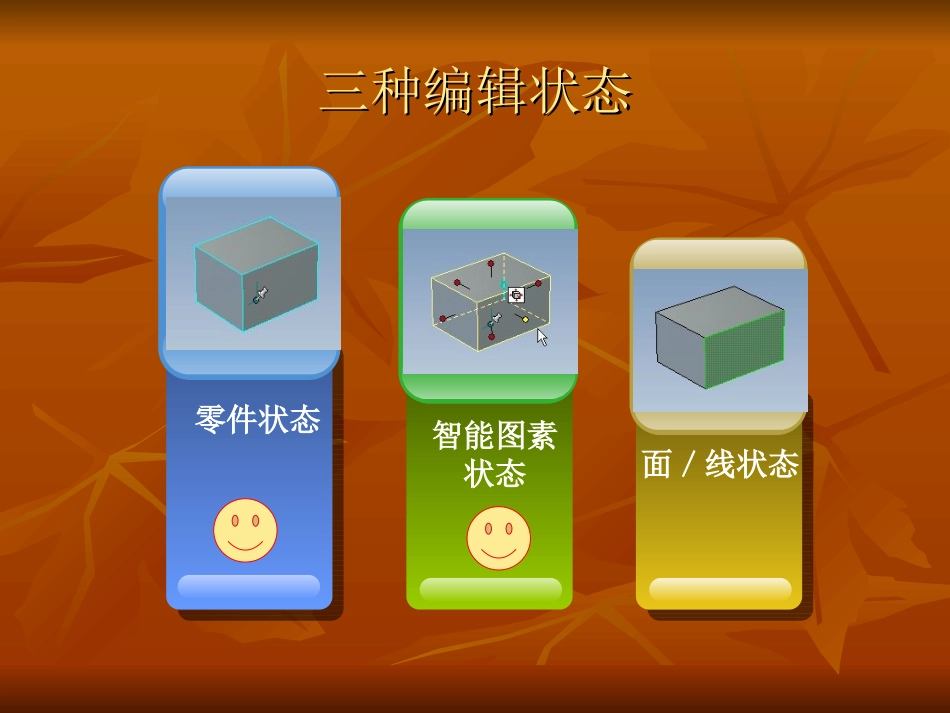

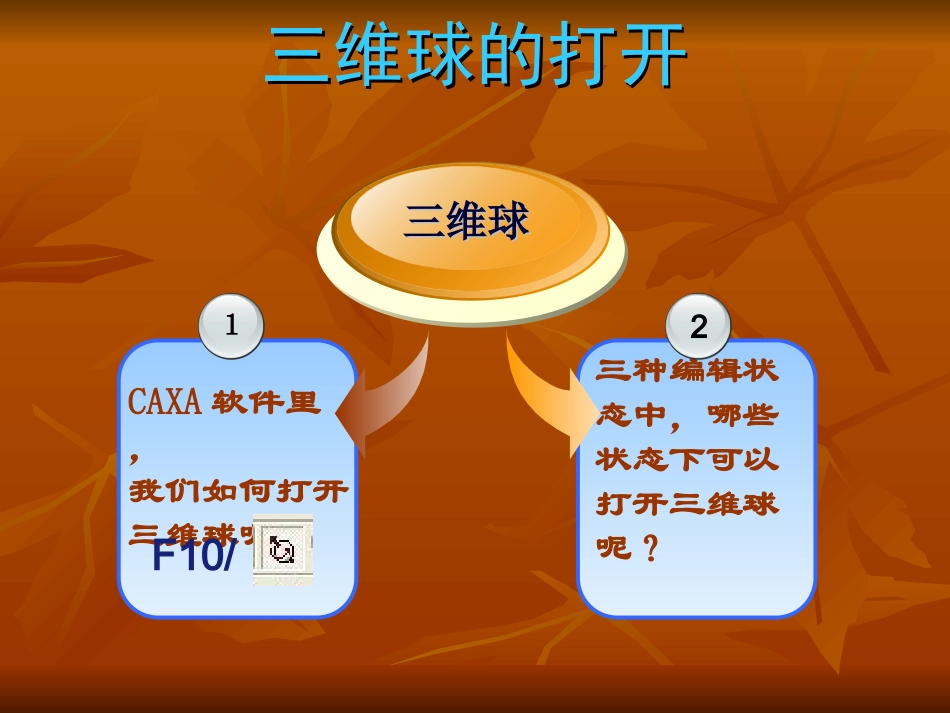

三维球学习目标三维球学习目标CAXACAXA实体设计实体设计1、三维球的打开2、三维球的组成3、三维球的作用4、三维球的操作三种编辑状态中，哪些状态下可以打开三维球呢？CAXA软件里，我们如何打开三维球呢？三维球三维球F10/2１三维球的打开三维球的打开三种编辑状态三种编辑状态零件状态面／线状态智能图素状态中心控制柄定向控制柄外控制柄三维球的组成线性阵列线性阵列环形阵列环形阵列矩形阵列矩形阵列外控制柄功能：阵列操作外控制柄功能：阵列操作矩形阵列矩形阵列环形阵列环形阵列环形阵列默认情况下三维球是附着在对象上的，移动三维球就可移动对象，但也可对默认情况下三维球是附着在对象上的，移动三维球就可移动对象，但也可对三维球进行独立操作，以完成一些特殊的操作如圆形阵列等。使三维球脱离三维球进行独立操作，以完成一些特殊的操作如圆形阵列等。使三维球脱离所附着物体的办法是按一下所附着物体的办法是按一下空格键空格键，这时三维球变成，这时三维球变成白色白色的，然后就可独立的，然后就可独立操作三维球了，需要三维球再附着到对象上时，再按一下空格键。操作三维球了，需要三维球再附着到对象上时，再按一下空格键。A移动BB拷贝CC链接DD阵列试试看,B、C、D有什么不同???鼠标左、右键的作用填空：填空：““关联”关联”OR“OR“不关不关联”？联”？阵列阵列链接链接拷贝拷贝位置位置形状不关联不关联不关联关联关联关联1、与边平行2、点到点3、与面垂直4、……1、到点2、到中心点中心控制柄定向控制柄三维球的定位操作三维球的定位操作中心控制柄主要用来进行点到点的移动。使用的方法是将它直接拖至另一个目标位置，或右键点击，然后从弹出的菜单中挑选一个选项。定向控制柄用来将三维球中心作为一个固定的支点，进行对象的定向。使用方法是右键点击，然后从弹出的菜单中选择一个项目进行移动和定位。实练：小手锤的装配实练：小手锤的装配注意：1、锤头和手柄处于垂直状态2、应保证表面平整智能捕捉智能捕捉智能标注智能标注小结小结三维球移动控制和复制三维球移动控制和复制三维球表面上有可用于沿着或绕着它的任何一个轴移动零件的三个定向手柄。如果碰到图素/零件需要复制，则利用三维球可以简化间距设置和位置设定等过程。三维球定位控制三维球定位控制三维球内部有三个定位手柄和一个中心手柄。选定某个轴后，在该轴上单击鼠标右键、从随之出现的弹出菜单中选择选项即可确定特定的定位操作特征。
