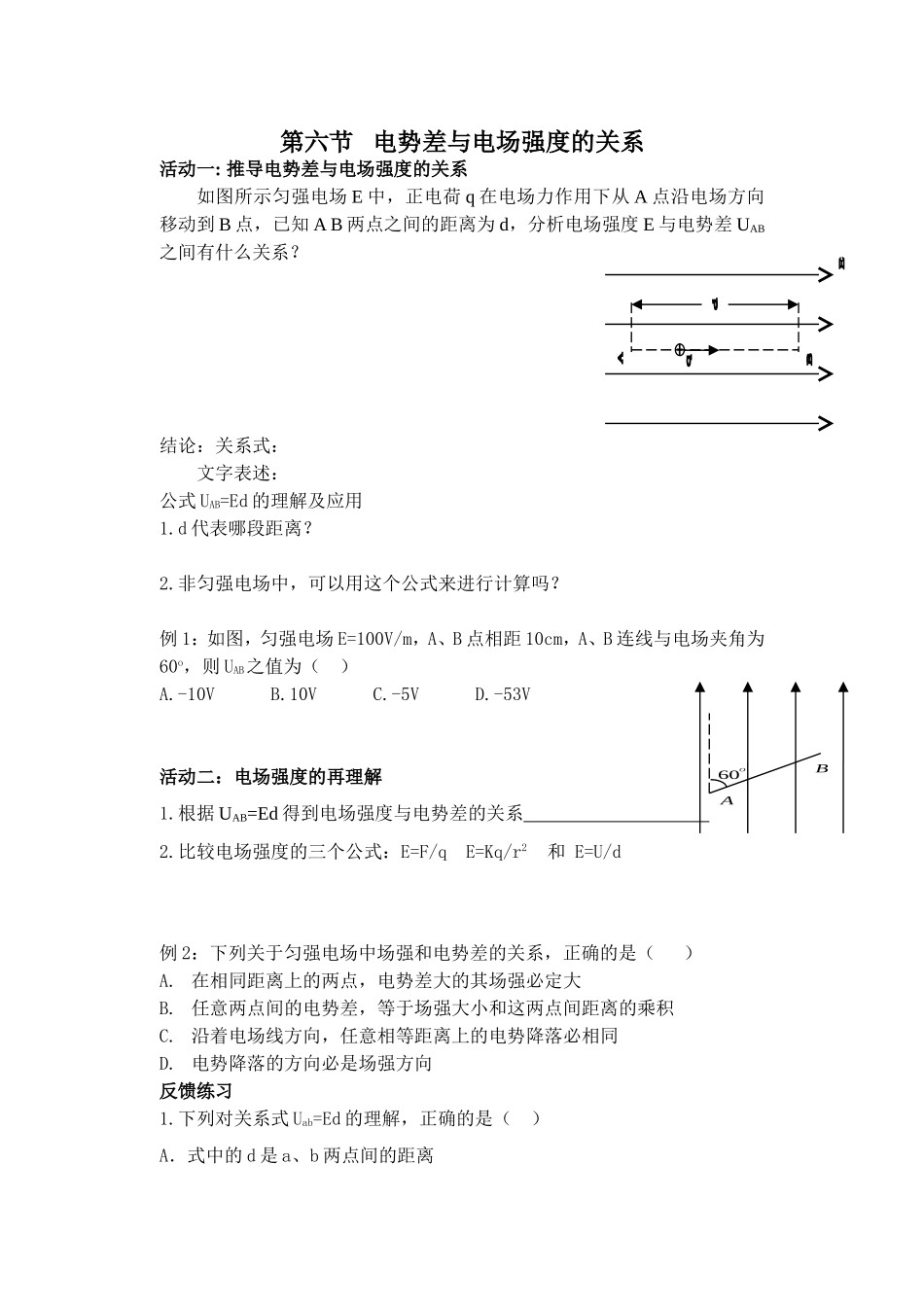

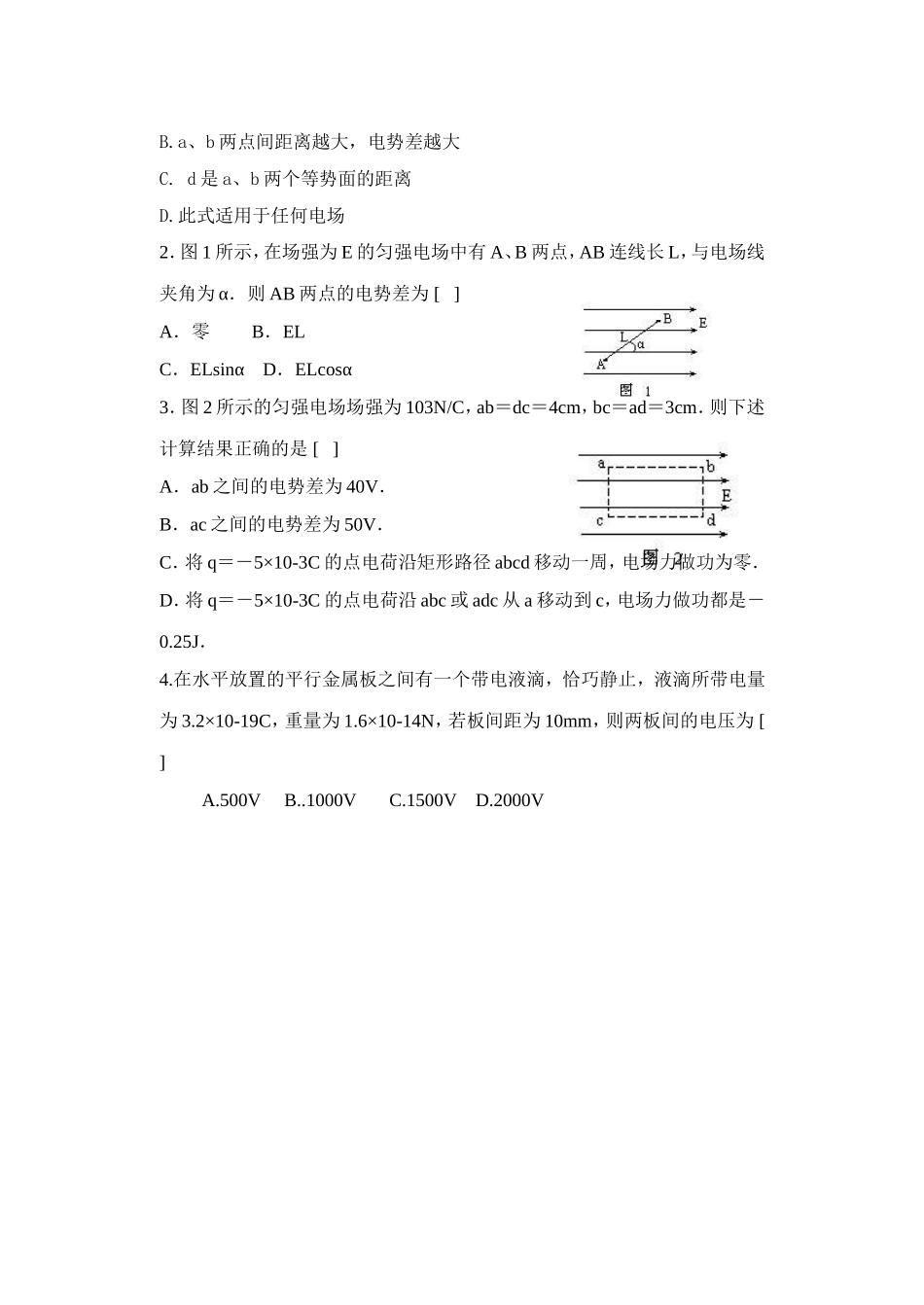

第六节电势差与电场强度的关系活动一:推导电势差与电场强度的关系如图所示匀强电场E中，正电荷q在电场力作用下从A点沿电场方向移动到B点，已知AB两点之间的距离为d，分析电场强度E与电势差UAB之间有什么关系？结论：关系式：文字表述：公式UAB=Ed的理解及应用1.d代表哪段距离？2.非匀强电场中，可以用这个公式来进行计算吗？例1：如图，匀强电场E=100V/m，A、B点相距10cm，A、B连线与电场夹角为60o，则UAB之值为（）A.-10VB.10VC.-5VD.-53V活动二：电场强度的再理解1.根据UAB=Ed得到电场强度与电势差的关系2.比较电场强度的三个公式：E=F/qE=Kq/r2和E=U/d例2：下列关于匀强电场中场强和电势差的关系，正确的是（）A.在相同距离上的两点，电势差大的其场强必定大B.任意两点间的电势差，等于场强大小和这两点间距离的乘积C.沿着电场线方向，任意相等距离上的电势降落必相同D.电势降落的方向必是场强方向反馈练习1.下列对关系式Uab=Ed的理解，正确的是（）A．式中的d是a、b两点间的距离AB60OB.a、b两点间距离越大，电势差越大C.d是a、b两个等势面的距离D.此式适用于任何电场2．图1所示，在场强为E的匀强电场中有A、B两点，AB连线长L，与电场线夹角为α．则AB两点的电势差为[]A．零B．ELC．ELsinαD．ELcosα3．图2所示的匀强电场场强为103N/C，ab＝dc＝4cm，bc＝ad＝3cm．则下述计算结果正确的是[]A．ab之间的电势差为40V．B．ac之间的电势差为50V．C．将q＝－5×10-3C的点电荷沿矩形路径abcd移动一周，电场力做功为零．D．将q＝－5×10-3C的点电荷沿abc或adc从a移动到c，电场力做功都是－0.25J．4.在水平放置的平行金属板之间有一个带电液滴，恰巧静止，液滴所带电量为3.2×10-19C，重量为1.6×10-14N，若板间距为10mm，则两板间的电压为[]A.500VB..1000VC.1500VD.2000V
