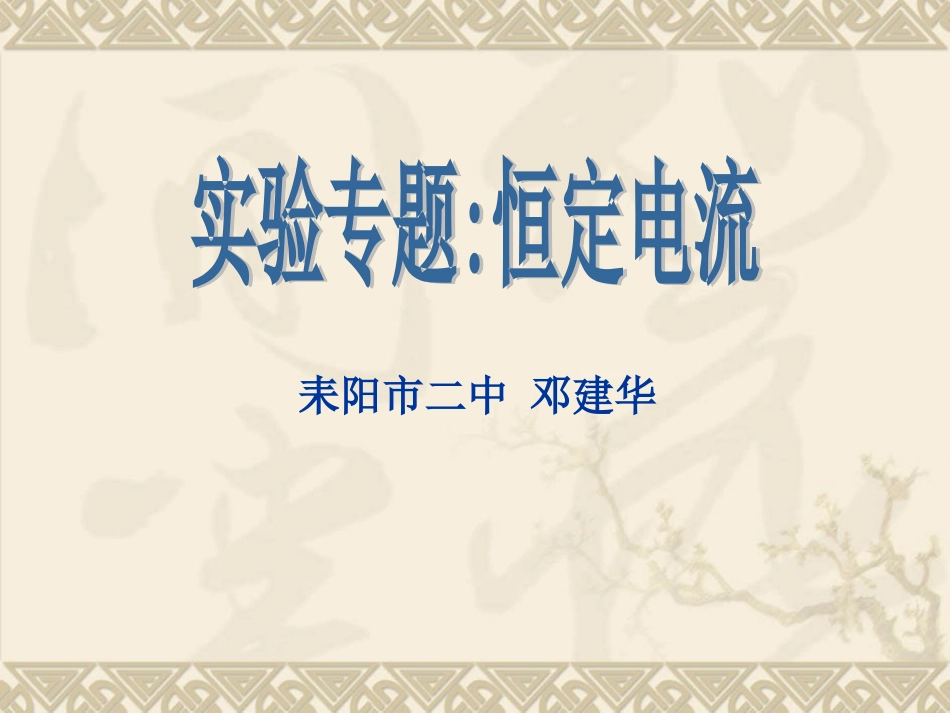

恒定电流实验邓建华VIP免费

恒定电流实验邓建华_第1页
1/26
恒定电流实验邓建华_第2页
2/26
恒定电流实验邓建华_第3页
3/26

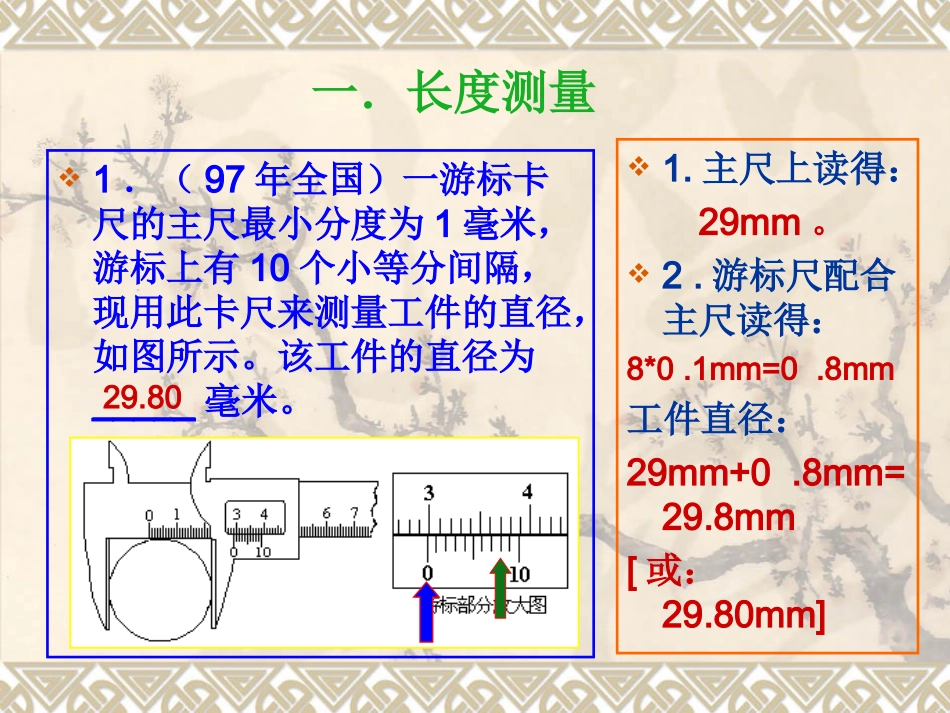

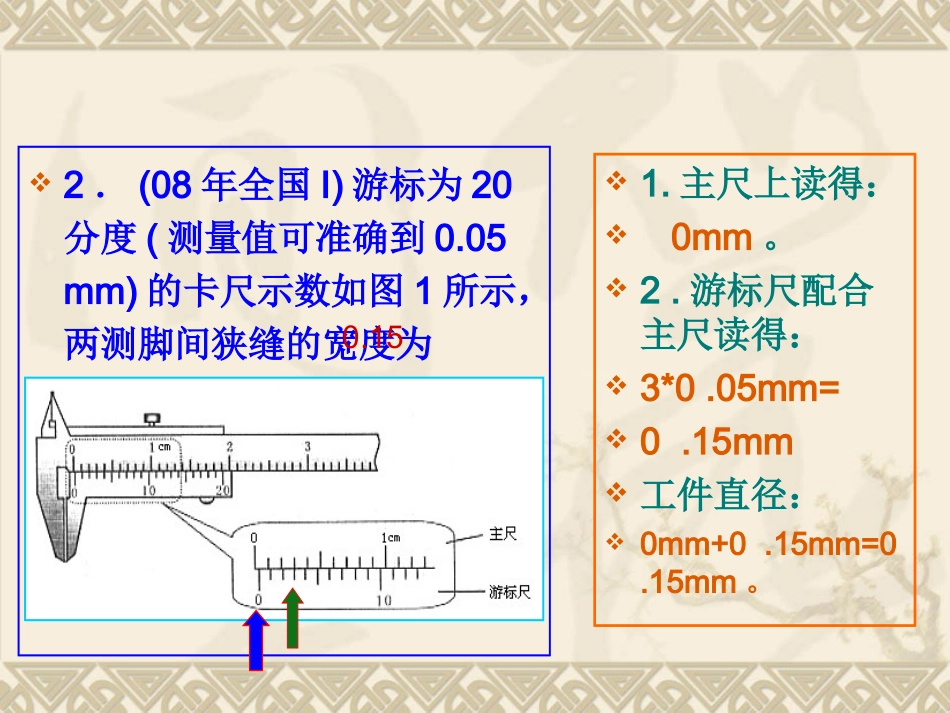

耒阳市二中邓建华一.长度测量1.(97年全国)一游标卡尺的主尺最小分度为1毫米,游标上有10个小等分间隔,现用此卡尺来测量工件的直径,如图所示。该工件的直径为_____毫米。1.主尺上读得:29mm。2.游标尺配合主尺读得:8*0.1mm=0.8mm工件直径:29mm+0.8mm=29.8mm[或:29.80mm]29.802.(08年全国I)游标为20分度(测量值可准确到0.05mm)的卡尺示数如图1所示,两测脚间狭缝的宽度为______mm。1.主尺上读得:0mm。2.游标尺配合主尺读得:3*0.05mm=0.15mm工件直径:0mm+0.15mm=0.15mm。0.153.(05年全国II)用游标为50分度的卡尺(测量值可准确到0.02mm)测定某圆柱的直径时,卡尺上的示数如图。可读出圆柱的直径为mm。42.12一.长度测量4.(04年全国、福建、浙江)图中给出的是用螺旋测微器测量一金属薄板的厚度时的示数此读数应为mm。0515101.固定刻度上读得:6mm。2.可动刻度上读得:12.5*0.01mm=0.125mm属薄板的厚度:6mm+0.125mm=6.125mm6.1255.(90年全国)图中给出的是用螺旋测微器测量一小钢球的直径时的示数,此读数应是毫米.1.固定刻度上读得:8.5mm。2.可动刻度上读得:10.0*0.01mm=0.100mm小钢球的直径:8.5mm+0.100mm=8.600mm8.6006.(92年全国)在测定金属丝的直径时,螺旋测微器的读数如图所示。可知该金属丝的直径d=____×10-3米。1.固定刻度上读得:0.5mm。2.可动刻度上读得:40.0*0.01mm=0.400mm金属丝的直径:0.5mm+0.400mm=0.900mm0.900二.伏安法测电阻及小灯泡的安法特性描绘7.(94年全国)图19-15为用伏安法测量一个定值电阻阻值的实验所需的器材实物图,器材规格如下:(1)待测电阻Rx(约100欧);(2)直流毫安表(量程0~10毫安,内阻约50欧);(3)直流电压表(量程0~3伏,内阻约5千欧);(4)直流电源(输出电压4伏,内阻可不计);(5)滑动变阻器(阻值范围0~15欧,允许最大电流1安);(6)电健一个,导线若干条.根据器材的规格和实验要求,在本题的实物图上连线.(分析可知:滑动变阻器从安全和调控作用角度上都应接成分压式,电流表外接)8.如图所示,将单刀双掷开关S接触a点电压表和电流表的读数分别为2.9V,4.0mA;若将单刀双掷开关S接触b点电压表和电流表的读数分别为3.0V,3.0mA;那么,开关S接触点,测量较准确。较准确的测量值RX=Ω。开关S接触a点与接触b点时,电压表的读数变化小(约3.3%)。电流表的读数变化大(约30%)。可见,电压表的分流较明显,由此可推断出被测电阻Rx的阻值较大。采用电流表内接法误差较小,故接b点,Rx的测量值为:3.0V/3*10-3A=1000Ω。9.(08四川卷Ⅱ)图为用伏安法测量电阻的原理图。图中V为电压表,内阻为4000Ω;mA为电流表,内阻为50Ω。E为电源,R为电阻箱,Rx为待测电阻,S为开关。(l)当开关闭合后电压表读数U=l.6V,电流表读数I=2.0mA。若将作为测量值,所得结果的百分误差是____。(2)若将电流表改为内接。开关闭合后,重新测得屯压表读数和电流表读数,仍将电压表读数与电流表读数之比作为测量值,这时结果的百分误差是__。解析:(1)测量值为800Ω,因电流表外接,所以,Rx与Rv并为800Ω,故知Rx真值为1000Ω,对应的百分误差为20%。(2)电流表内接时,测量值应为1050Ω,Rx真值为1000Ω。对应的百分误差为5%。10.(04上海卷)两个额定电压为220V的白炽灯L1和L2的U—I特性曲线如图所示.L2的额定功率约为W;现将L1和L2串联后接在220V的电上,电源内阻忽略不计.此时L2的实际功率约为W.解析:由图线可知,L2在额定电压下220V时,对应的电流约为0.45A此时功率约为:220*0.45=99W。当L1和L2串接后,由图线可知,在电流约为0.25A时,两者电压和约为220V,故此时L2的功率约70*0.25=17.5W。11.(08天津卷)用下列器材组装成描绘电阻R伏安特性曲线的电路,请将实物图连线成为实验电路。微安表μA(量程200μA,内阻约200);电压表V(量程3V,内阻约10K);电阻R(阻值约20k)滑动变阻器R(全值50,额定电流1A).电池组E(电动势3V,内阻不计);开关S及导线若干。解析:从题目中给的电压表的内阻和电流表的内阻以及待测电阻R0的阻值可以...
