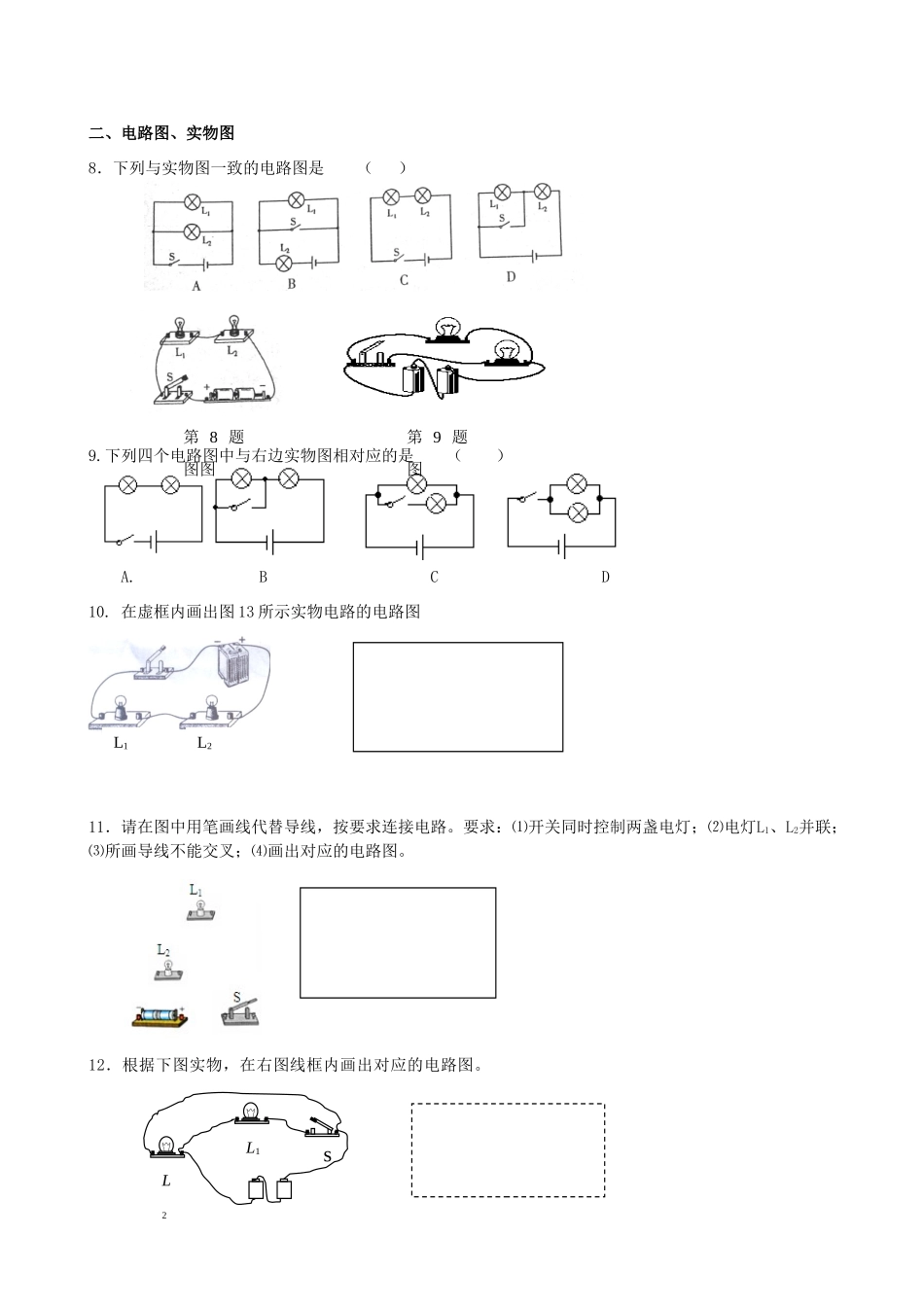

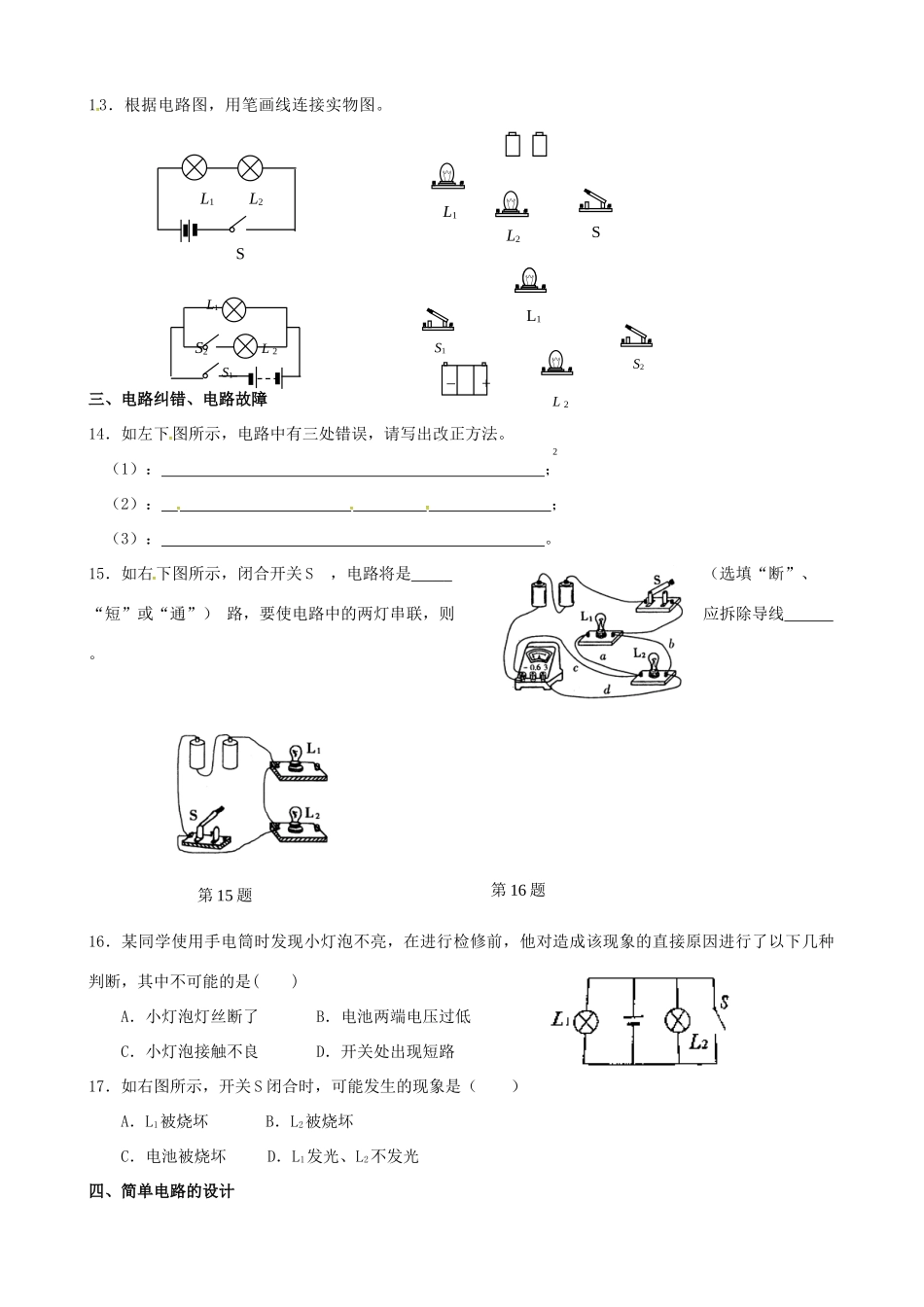

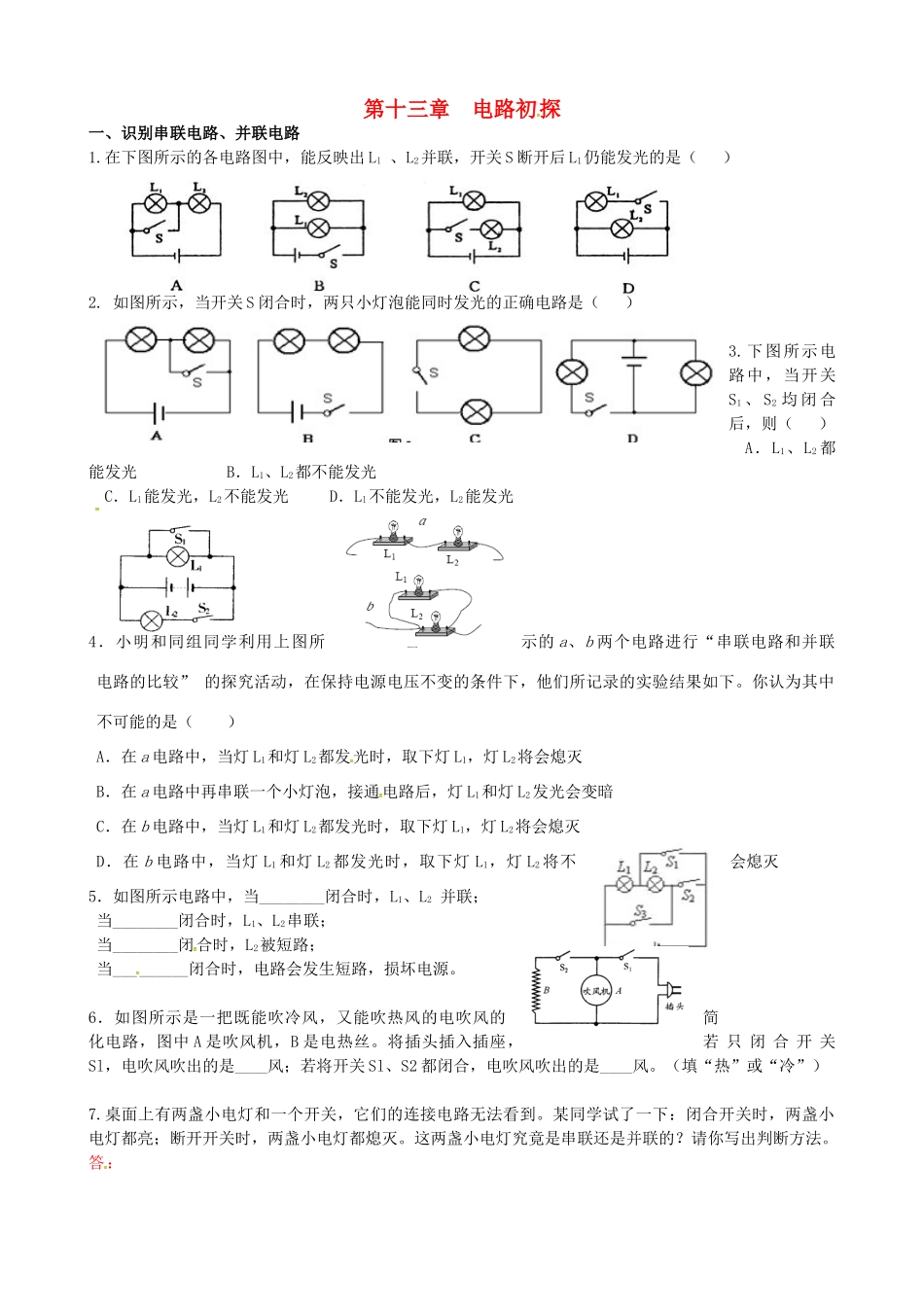

第十三章电路初探一、识别串联电路、并联电路1.在下图所示的各电路图中，能反映出Ll、L2并联，开关S断开后L1仍能发光的是（）2.如图所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（）3.下图所示电路中，当开关S1、S2均闭合后，则（）A．L1、L2都能发光B．L1、L2都不能发光C．Ll能发光，L2不能发光D．Ll不能发光，L2能发光4．小明和同组同学利用上图所示的a、b两个电路进行“串联电路和并联电路的比较”的探究活动，在保持电源电压不变的条件下，他们所记录的实验结果如下。你认为其中不可能的是（）A．在a电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭B．在a电路中再串联一个小灯泡，接通电路后，灯L1和灯L2发光会变暗C．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭D．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将不会熄灭5．如图所示电路中，当________闭合时，L1、L2并联；当________闭合时，L1、L2串联；当________闭合时，L2被短路；当_________闭合时，电路会发生短路，损坏电源。6．如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝。将插头插入插座，若只闭合开关Sl，电吹风吹出的是____风；若将开关Sl、S2都闭合，电吹风吹出的是____风。（填“热”或“冷”）7.桌面上有两盏小电灯和一个开关，它们的连接电路无法看到。某同学试了一下：闭合开关时，两盏小电灯都亮；断开开关时，两盏小电灯都熄灭。这两盏小电灯究竟是串联还是并联的？请你写出判断方法。答：二、电路图、实物图8．下列与实物图一致的电路图是（）9.下列四个电路图中与右边实物图相对应的是（）A.BCD10.在虚框内画出图13所示实物电路的电路图11．请在图中用笔画线代替导线，按要求连接电路。要求：⑴开关同时控制两盏电灯；⑵电灯L1、L2并联；⑶所画导线不能交叉；⑷画出对应的电路图。12．根据下图实物，在右图线框内画出对应的电路图。第8题图图第9题图L1L2sL2L113．根据电路图，用笔画线连接实物图。三、电路纠错、电路故障14．如左下图所示，电路中有三处错误，请写出改正方法。（1）：；（2）：；（3）：。15．如右下图所示，闭合开关S，电路将是（选填“断”、“短”或“通”）路，要使电路中的两灯串联，则应拆除导线。16．某同学使用手电筒时发现小灯泡不亮，在进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是()A．小灯泡灯丝断了B．电池两端电压过低C．小灯泡接触不良D．开关处出现短路17．如右图所示，开关S闭合时，可能发生的现象是（）A．L1被烧坏B．L2被烧坏C．电池被烧坏D．L1发光、L2不发光四、简单电路的设计+_S1L22S2L1L2L1SL1L2SL2S2L1S1第15题第16题18．保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．下图中符合要求的电路是（）19.根据要求设计电路并画出电路图：⑴闭合开关S1、S2，，、灯L1、L2都亮；闭合开关S1、断开开关S2，、灯L2亮；闭合开关S2，，、断开开关S1、灯L1、L2都不亮。⑵闭合开关S1、S2，，、灯L1亮、L2不亮；闭合开关S1、断开开关S2，、灯L1、L2都亮；闭合开关S2，，、断开开关S1、灯L1、L2都亮。
