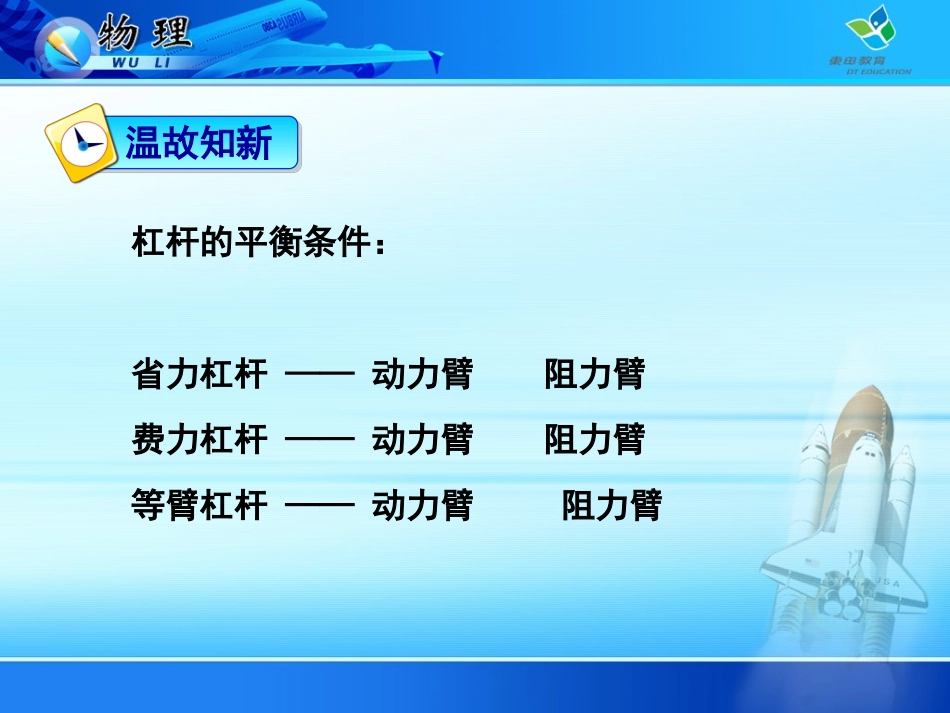

杠杆的平衡条件：省力杠杆——动力臂阻力臂费力杠杆——动力臂阻力臂等臂杠杆——动力臂阻力臂温故知新物理与生活生活中的滑轮滑轮滑轮工地上的塔吊一、滑轮1.滑轮是一个周边有槽，能绕轴转动的小轮想想议议地上有一袋物体，要运到二楼。只能用一个滑轮与绳子怎样运?请你帮忙想个办法。123456789101112132.分类定滑轮：使用时滑轮的位置固定不变。动滑轮：使用时滑轮的位置和被拉动物体一起运动。探究动滑轮与定滑轮的特点探究实验定滑轮有哪些特点?拉力的方向拉力的大小作用点移动的距离观察直接提重物用定滑轮提重物结论测量直接提重物用定滑轮提重物结论测量重力作用点拉力作用点结论向上向下改变近似相等相等定滑轮(1)能否改变用力方向?定滑轮可以改变动力方向。(2)能否省力?定滑轮不能省力。(3)能否省距离?定滑轮不能省距离。F1F动滑轮有哪些特点?拉力的方向拉力的大小作用点移动的距离观察直接提重物用动滑轮提重物结论测量直接提重物用动滑轮提重物结论测量重力作用点拉力作用点结论向上向上不改变省力费距离动滑轮(1)能否改变用力方向?动滑轮不能改变动力方向。(2)能否省力?动滑轮能省力。(3)能否省距离?动滑轮不能省距离。F1F定滑轮的实质转轴固定不动，相当于支点O，拉力相当于动力，物体对绳子的拉力相当于阻力。L1=L2F1=F2F2=G物F1=G物定滑轮相当于一个等臂杠杆，因此，不省力也不费力。l2l1OF2F1支点是A点还是O点?∵G·R=2R·FF=GR2R=12G动滑轮相当于一个动力臂是阻力臂二倍的省力杠杆。因此能省一半力。杠杆的支点在O点处OAFl2=Rl1=2ROGFG定滑轮(1)可以改变动力方向。(2)既不省力也不费力，也不省距离。(3)本质上，相当于一个等臂杠杆。动滑轮(1)不能改变动力方向。(2)能省一半力，但费一倍距离。F=G/2s=2h(3)本质上，相当于一个动力臂为阻力臂2倍的省力杠杆。1.在图中，货物G重为100牛，若不计滑轮的重力，不考虑绳子与滑轮之间的摩擦力。由a图装置拉，拉力F1=_____牛；由b图装置拉，拉力F2=_____牛。F1F2a想想做做10050b2.物体被匀速升高时，如果F=25牛，滑轮质量不计，则重物G受到的重力为_____牛。50F=25牛在如图所示的实验中，三次的拉力大小关系相等吗?想想议议拉力大小会变化吗?定滑轮斜着拉时，仍旧既不省力也不费力。L1=L2F1L1=F2L2F1=F2l1l2l2l1l2l1F2F1F2F1F2F1使用定滑轮能改变力的方向，但不能省力；使用动滑轮能省力，但不能改变力的方向。那我们能不能把两者结合起来，组成滑轮组，使其既可以改变力的方向，又能省力?组成滑轮组，探究滑轮组的特点①把一个定滑轮与一个动滑轮组合成滑轮组，讨论一下，你能设计出几种组合方式？把你的方案画出来。探究实验GGGFFF2段绳子承担F=(1/2)G2段绳子承担F=(1/2)G3段绳子承担F=(1/3)G二、滑轮组拉力F的大小与吊起动滑轮的绳子段数n有关。动滑轮被几段绳子吊起，所用的力就是物重的几分之一即:F=1nG6段绳子承担F=(1/6)GFGFG7段绳子承担F=(1/7)GF18段绳子承担F=(1/18)G1.在右图所示的滑轮组中:(a)若动滑轮重G轮不计，拉力F是多少?例题F=15G物(b)若动滑轮重G轮不能忽略，那么图中的拉力F应等于多少?F=15(G物＋G轮)FG轮G物2.如图所示，物体A重为100N，挂重物的钩子承受的拉力是_____N。人匀速拉绳子的力是_____N(动滑轮自重不计)。10050A3.如图所示的四个滑轮组中，图______可省一半力，图______最费力，图______和图______用力大小一样。abcdbcad4.用如图所示的滑轮组拉动物体A，怎样绕线最省力，画出绕线图。AF轮轴和斜面杠杆、滑轮都是简单机械，它们还可以变形为轮轴。科学世界下面是几种轮轴1.井上的辘轳从右边看过去，可画成下图:动力臂大于阻力臂——省力杠杆。F2l1=Rl2=rOF12.汽车的方向盘从上边看下去，也可画成下图:动力臂大于阻力臂——省力杠杆。F2l1=Rl2=rOF1F2l1=Rl2=rOF13.水龙头从上边看下去，也可画成下图:动力臂大于阻力臂——省力杠杆。船舵门的把手螺丝刀单车的踏板4.其他轮轴斜面也是一种省力机械甲20公分20公分20公分乙丙将玩具车升高20公分，甲最费力，丙最省力，由此可知斜面越缓和越省力。其他斜面
