174欧姆定律在串并联电路中的应用VIP免费

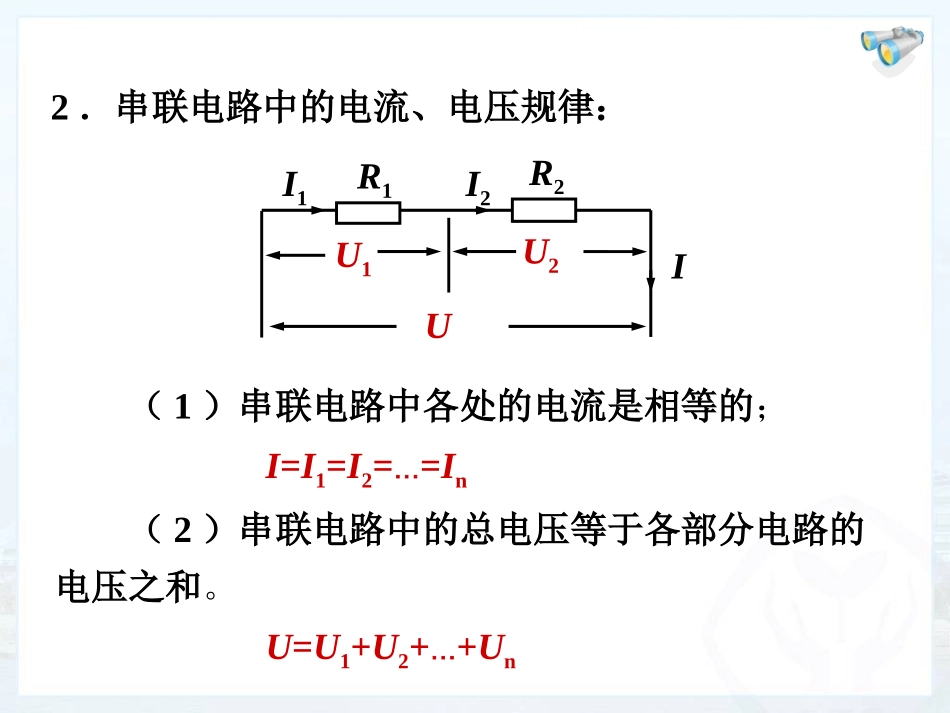

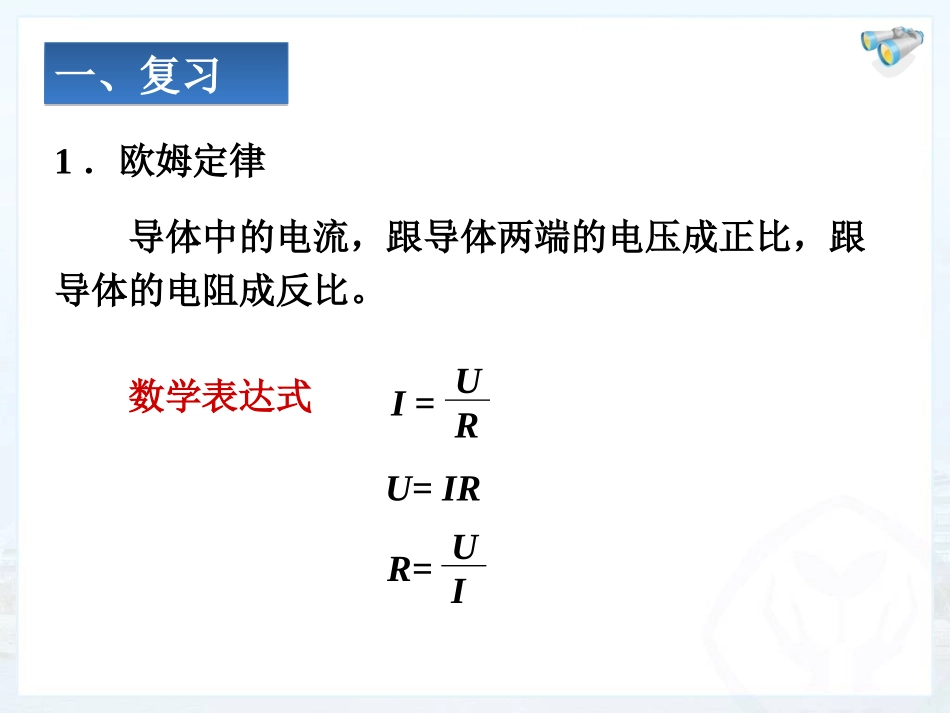

欧姆定律在串、并联电路中的应用导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。1．欧姆定律数学表达式一、复习一、复习I=URR=UIU=IR（1）串联电路中各处的电流是相等的；I=I1=I2=…=In（2）串联电路中的总电压等于各部分电路的电压之和。U=U1+U2+…+Un2．串联电路中的电流、电压规律：R2UIR1U1U2I2I1I1II2R2R1U（1）并联电路中干路电流等于各支路电流之和；I=I1+I2+…+In（2）并联电路中各支路两端电压相等。U=U1=U2=…=Un3．并联电路中的电流、电压规律：学习目标•能够熟练运用欧姆定律能够熟练运用欧姆定律•能够将欧姆定律与串、并联电路结合能够将欧姆定律与串、并联电路结合起来解决实际问题起来解决实际问题•理解串、并联电路中电阻的关系理解串、并联电路中电阻的关系自学指导•请同学们认真看课本第83-84页的内容，思考下列问题：1、串联电路的电阻、电压分别有什么特点。2、并联电路的电阻、电压分别有什么特点。3、看懂例题后再演算一遍，试着总结你的收获。例1如图所示，已知I=4.5A，I2=0.9A，电源电压为36V，那么灯L1的电阻R1多大？解: 灯L1和灯L2并联∴I=I1+I2I1=I-I2=4.5A-0.9A=3.6A而U1=U2=U=36VL2I2I36VL1I1二、利用欧姆定律解决问题二、利用欧姆定律解决问题例题分析∴R1===10ΩU1I136V3.6A例2如图所示，R1=20Ω，滑动变阻器R2最大阻值为80Ω，电路接在电压为6V电路中，当滑片P由最左端滑到最右端时，电压表示数由6V变化为1.2V，则电流表示数变化范围是多少？当滑片P在最右端时串联电路的电阻多大？AVR1R2SP解：（1）滑片P在最左端，如右图：U=6VR1=20ΩII===0.3AUR6V20ΩU1=U=6V（2）滑片P在最右端，如右图：U=6VR1=20ΩI'R2=80ΩU1=1.2V答：（1）0.3A～0.06A（2）100Ω拓展知识：两个电阻串联：总电阻R=R1+R2。拓展知识：两个电阻串联：总电阻R=R1+R2。I'===0.06AU1R11.2V20ΩR===100ΩUI'6V0.06A例3．如图所示，R2=30Ω，电流表的示数为0.6A，电压表的示数为12V。求（1）R1的阻值；（2）并联电路总电流I；（3）并联电路总电阻R。（2）I=I1+I2=0.6A+0.4A=1A（3）R2R1AV12V拓展知识：两个电阻并联时，总电阻小于任一电阻。拓展知识：两个电阻并联时，总电阻小于任一电阻。R1===20ΩUI112V0.6AI2===0.4AUR212V30ΩR===12ΩUI12V1A解：(1)R 1、R2并联，∴U1=U2=U=12V串联电路中欧姆定律的应用•例4．如图，电阻R1为10Ω，电源两端的电压为6V。开关S闭合后，求（1）当滑动变阻器R接电路的电阻R2为50Ω时，通过电阻R1的电流I；（2）当滑动变阻器接入电路的电阻R2为20Ω时，通过电阻R1的电流I’SRR1AVRRU1.05010621I=I’=AVRRU2.02010621SRR1解： R、R1串联，∴I=I1=I2,U=U1+U2SRR1如图所示，电阻如图所示，电阻RR11为为10Ω10Ω，电源两端的，电源两端的电压为电压为12V12V，开关，开关SS22闭合后，求闭合后，求::（（11）当滑动变阻器）当滑动变阻器RR接入电路的电阻接入电路的电阻RR22为为40Ω40Ω时，通过电阻时，通过电阻RR11的电流的电流II11和和电路的总电流电路的总电流II；；（（22）当滑动变阻器接入电路的电阻）当滑动变阻器接入电路的电阻RR22为为20Ω20Ω时，通过电阻时，通过电阻RR11的电流的电流II11’’和电和电路的总电流路的总电流I’I’AVRUI2.1101211AVRUI3.0401222（1）I=I1+I2=1.2A+0.3A=1.5A（2）AVRUI6..0201222I’=I1+I2=1.2A+0.6A=1.8ASRR1解： R1、R2并联，∴I=I1+I2,U=U1=U2RxV电路图例4．实验室中如果没有电流表，只有电压表。如何测量未知电阻？R0V因为Rx和R0串联，所以I0=Ix测电阻的原理=U0R0UxRxRx=U0I0R0实验步骤（1）按电路图连接电路，并将电压表指针调零；（2）闭合开关S测出Rx两端电压为Uxx；（3）断开开关S，将电压表接到R0两端，闭合开关测出R0两端电压U0；（4）断开开关整理实验器材。RxVR0V电路图R0IxI0ARxA例5．实验室中如果没有电压表，只有电流表。如何测量未知电阻？因为Rx和R0并联,所以有：Ux=U0测量原理∴IxRx=I0R0Rx=I0IxR0实验步骤：（1）将电流表指针调零，按电路图连接电路；（2）闭合开关，记录电流表R0的电流为I0；（3）断开开关，将电流...
