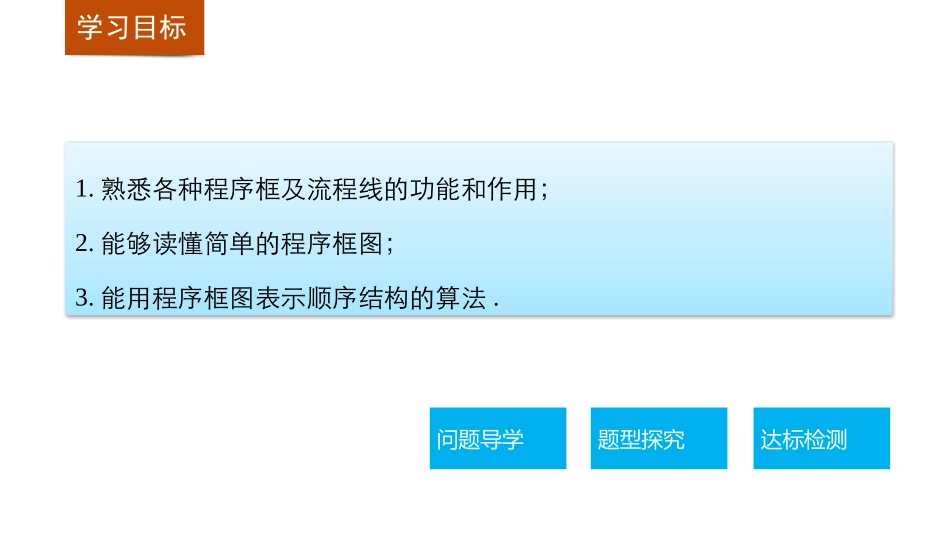

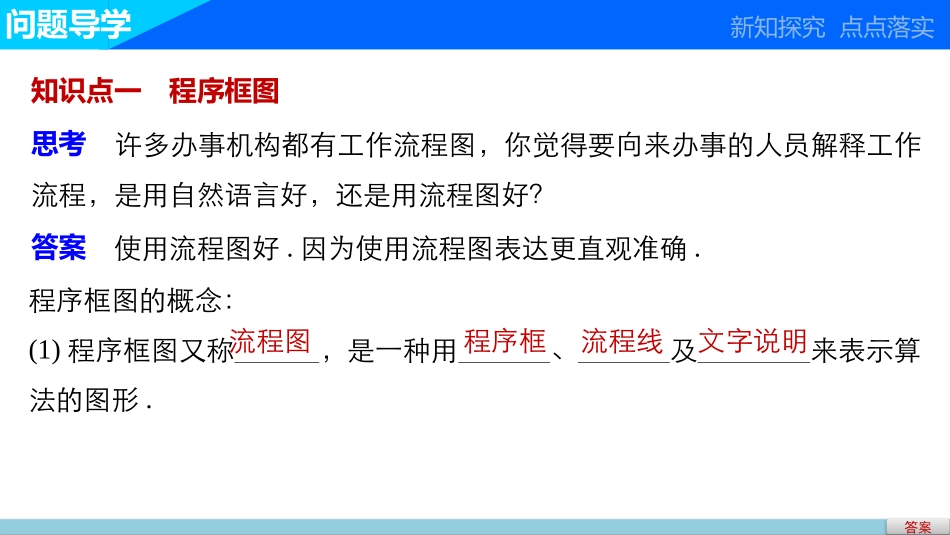

第一章1.1.2程序框图与算法的基本逻辑结构第1课时程序框图、顺序结构1.熟悉各种程序框及流程线的功能和作用；2.能够读懂简单的程序框图；3.能用程序框图表示顺序结构的算法.问题导学题型探究达标检测学习目标知识点一程序框图答案问题导学新知探究点点落实思考许多办事机构都有工作流程图，你觉得要向来办事的人员解释工作流程，是用自然语言好，还是用流程图好？答案使用流程图好.因为使用流程图表达更直观准确.程序框图的概念：(1)程序框图又称，是一种用、及来表示算法的图形.流程图程序框流程线文字说明(2)常见的程序框、流程线及各自表示的功能图形符号名称功能终端框(起止框)_________________________输入、输出框____________________________处理框(执行框)_________________判断某一条件是否成立，成立时在出口处标明“是”或“Y”；不成立时标明“否”或“N”流程线______________○_______连接程序框图的两部分表示一个算法的起始和结束表示一个算法输入和输出的信息赋值、计算判断框连接程序框连接点答案(3)在程序框图中，一个或几个的组合表示算法中的一个步骤；带有的流程线将程序框连接起来，表示算法步骤的.程序框方向箭头执行顺序答案知识点二顺序结构(1)顺序结构的定义由若干个组成，这是任何一个算法都离不开的基本结构.(2)结构形式答案返回依次执行的步骤类型一把自然语言描述的算法翻译成程序框图解析答案反思与感悟例1已知一个算法如下：第一步，输入x.第二步，计算y＝2x＋3.第三步，计算d＝.第四步，输出d.把上述算法用程序框图表示.x2＋y2题型探究重点难点个个击破跟踪训练1算法如下，画出程序框图.第一步，输入a，b，c的值－1，－2,3.第二步，计算max＝.第三步，输出max.解析答案解程序框图：类型二顺序结构解析答案反思与感悟例2一个笼子里装有鸡和兔共m只，且鸡和兔共n只脚，设计一个计算鸡和兔各有多少只的算法，并画出程序框图.解算法分析：设鸡和兔各有x，y只，则有x＋y＝m，2x＋4y＝n，解得x＝4m－n2.算法：第一步，输入m，n.第二步，计算鸡的只数x＝4m－n2.第三步，计算兔的只数y＝m－x.第四步，输出x，y.程序框图如图所示：跟踪训练2已知一个三角形三条边的边长分别为a，b，c，利用海伦－秦九韶公式(令p＝，则三角形的面积S＝，设计一个计算三角形面积的算法，并画出程序框图.解析答案解算法步骤如下：第一步，输入三角形三条边的边长a，b，c.第二步，计算p＝.第三步，计算S＝.第四步，输出S.程序框图如图：类型三读懂程序框图解析答案反思与感悟例3一个算法如图，它的功能是什么？解其功能是求点(x0，y0)到直线Ax＋By＋C＝0的距离.跟踪训练3写出下列算法的功能：(1)图①中算法的功能是(a>0，b>0)_____________________________________；(2)图②中算法的功能是__________________.答案返回求以a，b为直角边的直角三角形斜边c的长求两个实数a，b的和1.一个完整的程序框图至少包含()A.终端框和输入、输出框B.终端框和处理框C.终端框和判断框D.终端框、处理框和输入、输出框解析答案A达标检测解析一个完整的程序框图至少需包括终端框和输入、输出框.对于处理框，由于输出框含有计算功能，所以可不必有.123452.下列图形符号属于判断框的是()C解析答案12345解析判断框用菱形表示，且图中有两个退出点.3.任何一种算法都离不开的基本结构为()A.逻辑结构B.条件结构C.循环结构D.顺序结构答案D123454.程序框图符号“”可用于()A.输出a＝10B.赋值a＝10C.判断a＝10D.输入a＝1解析答案B12345解析图形符号“”是处理框，它的功能是赋值、计算，不是用来输出、判断和输入的，故选B.答案123455.下面程序框图表示的算法的运行结果是()A.6B.9C.66D.96C规律与方法1.在设计计算机程序时要画出程序运行的程序框图，有了这个程序框图，再去设计程序就有了依据，从而就可以把整个程序用机器语言表述出来，因此程序框图是我们设计程序的基本和开端.2.规范程序框图的表示：(1)使用标准的框图符号；(2)框图一般按从上到下、从左到右的方向画，流程线要规范；(3)除判断框外，其他框图符号只有一个进入点和一个退出点；(4)在图形符号内描述的语言要非常简练、清楚.返回本课结束更多精彩内容请登录：www.91taoke.com
